Apariencia de la pista

Descripción general​

La función Apariencia de la pista permite a los usuarios personalizar cómo se muestran las pistas en el mapa. Esto incluye ajustar el color, el ancho, los indicadores de dirección y otros elementos visuales. La personalización de la apariencia de la pista ayuda a diferenciar varias pistas, resaltar rutas específicas y mejorar la legibilidad del mapa.

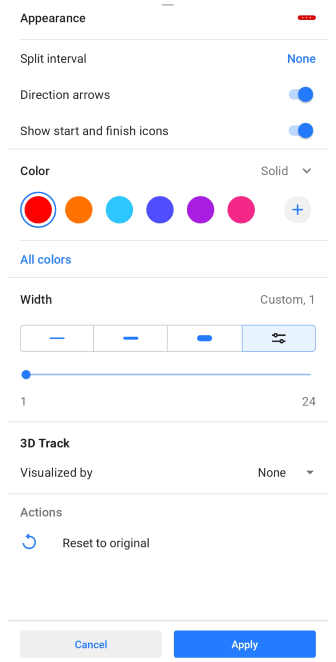

Descripción general de la apariencia de la pista Android Menú de apariencia de la pista Android

Acceso al menú​

Puedes modificar la apariencia de la pista utilizando uno de los siguientes métodos:

  • Desde Mis lugares. Abre Menú → Mis lugares → Pistas, selecciona una pista, toca el icono de Apariencia en el menú contextual de la pista.

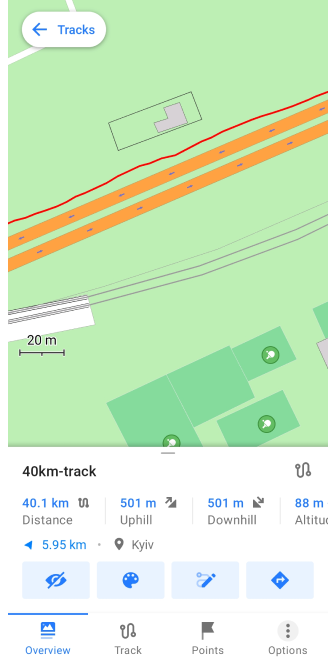

  • Desde el mapa. Toca una pista directamente en el mapa, luego toca el icono de Apariencia en la sección Descripción general.
  • Desde la grabación de la pista. Modifica la apariencia de la pista que se está grabando actualmente a través del menú contextual de grabación de la pista.
  • Desde el menú Configurar mapa. Ve a Menú → Configurar mapa → Trazas → ⋮ → Cambiar la apariencia para las pistas mostradas.

Configuración de la apariencia de la pista​

Color​

purchases

Algunas configuraciones solo se pueden usar con OsmAnd Pro. Android y iOS Funciones gratuitas y de pago.

Apariencia

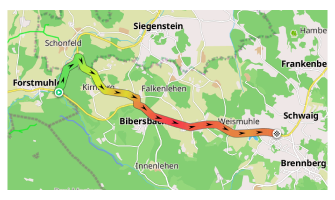

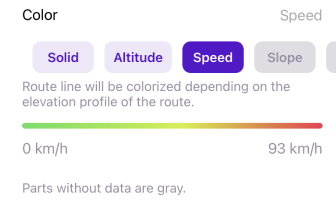

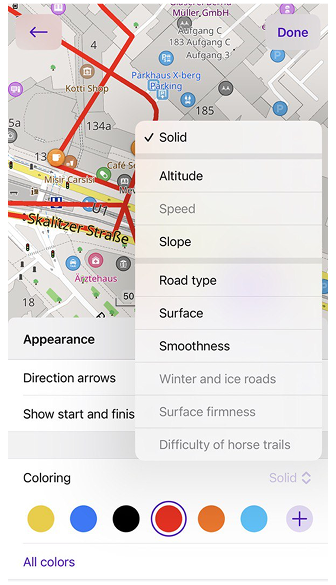

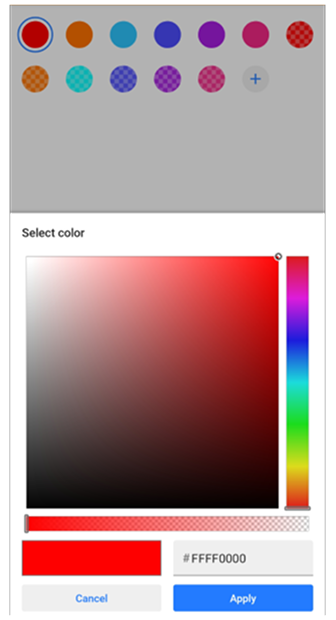

Puedes establecer el color de la pista manualmente o usar la visualización de datos basada en colores (por ejemplo, velocidad, altitud, pendiente). Si una pista carece de ciertos datos, OsmAnd muestra las secciones faltantes en gris.

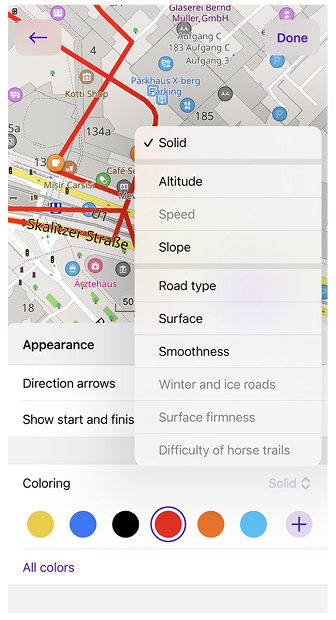

Opciones de color disponibles:

  • Configuración gratuita: Sólido color, Velocidad (si se grabó) y Altitud (si se grabó).

Menú de apariencia de la pista Color de la pista Android Apariencia Color de la pista Android

  • Función Pro): Pendientes, Tipo de camino, Superficie, Suavidad, Caminos de invierno y hielo, Superficie, Dificultad de los senderos ecuestres.

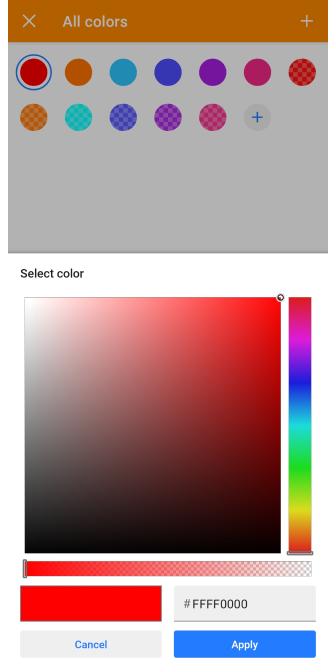

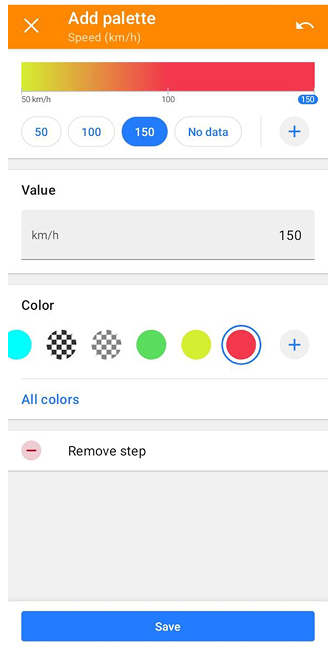

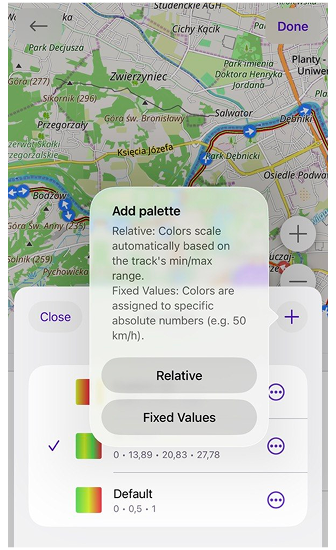

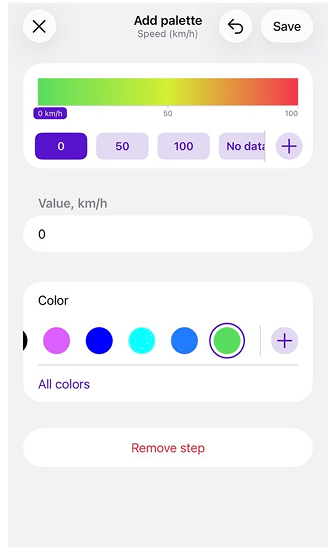

Para obtener más detalles sobre la personalización de la apariencia de la línea de ruta, consulta Pantalla del mapa durante la navegación y sobre la selección y creación de un color personalizado, consulta Esquemas de color.

Ancho​

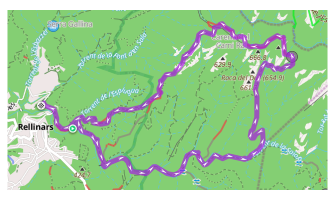

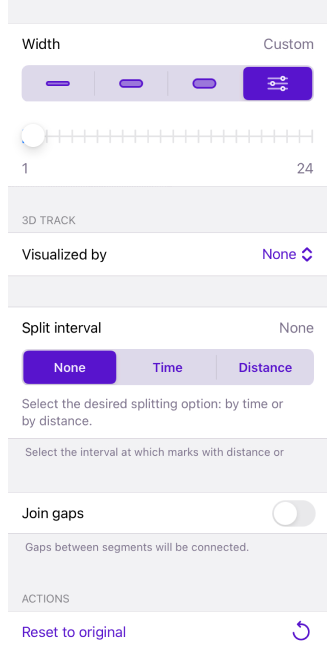

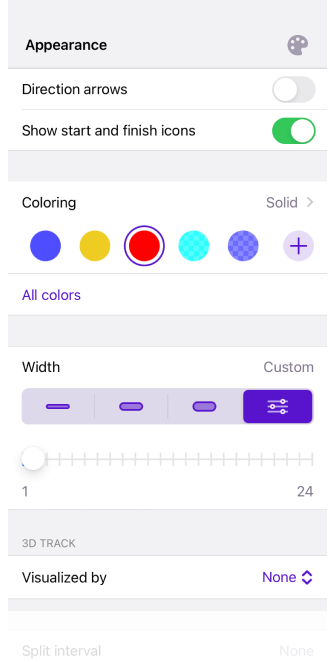

Menú de apariencia de la pista Grosor de la pista Android Apariencia de la pista

Puedes personalizar la apariencia de la pista en varios menús de la aplicación:

Ajusta el ancho de la pista para mejorar la visibilidad en el mapa.

  • Opciones preestablecidas: Fino, Medio y Negrita.

  • Ancho personalizado: Ajustable de 1 a 24 px usando un control deslizante.

  • Ancho basado en el perfil: Se puede configurar a través de Configuración de navegación → Personalizar línea de ruta.

Intervalo de división​

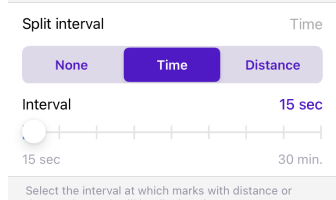

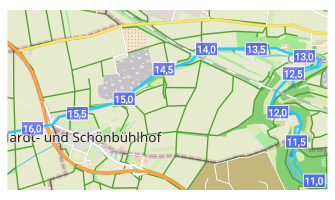

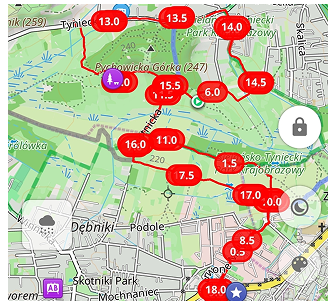

Menú de apariencia de la pista Intervalo de división Intervalo de división

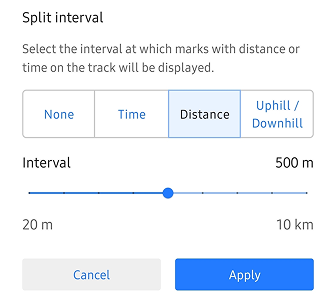

Selecciona si dividir el intervalo en la pista por distancia o por tiempo.

Flechas de dirección​

Menú de apariencia de la pista Flechas de dirección Android

Agrega marcadores de flecha a lo largo de la pista para indicar la dirección del movimiento.

Iconos de inicio y fin​

Menú de apariencia de la pista Iconos de inicio y fin Android

Permite seleccionar si se muestran los iconos de inicio y fin para los segmentos de la pista.

Unir huecos​

Conecta segmentos de pista que fueron interrumpidos debido a la pérdida de GPS o una pausa en la grabación. La función Unir segmentos (Android) o Unir espacios (iOS) permite conectar estos huecos en la pista GPX seleccionada usando líneas rectas.

Restablecer a original​

Restaura todas las configuraciones de apariencia de la pista a sus valores predeterminados.

Pista 3D​

Paid feature

Pista 3D es una función de pago de OsmAnd Pro para iOS y Android .

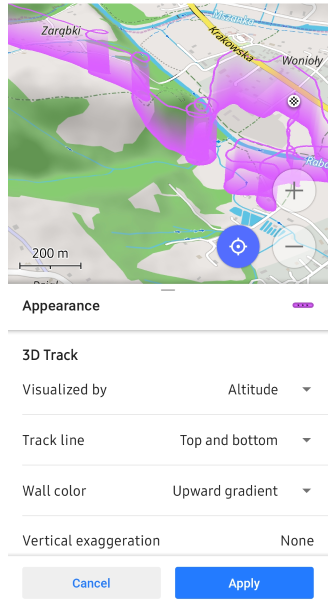

Menú de apariencia de la pista Visualización 3D

La función Pista 3D genera una visualización tridimensional al integrar datos de elevación en pistas 2D estándar. Esta funcionalidad crea una representación mejorada en profundidad, lo que permite un análisis preciso de la pista con respecto al terreno. Al incorporar detalles de elevación, la pista 3D ofrece una vista más completa de la topografía y el contexto geográfico de la ruta.

Configuración de la pista 3D​

Altura de la pared Puedes visualizar una pista 3D por altitud y otros datos disponibles dentro de la pista, o por altitud fija.

  • Visualizado por:  Altitud,  Velocidad,  Altura fija. Datos del sensor 3D:  Frecuencia cardíaca,  Cadencia de bicicleta,  Potencia de bicicleta,  Temperatura,  Velocidad de bicicleta.

  • Exageración vertical. Si se visualiza por Altitud o Velocidad, puedes escalar los datos 3D para obtener una visualización más prominente para la pista 3D en el rango de Ninguno a x3.0.

  • Altura del muro. Si se visualiza por Altura fija, establece la altura fija para la pista 3D definiendo su elevación en el mapa en el rango de Ninguno a 2000 m.

  • Puedes combinarlo con Relieve 3D. Si la fuente de los datos 3D no es la altitud, la representación 3D será una combinación de la altitud del relieve y los datos seleccionados, como la velocidad o la frecuencia cardíaca.

Color del muro Personaliza el color de la pista 3D usando gradientes o visualización basada en datos. Las opciones incluyen: Ninguno,  Sólido,  Gradiente descendente,  Gradiente ascendente,  Altitud,  Pendiente,  Velocidad.

Línea de la traza Agrega una línea resaltada en la parte superior o inferior de la pista 3D. Las opciones incluyen: Superior,  Inferior,  Superior e inferior.

NOTA: La versión de Android de la aplicación requiere que el motor de renderizado de mapas Versión 2 (OpenGL) esté habilitado para usar la visualización de pista 3D.

Casos de uso​

La función de pista 3D es muy beneficiosa para actividades como el parapente, donde la visualización de la trayectoria de vuelo puede ofrecer información más profunda. Al renderizar la pista en 3D, puedes aprovechar funciones como la Altura de la pared y el Color de la pared para extraer información visual valiosa para el análisis.

  1. Visualizar por velocidad con 3D. Un caso de uso común es utilizar pistas 3D para visualizar las variaciones de velocidad. Esto te permite identificar secciones específicas de la pista donde disminuiste o aumentaste la velocidad.

Con el color de la pared basado en la pendiente, puedes observar cómo el terreno, particularmente las colinas y las inclinaciones, afectaron tu velocidad. Esta combinación de visualización de velocidad y pendiente proporciona una comprensión detallada del rendimiento a lo largo de la actividad.

  1. Visualizar por sensor cardíaco con relieve 3D. Otra aplicación interesante es combinar los datos del sensor de frecuencia cardíaca con mapas de relieve 3D. Esto te permite mapear las fluctuaciones de la frecuencia cardíaca directamente en el terreno, lo que te brinda una vista completa de cómo los cambios de altitud pueden haber influido en tu esfuerzo físico.

La función de relieve 3D, que exagera la altitud, funciona independientemente de la vista de pista 3D. Se pueden ajustar dos parámetros de exageración vertical para comprender mejor la correlación entre la frecuencia cardíaca y la elevación del terreno.

  1. Visualizar la altura de la pista y la línea de color de la pendiente en una vista de tierra plana. Al visualizar datos de altitud, se recomienda usar una vista de tierra plana para evitar problemas como errores de GPS, que podrían hacer que las secciones de la pista aparezcan bajo tierra.

En este escenario, los cambios de pendiente se pueden visualizar por separado a lo largo de la línea de la pista, mientras que el color de la pared se utiliza para representar la altitud. Este método garantiza que, incluso con posibles imprecisiones de datos, sigas recibiendo una visualización clara y precisa de la pendiente y la elevación.

Cambiar la apariencia de varias pistas​

Apariencia Android Apariencia Android

La pestaña Pistas muestra automáticamente todas las pistas grabadas, creadas o importadas. Están organizadas por carpeta o se muestran como una lista debajo de ellas.

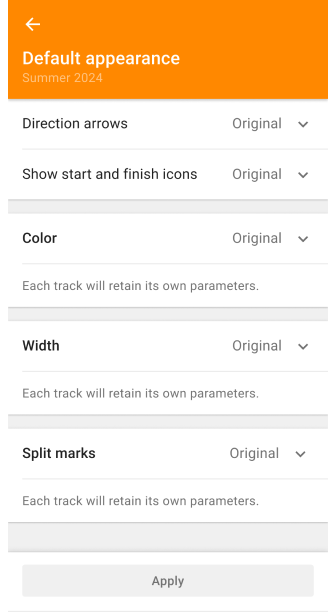

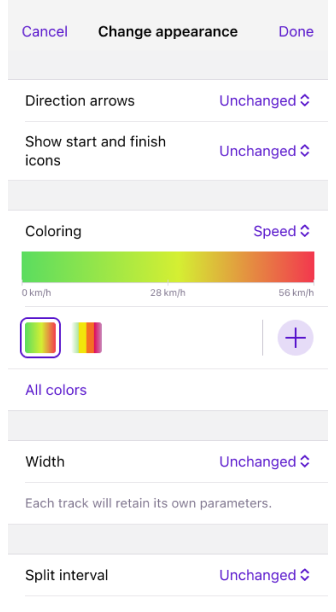

Modifica la apariencia de varias pistas en Mis lugares → Pistas:

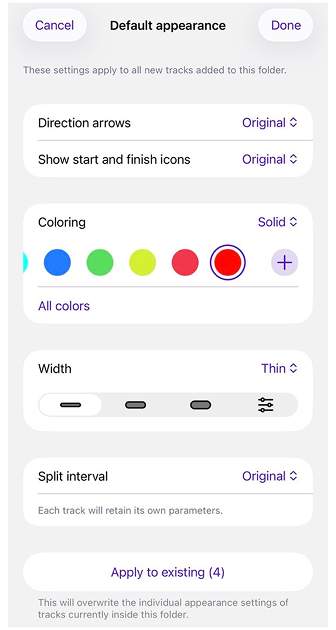

  • Cambiar apariencia predeterminada: Aplica la configuración a todas las pistas de una carpeta.

  • Restablecer a original: Restaura la configuración de pistas individuales.

  • Modo de selección: Cambia la apariencia de pistas específicas en la carpeta seleccionada o de toda la lista en la pestaña Pistas.

    • Selecciona el menú de tres puntos en la esquina superior derecha de la pestaña Pistas y toca Seleccionar.
    • Luego toca el menú de tres puntos en la parte superior de la pantalla y selecciona Cambiar apariencia.

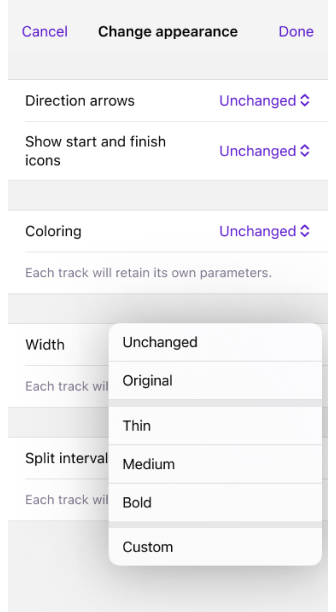

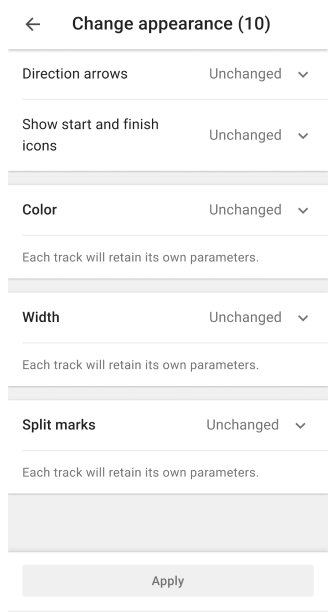

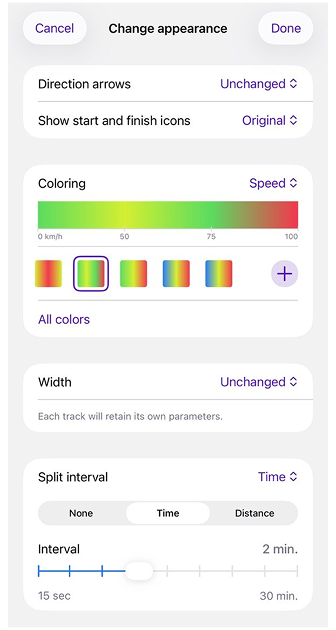

Opciones de personalización de apariencia masiva:

  • Flechas de dirección: Agrega indicadores de movimiento. Estados: Sin cambios,  Original,  Activado,  Desactivado.

  • Mostrar iconos de inicio y fin: Muestra marcadores para los puntos de inicio y fin de la pista. Estados: Sin cambios,  Original,  Activado,  Desactivado.

  • Color: Aplica colores manuales o basados en datos.

  • Ancho: Ajusta el ancho de la línea de la pista usando preajustes o manualmente.

  • Intervalo de división: Establece el intervalo para los marcadores de distancia/tiempo. Estados: Sin cambios,  Original,  Seleccionar: Tiempo o Distancia.

Original y sin cambios:

  • Original: Restaura los parámetros originales del archivo de la pista.

  • Sin cambios: Mantiene la configuración actual durante la sesión de edición.

Colores de pista en archivos GPX​

OsmAnd admite colores de pista personalizados en archivos GPX utilizando la etiqueta <osmand:color> dentro de la sección <extensions> de un elemento <trk>. Esto permite a los usuarios definir colores para pistas individuales, mejorando la diferenciación visual cuando se muestran varias pistas en el mapa.

Para especificar un color para una pista, usa el siguiente formato:

<trk>
  <name>Example Track</name>
  <extensions>
    <osmand:color>#FF0000</osmand:color>
  </extensions>
</trk>
  • La etiqueta <osmand:color> acepta códigos de color hexadecimales (por ejemplo, #FF0000 para rojo).
  • Si existen varias pistas en un archivo GPX, cada pista puede tener su propia etiqueta <osmand:color>.

Comportamiento en OsmAnd:

  1. Asignación de color predeterminada:

    • Cuando se importa una pista GPX como una sola pista (opción Importar como una pista), a toda la pista se le asigna el color GPX predeterminado (rojo).
    • En OsmAnd 4.9.10 y posteriores, este problema se ha resuelto: los colores de las pistas individuales ahora se conservan al importarlas.

  2. Visualización de un solo color para pistas fusionadas:

    • Si las pistas se fusionan usando Unir segmentos, la pista resultante se trata como una pista continua con un solo segmento.
    • La representación multicolor no es compatible con pistas fusionadas.
    • La pista fusionada se mostrará usando el color GPX principal (predeterminado: rojo), incluso si los segmentos de pista individuales originalmente tenían colores diferentes.

  3. Prioridad de la configuración de apariencia:

    • OsmAnd actualmente solo admite configuraciones de color y ancho para toda la pista.
    • Estas configuraciones de apariencia se almacenan en las extensiones GPX de nivel superior.
    • Si se establece un color o ancho en el nivel superior (ya sea en el archivo GPX o manualmente en OsmAnd), esta configuración tendrá prioridad sobre los colores asignados a los segmentos de pista individuales.

Solución para pistas multicolores:

  • Para preservar los colores individuales de varias pistas, importa las pistas por separado en lugar de fusionarlas.

  • Ajusta los colores de la pista manualmente en la Configuración de apariencia de la pista:

    • Abre la pista en OsmAnd.
    • Toca la pista para abrir el Menú contextual.
    • Selecciona Apariencia.
    • Elige el color preferido.

  • Esto garantiza que cada pista conserve su representación de color prevista, incluso si el archivo GPX contenía originalmente varios segmentos con diferentes colores.

Última actualización: febrero de 2025
