Aparência da Trilha

Visão Geral​

O recurso Aparência da Trilha permite aos usuários personalizar como as trilhas são exibidas no mapa. Isso inclui ajustar cor, largura, indicadores de direção e outros elementos visuais. Personalizar a aparência da trilha ajuda a diferenciar múltiplas trilhas, destacar rotas específicas e melhorar a legibilidade do mapa.

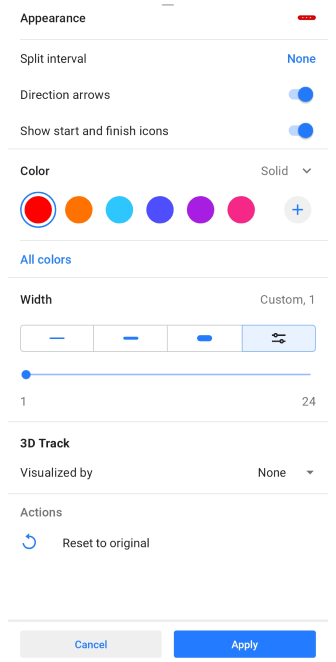

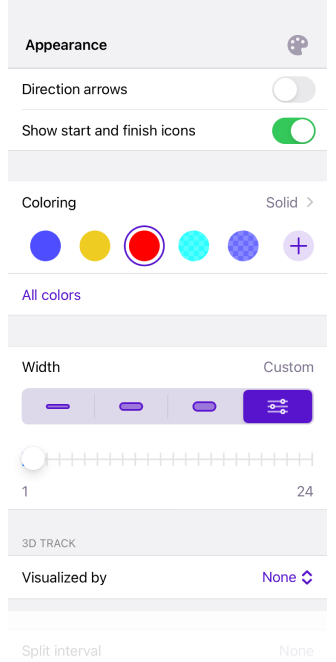

Visão geral da Aparência da Trilha Android Menu da Trilha Aparência Android

Acesso ao menu​

Você pode modificar a aparência da trilha usando um dos seguintes métodos:

  • De Meus Lugares. Abra Menu → Meus Lugares → Trilhas, selecione uma trilha, toque no ícone de Aparência no menu de contexto da trilha.

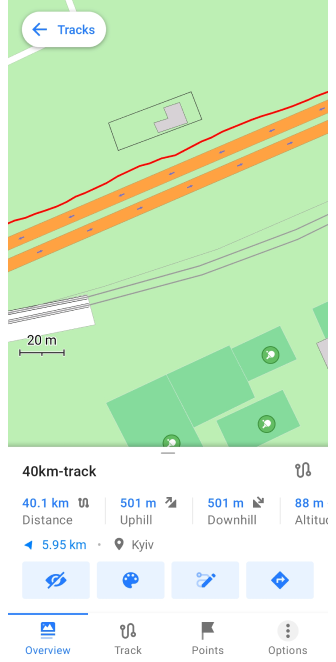

  • Do mapa. Toque em uma trilha diretamente no mapa, depois toque no ícone de Aparência na seção Visão Geral.
  • Da gravação da trilha. Modifique a aparência da trilha atualmente gravada através do menu de contexto de gravação da trilha.
  • Do menu Configurar Mapa. Vá para Menu → Configurar mapa → Trilhos → ⋮ → Alterar aparência para as trilhas exibidas.

Configurações de Aparência da Trilha​

Cor​

purchases

Algumas configurações você pode usar apenas com OsmAnd Pro. Android e iOS Recursos Gratuitos e Pagos.

Aparência

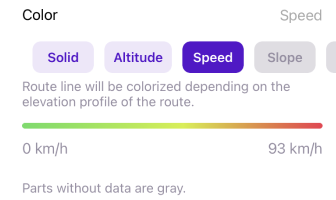

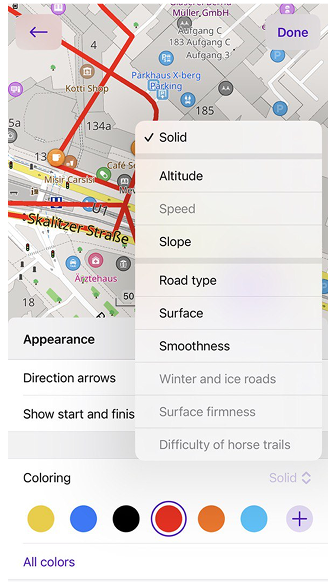

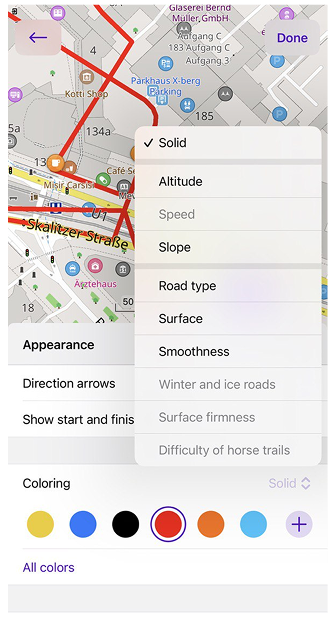

Você pode definir a cor da trilha manualmente ou usar a visualização de dados baseada em cores (por exemplo, velocidade, altitude, inclinação). Se uma trilha não tiver certos dados, o OsmAnd exibirá as seções ausentes em cinza.

Opções de Cor Disponíveis:

  • Configurações gratuitas: Sólido cor, Velocidade (se gravado) e Altitude (se gravado).

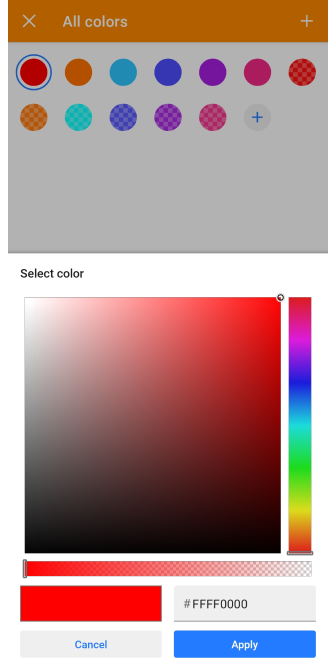

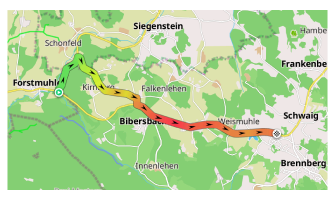

    Menu da Trilha Aparência Cor da Trilha Android Aparência Cor da Trilha Android

  • Recurso Pro): Declive, Tipo de estrada, Superfície, Suavidade do piso, Estradas de inverno e gelo, Superfície, Dificuldade dos trilhos equestres.

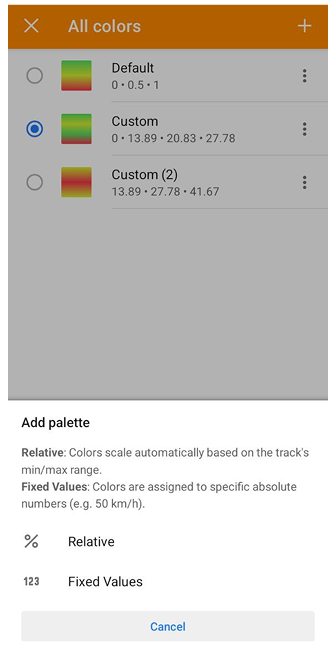

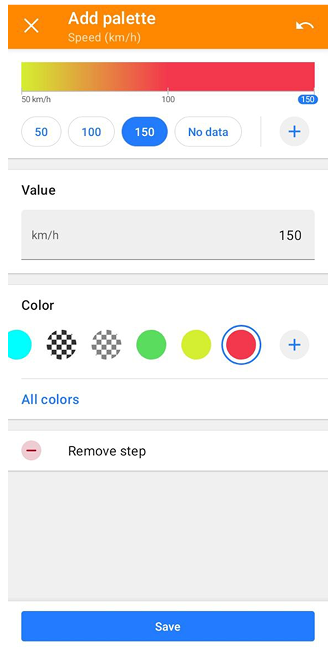

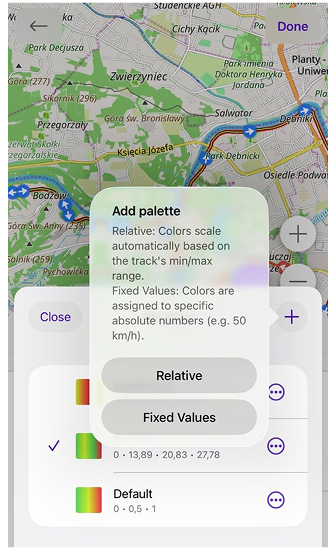

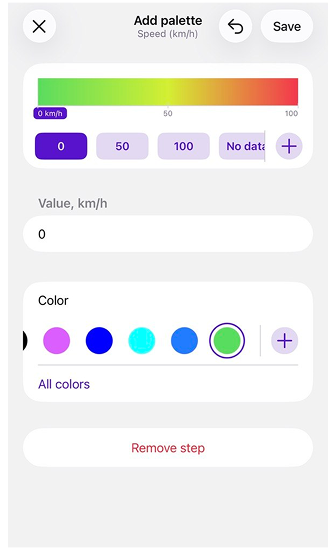

Para mais detalhes sobre a personalização da aparência da linha de rota, consulte Tela do mapa durante a navegação e sobre a seleção e criação de uma cor personalizada, consulte Esquemas de cores.

Largura​

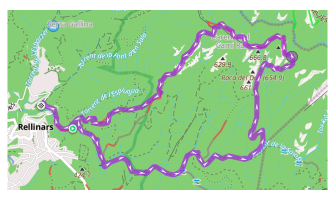

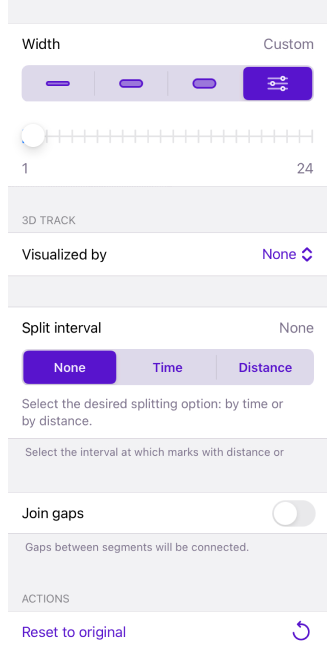

Menu da Trilha Aparência Espessura da Trilha Android Aparência da Trilha

Você pode personalizar a aparência da trilha em vários menus do aplicativo:

Ajuste a largura da trilha para melhorar a visibilidade no mapa.

  • Opções predefinidas: Fina, Média e Grossa.

  • Largura personalizada: Ajustável de 1 a 24 px usando um controle deslizante.

  • Largura baseada no perfil: Pode ser definida via Configurações de navegação → Personalizar Linha de Rota.

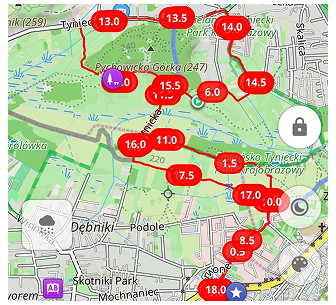

Intervalo de Divisão​

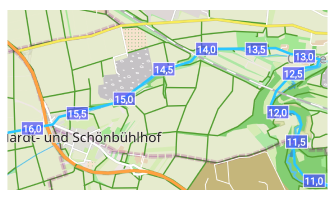

Menu da Trilha Aparência Intervalo de divisão Intervalo de divisão

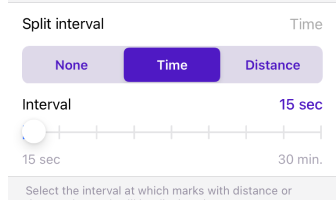

Selecione se deseja dividir o intervalo na trilha por distância ou por tempo.

Setas de Direção​

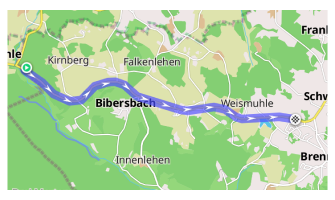

Menu da Trilha Aparência setas de direção Android

Adiciona marcadores de seta ao longo da trilha para indicar a direção do movimento.

Ícones de Início e Fim​

Menu da Trilha Aparência ícones de início e fim Android

Permite selecionar se deseja mostrar os ícones de início e fim para segmentos de trilha.

Juntar Lacunas​

Conecta segmentos de trilha que foram interrompidos devido à perda de GPS ou uma pausa na gravação. O recurso Unir segmentos (Android) ou Unir espaços (iOS) permite conectar essas lacunas na trilha GPX selecionada usando linhas retas.

Redefinir para Original​

Restaura todas as configurações de aparência da trilha para seus valores padrão.

Trilha 3D​

Paid feature

Trilha 3D é um recurso pago do OsmAnd Pro para iOS e Android .

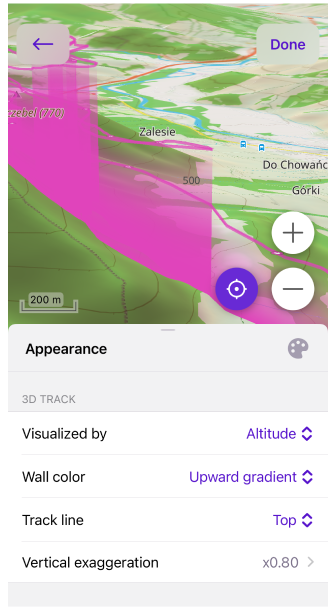

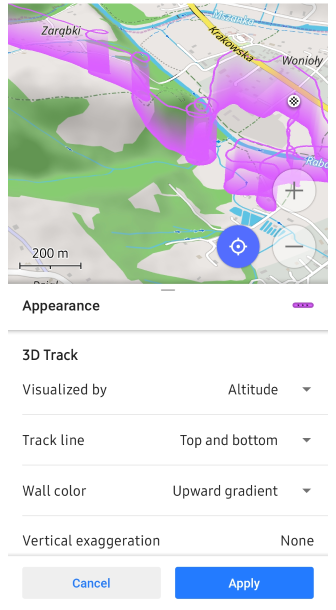

Menu da Trilha Aparência visualização 3D

O recurso Trilha 3D gera uma visualização tridimensional integrando dados de elevação em trilhas 2D padrão. Essa funcionalidade cria uma representação aprimorada em profundidade, permitindo uma análise precisa da trilha em relação ao terreno. Ao incorporar detalhes de elevação, a trilha 3D oferece uma visão mais abrangente da topografia e do contexto geográfico da rota.

Configurações da Trilha 3D​

Altura da parede
Você pode visualizar uma trilha 3D por altitude e outros dados disponíveis dentro da trilha, ou por altitude fixa.

  • Visualizado por:  Altitude,  Velocidade,  Altura Fixa. Dados do sensor 3D:  Frequência Cardíaca,  Cadência da Bicicleta,  Potência da Bicicleta,  Temperatura,  Velocidade da Bicicleta.

  • Exagero vertical. Se visualizado por Altitude ou Velocidade, você pode escalar dados 3D para obter uma visualização mais proeminente para a trilha 3D na faixa de Nenhum a x3.0.

  • Altura da parede. Se visualizado por Altura Fixa, defina a altura fixa para a trilha 3D definindo sua elevação no mapa na faixa de Nenhum a 2000 m.

  • Você pode combiná-lo com Relevo 3D. Se a fonte dos dados 3D não for altitude, a representação 3D será uma combinação da altitude do relevo e dos dados selecionados, como velocidade ou frequência cardíaca.

Cor das paredes
Personaliza a cor da trilha 3D usando gradientes ou visualização baseada em dados.
As opções incluem: Nenhum,  Sólido,  Gradiente para Baixo,  Gradiente para Cima,  Altitude,  Inclinação,  Velocidade.

Linha do trilho
Adiciona uma linha destacada na parte superior ou inferior da trilha 3D.
As opções incluem: Superior,  Inferior,  Superior e inferior.

NOTA: A versão Android do aplicativo requer que o motor de renderização do mapa Versão 2 (OpenGL) esteja habilitado para usar a visualização de trilha 3D.

Casos de Uso​

O recurso de trilha 3D é altamente benéfico para atividades como parapente, onde a visualização do seu caminho de voo pode oferecer insights mais profundos. Ao renderizar a trilha em 3D, você pode aproveitar recursos como Altura da Parede e Cor da Parede para extrair informações visuais valiosas para análise.

  1. Visualizar por Velocidade com 3D.
    Um caso de uso comum é utilizar trilhas 3D para visualizar variações de velocidade. Isso permite que você identifique seções específicas da trilha onde você diminuiu ou aumentou a velocidade.

    Com a Cor da Parede baseada na Inclinação, você pode observar como o terreno, particularmente colinas e inclinações, impactou sua velocidade. Essa combinação de visualização de velocidade e inclinação fornece uma compreensão detalhada do desempenho ao longo da atividade.

  2. Visualizar por sensor de Coração com Relevo 3D.
    Outra aplicação perspicaz é combinar dados do sensor de frequência cardíaca com mapas de relevo 3D. Isso permite mapear flutuações da frequência cardíaca diretamente no terreno, dando uma visão abrangente de como as mudanças de altitude podem ter influenciado seu esforço físico.

    O recurso de relevo 3D, que exagera a altitude, funciona independentemente da visualização da trilha 3D. Dois parâmetros de exagero vertical podem ser ajustados para melhor entender a correlação entre a frequência cardíaca e a elevação do terreno.

  3. Visualizar a altura da trilha e a linha de cor da inclinação em uma vista de terra plana.
    Ao visualizar dados de altitude, é recomendável usar uma vista de terra plana para evitar problemas como erros de GPS, que podem fazer com que seções da trilha apareçam subterrâneas.

    Nesse cenário, as mudanças de inclinação podem ser visualizadas separadamente ao longo da linha da trilha, enquanto a Cor da Parede é utilizada para representar a altitude. Esse método garante que, mesmo com potenciais imprecisões de dados, você ainda receba uma visualização clara e precisa da inclinação e elevação.

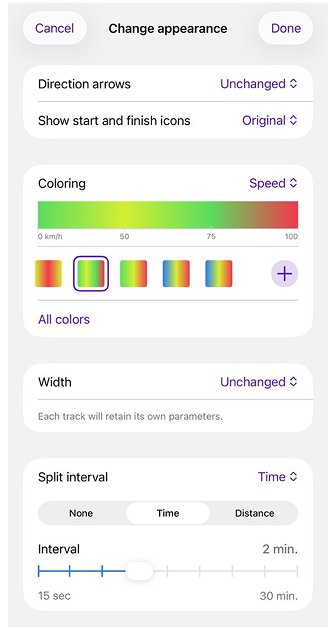

Alterar Aparência para Múltiplas Trilhas​

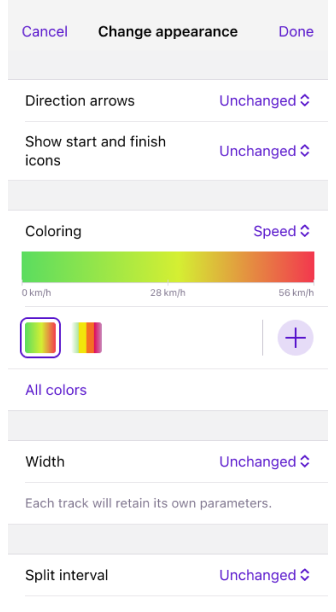

Aparência Android Aparência Android

A aba Trilhas exibe automaticamente todas as trilhas já gravadas, criadas ou importadas. Elas são organizadas por pasta ou exibidas como uma lista abaixo delas.

Modifique a aparência de várias trilhas em Meus Lugares → Trilhas:

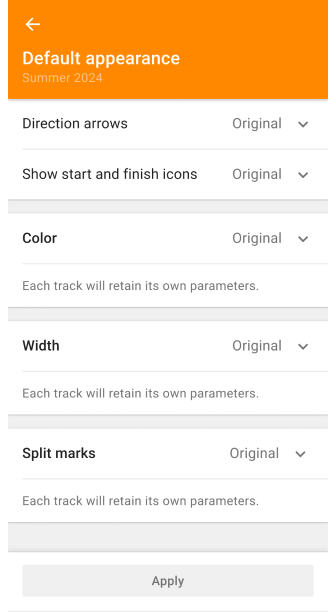

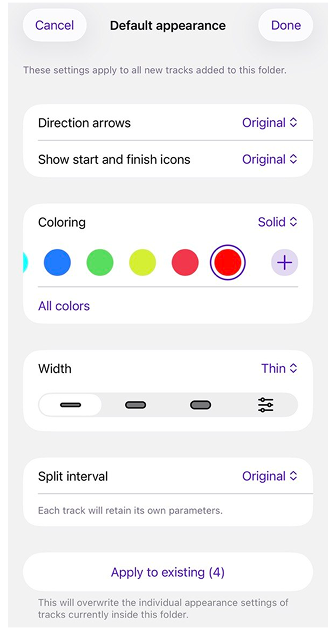

  • Alterar aparência padrão - Aplica configurações a todas as trilhas em uma pasta.

  • Redefinir para original - Restaura as configurações de trilha individuais.

  • Modo de seleção - Altera a aparência de trilhas específicas na pasta selecionada ou na lista inteira na aba Trilhas.

    • Selecione o menu de três pontos no canto superior direito da aba Trilhas e toque em Selecionar.
    • Em seguida, toque no menu de três pontos na parte superior da tela e selecione Alterar Aparência.

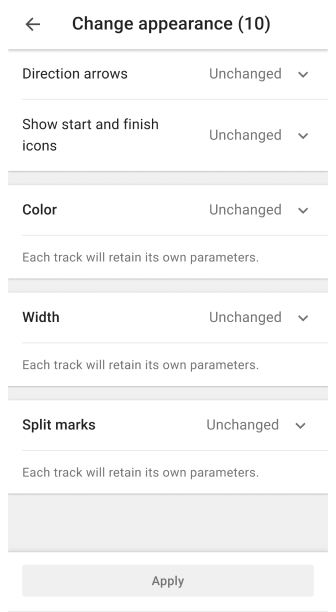

Opções de personalização de aparência em massa:

  • Setas de direção - Adiciona indicadores de movimento.
    Estados: Inalterado,  Original,  Ligado,  Desligado.

  • Mostrar ícones de início e fim - Exibe marcadores para pontos de início e fim da trilha.
    Estados: Inalterado,  Original,  Ligado,  Desligado.

  • Cor – Aplica coloração manual ou baseada em dados.

  • Largura – Ajusta a largura da linha da trilha usando predefinições ou manualmente.

  • Intervalo de divisão – Define o intervalo para marcadores de distância / tempo.
    Estados: Inalterado,  Original,  Selecionar: Tempo ou Distância.

Original e inalterado:

  • Original - Restaura os parâmetros originais do arquivo da trilha.

  • Inalterado - Mantém as configurações atuais durante a sessão de edição.

Cores da Trilha em Arquivos GPX​

O OsmAnd suporta cores de trilha personalizadas em arquivos GPX usando a tag <osmand:color> dentro da seção <extensions> de um elemento <trk>. Isso permite que os usuários definam cores para trilhas individuais, melhorando a diferenciação visual quando várias trilhas são exibidas no mapa.

Para especificar uma cor para uma trilha, use o seguinte formato:

<trk>
  <name>Example Track</name>
  <extensions>
    <osmand:color>#FF0000</osmand:color>
  </extensions>
</trk>
  • A tag <osmand:color> aceita códigos de cores hexadecimais (por exemplo, #FF0000 para vermelho).
  • Se existirem várias trilhas em um arquivo GPX, cada trilha pode ter sua própria tag <osmand:color>.

Comportamento no OsmAnd:

  1. Atribuição de cor padrão:

    • Quando uma trilha GPX é importada como uma única trilha (opção Importar como uma trilha), a trilha inteira recebe a cor GPX padrão (vermelho).
    • No OsmAnd 4.9.10 e posterior, esse problema foi resolvido — as cores das trilhas individuais agora são preservadas na importação.

  2. Exibição de cor única para trilhas mescladas:

    • Se as trilhas forem mescladas usando Juntar Segmentos, a trilha resultante é tratada como uma trilha contínua com um único segmento.
    • A representação multicolorida não é suportada para trilhas mescladas.
    • A trilha mesclada será exibida usando a cor GPX principal (padrão: vermelho), mesmo que os segmentos de trilha individuais tivessem cores diferentes originalmente.

  3. Prioridade das configurações de aparência:

    • O OsmAnd atualmente suporta configurações de cor e largura apenas para a trilha inteira.
    • Essas configurações de aparência são armazenadas nas extensões GPX de nível superior.
    • Se uma cor ou largura for definida no nível superior (seja no arquivo GPX ou manualmente no OsmAnd), essa configuração terá precedência sobre as cores atribuídas a segmentos de trilha individuais.

Solução para Trilhas Multicoloridas:

  • Para preservar cores individuais para várias trilhas, importe as trilhas separadamente em vez de mesclá-las.

  • Ajuste as cores da trilha manualmente nas Configurações de Aparência da Trilha:

    • Abra a trilha no OsmAnd.
    • Toque na trilha para abrir o Menu de Contexto.
    • Selecione Aparência.
    • Escolha a cor preferida.

  • Isso garante que cada trilha mantenha sua representação de cor pretendida, mesmo que o arquivo GPX originalmente contivesse vários segmentos com cores diferentes.

Última atualização: Fevereiro de 2025
