Trackweergave

Overzicht​

De functie Trackweergave stelt gebruikers in staat om aan te passen hoe tracks op de kaart worden weergegeven. Dit omvat het aanpassen van kleur, breedte, richtingaanwijzers en andere visuele elementen. Het aanpassen van de trackweergave helpt bij het onderscheiden van meerdere tracks, het markeren van specifieke routes en het verbeteren van de leesbaarheid van de kaart.

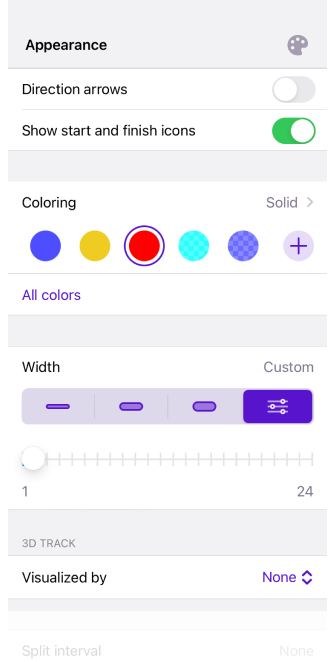

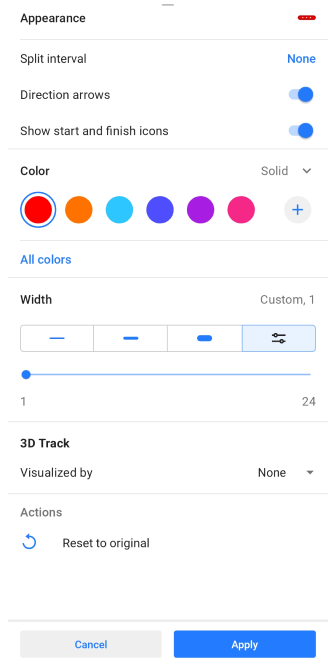

Track Appearance overview Android Track menu Appearance Android

Toegang tot het menu​

U kunt de trackweergave wijzigen met een van de volgende methoden:

  • Vanuit Mijn Plaatsen. Open Menu → Mijn Plaatsen → Tracks, selecteer een track, tik op het Weergave-pictogram in het trackcontextmenu.

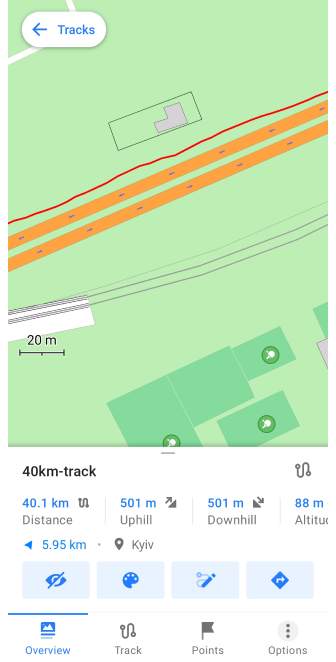

  • Vanaf de kaart. Tik direct op een track op de kaart en tik vervolgens op het Weergave-pictogram in het Overzicht-gedeelte.
  • Vanuit trackopname. Wijzig de weergave van de momenteel opgenomen track via het trackopname-contextmenu.
  • Vanuit het menu Kaart configureren. Ga naar Menu → Kaart instellen → Routes → ⋮ → Verander het uiterlijk voor de weergegeven tracks.

Instellingen voor trackweergave​

Kleur​

purchases

Sommige instellingen kunt u alleen gebruiken met OsmAnd Pro. Android en iOS Gratis en betaalde functies.

Appearance

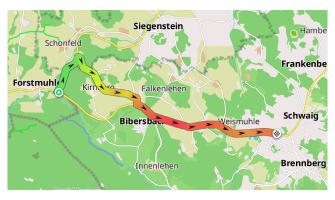

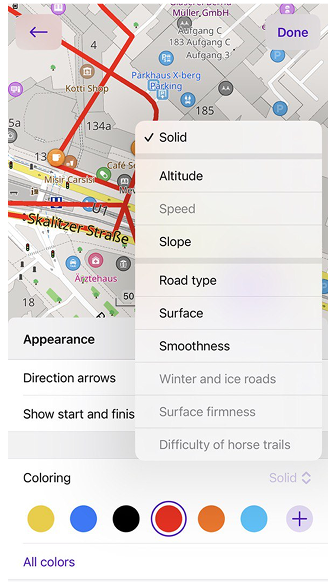

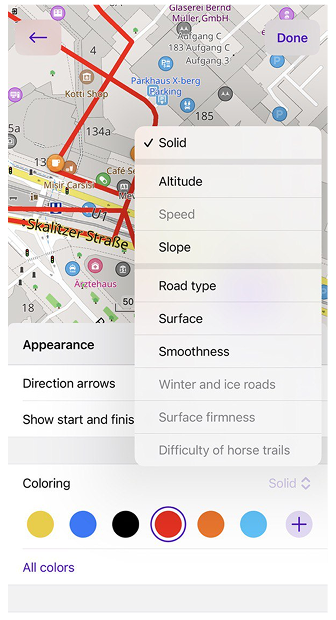

U kunt de trackkleur handmatig instellen of gebruikmaken van kleurgebaseerde gegevensvisualisatie (bijv. snelheid, hoogte, helling). Als een track bepaalde gegevens mist, geeft OsmAnd ontbrekende secties in grijs weer.

Beschikbare kleuropties:

  • Gratis instellingen: Vaste kleur, Snelheid (indien opgenomen) en Hoogte (indien opgenomen).

    Track menu Appearance Track color Android Appearance Track color Android

  • Pro-functie): Helling, Wegtype, Oppervlakte, Kwaliteit wegdek, Winter- en ijswegen, Oppervlakte, Begaanbaarheid van ruiterpaden.

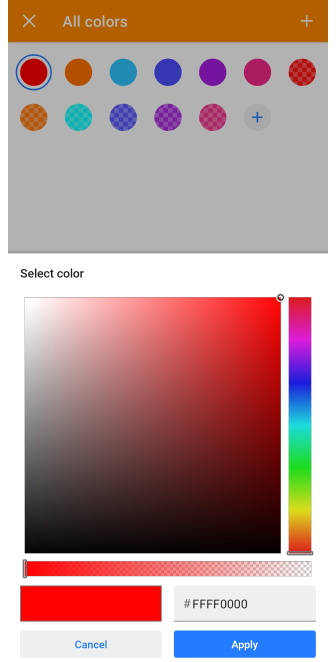

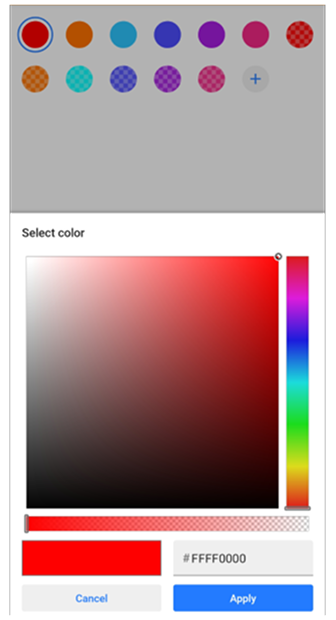

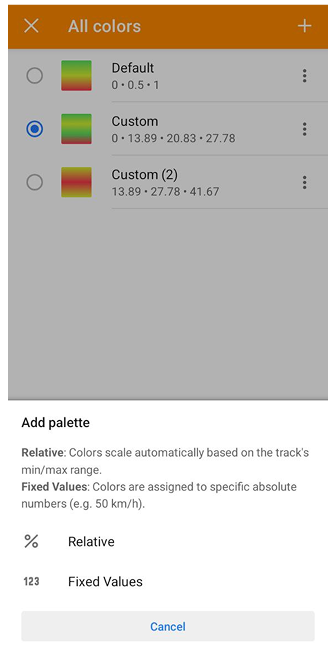

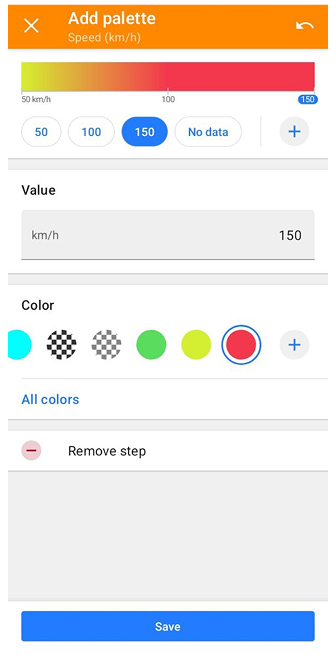

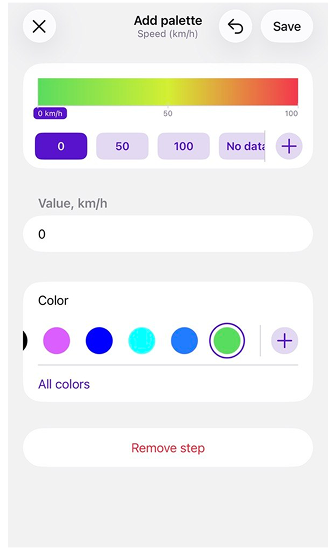

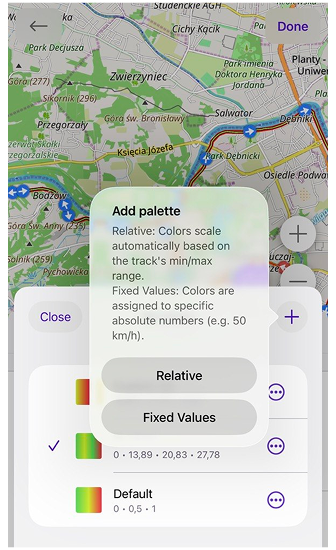

Voor meer details over het aanpassen van de weergave van de routelijn, zie Kaartscherm tijdens navigatie en over het selecteren en maken van een aangepaste kleur, zie Kleurenschema's.

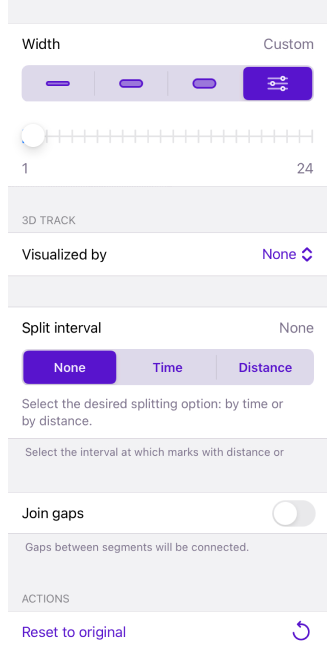

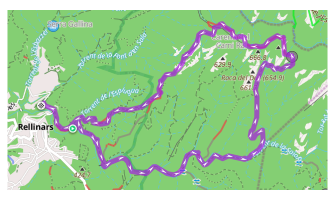

Breedte​

Track menu Appearance Track Thickness Android Track Appearance

U kunt de weergave van de track aanpassen in verschillende menu's van de applicatie:

Pas de trackbreedte aan om de zichtbaarheid op de kaart te verbeteren.

  • Vooraf ingestelde opties: Dun, Gemiddeld, en Vet.

  • Aangepaste breedte: Instelbaar van 1 tot 24 px met een schuifregelaar.

  • Profielgebaseerde breedte: Kan worden ingesteld via Navigatie-instellingen → Routelijn aanpassen.

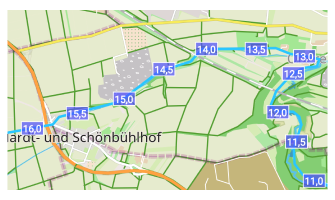

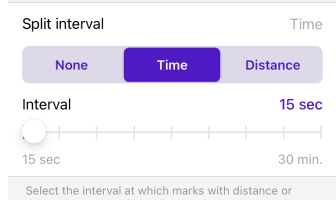

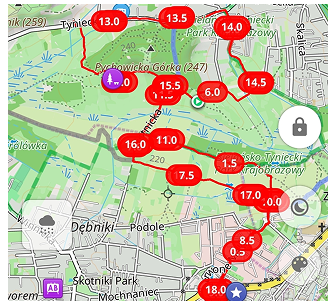

Splitsingsinterval​

Track menu Appearance Split interval Split interval

Selecteer of het interval op de track moet worden gesplitst op afstand of op tijd.

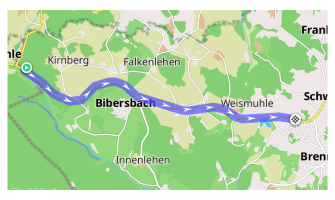

Richtingspijlen​

Track menu Appearance direction arrows Android

Voegt pijlmarkeringen toe langs de track om de bewegingsrichting aan te geven.

Start- en eindpictogrammen​

Track menu Appearance start and finish icons Android

Hiermee kunt u selecteren of de start- en eindpictogrammen voor tracksegmenten moeten worden weergegeven.

Gaten samenvoegen​

Verbindt tracksegmenten die werden onderbroken door GPS-verlies of een pauze in de opname. De functie Segmenten samenvoegen (Android) of Verbind onderbrekingen (iOS) stelt u in staat om deze gaten in de geselecteerde GPX-track te verbinden met rechte lijnen.

Terugzetten naar origineel​

Herstelt alle trackweergave-instellingen naar hun standaardwaarden.

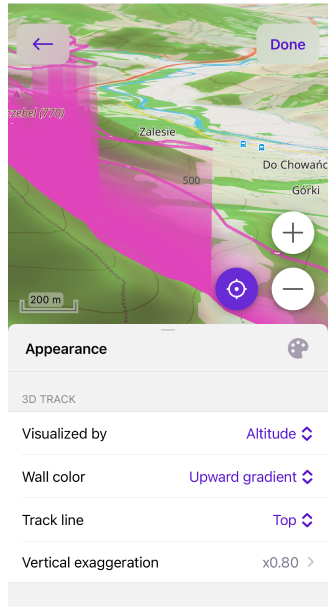

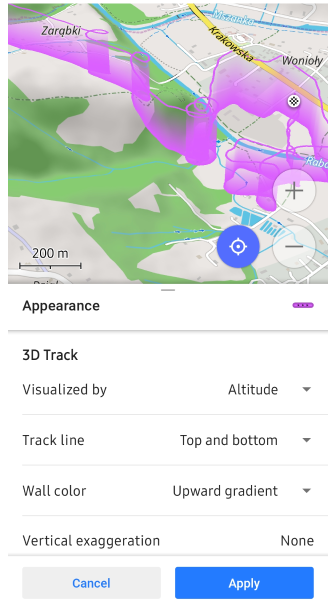

3D-track​

Betaalde functie

3D-track is een OsmAnd Pro betaalde functie voor iOS en Android .

Track menu Appearance 3D visualisation

De functie 3D-track genereert een driedimensionale visualisatie door hoogtedata te integreren in standaard 2D-tracks. Deze functionaliteit creëert een diepte-verbeterde weergave, waardoor een precieze analyse van de track met betrekking tot het terrein mogelijk is. Door hoogtedetails op te nemen, biedt de 3D-track een uitgebreider beeld van de topografie en geografische context van de route.

3D-trackinstellingen​

Muurhoogte
U kunt een 3D-track visualiseren op basis van hoogte en andere beschikbare gegevens binnen de track, of op basis van een vaste hoogte.

  • Weergegeven door:  Hoogte,  Snelheid,  Vaste hoogte. 3D-sensorgegevens:  Hartslag,  Fietscadans,  Fietsvermogen,  Temperatuur,  Fietssnelheid.

  • Verticale uitvergroting. Indien gevisualiseerd op Hoogte of Snelheid, kunt u 3D-gegevens schalen om een prominentere visualisatie te krijgen voor de 3D-track in het bereik van Geen tot x3.0.

  • Muur hoogte. Indien gevisualiseerd op Vaste hoogte, stelt u de vaste hoogte voor de 3D-track in door de hoogte op de kaart te definiëren in het bereik van Geen tot 2000 m.

  • U kunt het combineren met 3D-reliëf. Als de bron van de 3D-gegevens geen hoogte is, zal de 3D-weergave een combinatie zijn van reliëfhoogte en de geselecteerde gegevens, zoals snelheid of hartslag.

Muurkleur
Past de 3D-trackkleur aan met behulp van gradiënten of datagebaseerde visualisatie.
Opties zijn: Geen,  Effen,  Aflopende gradiënt,  Oplopende gradiënt,  Hoogte,  Helling,  Snelheid.

Tracklijn
Voegt een gemarkeerde lijn toe aan de boven- of onderkant van de 3D-track.
Opties zijn: Boven,  Onder,  Boven en onder.

OPMERKING: De Android-versie van de app vereist dat de kaartweergave-engine Versie 2 (OpenGL) is ingeschakeld om 3D-trackvisualisatie te gebruiken.

Gebruiksscenario's​

De 3D-trackfunctie is zeer nuttig voor activiteiten zoals paragliden, waarbij het visualiseren van uw vliegroute diepere inzichten kan bieden. Door de track in 3D weer te geven, kunt u functies zoals Muurhoogte en Muurkleur gebruiken om waardevolle visuele informatie voor analyse te extraheren.

  1. Visualiseren op snelheid met 3D.
    Een veelvoorkomend gebruiksscenario is het gebruik van 3D-tracks om snelheidsvariaties te visualiseren. Hiermee kunt u specifieke secties van de track aanwijzen waar u langzamer of sneller ging.

    Met Muurkleur op basis van de Helling kunt u observeren hoe het terrein, met name heuvels en hellingen, uw snelheid beïnvloedde. Deze combinatie van snelheids- en hellingsvisualisatie biedt een gedetailleerd begrip van de prestaties gedurende de activiteit.

  2. Visualiseren op hartsensor met 3D-reliëf.
    Een andere inzichtelijke toepassing is het combineren van hartslagsensorgegevens met 3D-reliëfkaarten. Hiermee kunt u hartslagfluctuaties direct op het terrein in kaart brengen, waardoor u een uitgebreid beeld krijgt van hoe hoogteveranderingen uw fysieke inspanning kunnen hebben beïnvloed.

    De 3D-reliëffunctie, die de hoogte overdrijft, werkt onafhankelijk van de 3D-trackweergave. Twee verticale overdrijvingsparameters kunnen worden aangepast om de correlatie tussen hartslag en terreinhoogte beter te begrijpen.

  3. Visualiseer trackhoogte en hellingskleurlijn op een platte aardweergave.
    Bij het visualiseren van hoogtedata wordt aanbevolen een platte aardweergave te gebruiken om problemen zoals GPS-fouten te voorkomen, die ervoor kunnen zorgen dat delen van de track ondergronds verschijnen.

    In dit scenario kunnen hellingsveranderingen afzonderlijk langs de tracklijn worden gevisualiseerd, terwijl Muurkleur wordt gebruikt om de hoogte weer te geven. Deze methode zorgt ervoor dat u, zelfs met mogelijke data-onvolkomenheden, nog steeds een duidelijke en nauwkeurige visualisatie van helling en hoogte ontvangt.

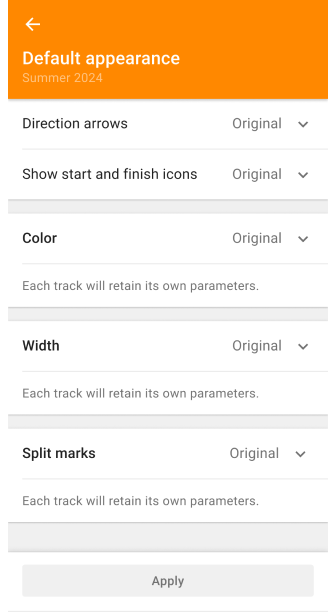

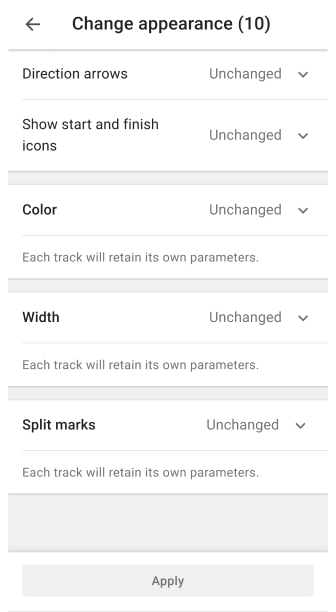

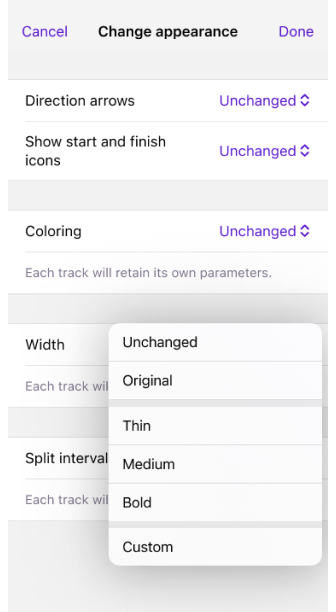

Weergave wijzigen voor meerdere tracks​

Appearance Android Appearance Android

Het tabblad Tracks toont automatisch alle ooit opgenomen, gemaakte of geïmporteerde tracks. Ze zijn georganiseerd per map of worden als een lijst daaronder weergegeven.

Wijzig de weergave van meerdere tracks in Mijn Plaatsen → Tracks:

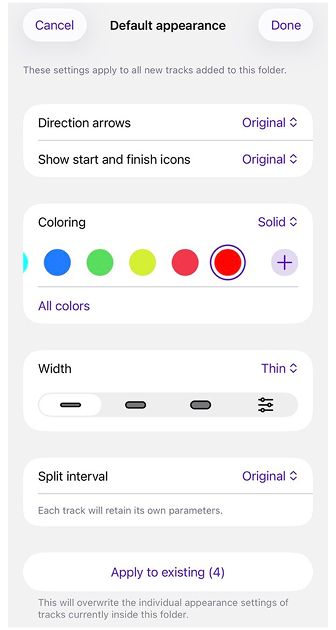

  • Standaardweergave wijzigen - Past instellingen toe op alle tracks in een map.

  • Terugzetten naar origineel - Herstelt individuele trackinstellingen.

  • Selectiemodus - Wijzigt de weergave van specifieke tracks in de geselecteerde map of de hele lijst in het tabblad Tracks.

    • Selecteer het drie-stippenmenu in de rechterbovenhoek van het tabblad Tracks en tik op Selecteren.
    • Tik vervolgens op het drie-stippenmenu bovenaan het scherm en selecteer Weergave wijzigen.

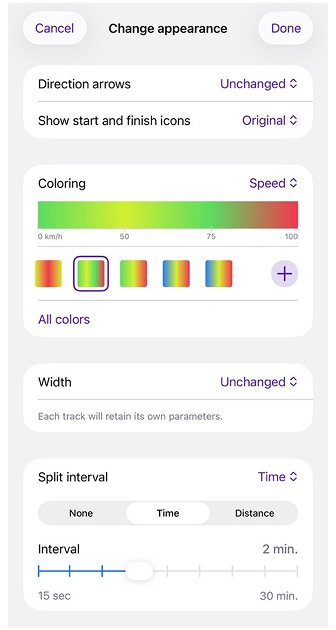

Opties voor bulkweergave-aanpassing:

  • Richtingspijlen - Voegt bewegingsindicatoren toe.
    Statussen: Ongewijzigd,  Origineel,  Aan,  Uit.

  • Start- en eindpictogrammen tonen - Toont markeringen voor start- en eindpunten van tracks.
    Statussen: Ongewijzigd,  Origineel,  Aan,  Uit.

  • Kleur – Pas handmatige of datagebaseerde kleuring toe.

  • Breedte – Pas de tracklijnbreedte aan met behulp van voorinstellingen of handmatig.

  • Splitsingsinterval – Stel interval in voor afstands- / tijdmarkeringen.
    Statussen: Ongewijzigd,  Origineel,  Selecteren: Tijd of Afstand.

Origineel en ongewijzigd:

  • Origineel - Herstelt de originele parameters uit het trackbestand.

  • Ongewijzigd - Behoudt de huidige instellingen tijdens de bewerkingssessie.

Trackkleuren in GPX-bestanden​

OsmAnd ondersteunt aangepaste trackkleuren in GPX-bestanden met behulp van de <osmand:color>-tag binnen de <extensions>-sectie van een <trk>-element. Dit stelt gebruikers in staat om kleuren te definiëren voor individuele tracks, waardoor de visuele differentiatie wordt verbeterd wanneer meerdere tracks op de kaart worden weergegeven.

Om een kleur voor een track op te geven, gebruikt u het volgende formaat:

<trk>
  <name>Voorbeeldtrack</name>
  <extensions>
    <osmand:color>#FF0000</osmand:color>
  </extensions>
</trk>
  • De <osmand:color>-tag accepteert hexadecimale kleurcodes (bijv. #FF0000 voor rood).
  • Als er meerdere tracks in een GPX-bestand bestaan, kan elke track zijn eigen <osmand:color>-tag hebben.

Gedrag in OsmAnd:

  1. Standaard kleurtoewijzing:

    • Wanneer een GPX-track wordt geïmporteerd als één track (optie Importeren als één track), krijgt de hele track de standaard GPX-kleur (rood) toegewezen.
    • In OsmAnd 4.9.10 en later is dit probleem opgelost – individuele trackkleuren blijven nu behouden bij import.

  2. Enkelkleurige weergave voor samengevoegde tracks:

    • Als tracks worden samengevoegd met behulp van Segmenten samenvoegen, wordt de resulterende track behandeld als één doorlopende track met één segment.
    • Meerkleurige weergave wordt niet ondersteund voor samengevoegde tracks.
    • De samengevoegde track wordt weergegeven met de hoofd-GPX-kleur (standaard: rood), zelfs als individuele tracksegmenten oorspronkelijk verschillende kleuren hadden.

  3. Prioriteit van weergave-instellingen:

    • OsmAnd ondersteunt momenteel alleen kleur- en breedte-instellingen voor de hele track.
    • Deze weergave-instellingen worden opgeslagen in de top-level GPX-extensies.
    • Als een kleur of breedte op het hoogste niveau is ingesteld (hetzij in het GPX-bestand of handmatig in OsmAnd), heeft deze instelling voorrang op kleuren die zijn toegewezen aan individuele tracksegmenten.

Oplossing voor meerkleurige tracks:

  • Om individuele kleuren voor meerdere tracks te behouden, importeert u tracks afzonderlijk in plaats van ze samen te voegen.

  • Pas trackkleuren handmatig aan in de Trackweergave-instellingen:

    • Open de track in OsmAnd.
    • Tik op de track om het Contextmenu te openen.
    • Selecteer Weergave.
    • Kies de gewenste kleur.

  • Dit zorgt ervoor dat elke track zijn bedoelde kleurweergave behoudt, zelfs als het GPX-bestand oorspronkelijk meerdere segmenten met verschillende kleuren bevatte.

Laatst bijgewerkt: februari 2025
