Suivi de navires AIS

🚧 This article is incomplete

This article is incomplete & needs to be reviewed. You can help by creating a pull request.

⚠️ Android only

This feature is currently not available for the iOS version of the OsmAnd app.

Aperçu

Le plugin Suivi de navires AIS affiche les positions du Système d'Identification Automatique (AIS) et des informations détaillées sur les navires à proximité. Les données AIS sont reçues via une connexion réseau à partir d'un récepteur AIS externe.

AVIS DE NON-RESPONSABILITÉ

Ce plugin est un projet amateur et n'est pas conçu pour la fiabilité ou la précision. NE VOUS FIEZ PAS à ce logiciel pour la navigation ou la sécurité des personnes.

Paramètres de configuration requis

La possibilité d'utiliser les cartes en ligne est automatiquement activée dans la version iOS d'OsmAnd. Pour afficher les cartes en ligne dans Android, vous devez effectuer les réglages suivants :

  1. Activer le plugin Suivi de navires AIS dans le Menu principal → Plugins → Suivi de navires AIS.
  2. Configurer les paramètres AIS
  3. Configurer une connexion au serveur AIS ou connecter un récepteur AIS externe.
  4. Vérifier que les navires sont affichés sur la carte OsmAnd.

Navires sur la carte

L'AIS fonctionne sur les fréquences VHF (161,975 MHz et 162,025 MHz) et a une portée de signal limitée en raison de la propagation en ligne de vue.

Portée de réception AIS typique :

  • 15–20 milles nautiques (28–37 km)
  • Dépend de la hauteur de l'antenne, des conditions environnementales et des obstacles

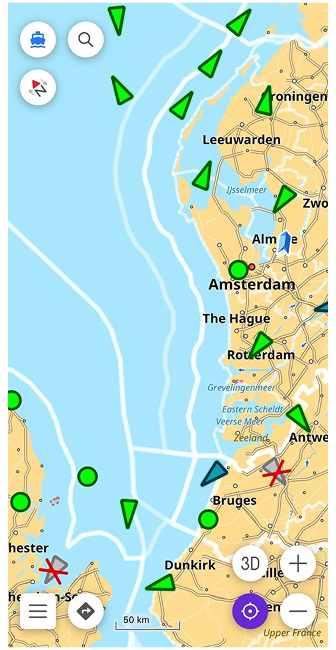

Affichage AIS sur la carte :

Suivi de navires AIS

Lorsqu'il est correctement configuré, les positions des navires apparaissent sur la carte. Principales caractéristiques :

  • Les navires se déplacent en fonction de la vitesse et du cap en temps réel.
  • De nouveaux navires entrent et sortent de la zone visible de manière dynamique.
  • Taper sur un navire ouvre des informations détaillées.

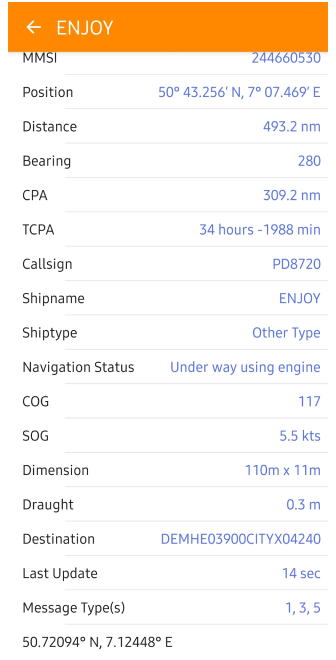

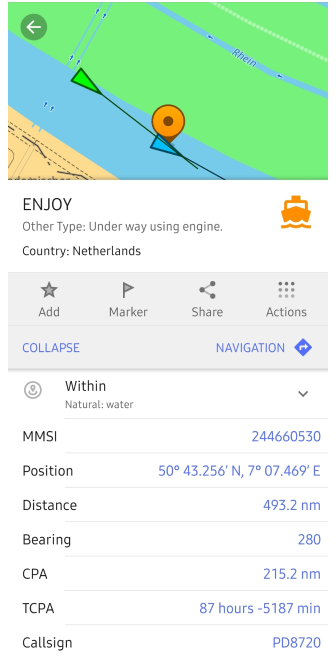

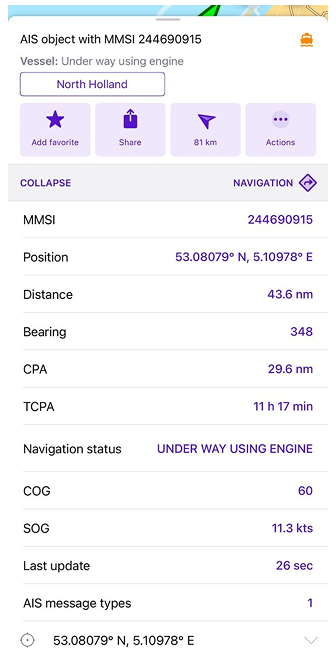

Informations sur les navires AIS

Suivi de navires AIS Suivi de navires AIS

Les navires AIS transmettent trois types de données :

  1. Informations statiques (données inchangées).
    Envoyées toutes les 6 minutes ou sur demande.

    • Nom du navire (si défini)
    • MMSI (Maritime Mobile Service Identity) (Identifiant unique du navire à 9 chiffres)
    • Numéro IMO (si disponible)
    • Indicatif d'appel
    • Type de navire (par exemple, Cargo, Passager, Navire de pêche)
    • Dimensions du navire (Longueur et largeur)
    • Position de l'antenne AIS (Relative à la coque du navire)
  2. Informations dynamiques (données en temps réel).
    Envoyées à différents intervalles selon la vitesse et les manœuvres.

    • Coordonnées du navire (Latitude et Longitude)
    • Cap sur le fond (COG)
    • Vitesse sur le fond (SOG)
    • Cap (Direction vers laquelle pointe la proue)
    • Statut du navire (En route, Ancré, Manœuvrant, etc.)
    • Vitesse de giration (ROT) (Vitesse de changement de cap)
    • Heure de la dernière mise à jour
  3. Informations de voyage (définies manuellement par l'équipage).
    Envoyées toutes les 6 minutes, définies manuellement par l'équipage

    • Port de destination
    • Heure d'arrivée estimée (ETA)
    • Tirant d'eau (Profondeur du navire sous la surface de l'eau)
    • Type de cargaison (si transmis)
    • Nombre de personnes à bord (facultatif)

Symboles et légendes AIS

Lignes directrices pour la présentation des symboles AIS

SymbolesDescription
Symboles des types de navires
Triangle vertNavire cargo
Triangle bleuNavire à passagers
Triangle noirNavire de pêche
Triangle jauneRemorqueur
Triangle rougePétrolier
Triangle blancNavire militaire
Triangle rouge clignotantNavire spécial (par exemple, pilote, brise-glace)
Triangle rouge clignotantNavire en détresse
Symboles des aides à la navigation
Bouée verteMarqueur tribord (côté droit du chenal)
Bouée rougeMarqueur bâbord (côté gauche du chenal)
Symbole d'ancreZone de mouillage
Symbole de navire (SS)Terminal de ferry ou de passagers
Symbole de grue portuairePort de marchandises
Cercle noirPlateforme offshore
Indicateurs de statut
Triangle pleinNavire en mouvement
Triangle creuxAncré ou amarré
Flèche rotativeEn cours de manœuvre
Icône rouge clignotanteAlerte d'urgence
Point d'exclamation orangeMessage de sécurité AIS
Indicateurs de route et de vitesse
Ligne bleue fineRoute prévue
Ligne pointilléeTrace passée
Icône d'horlogeHeure d'arrivée estimée (ETA)
Icône de vagueVitesse sur l'eau

Paramètres du plugin

Menu → Extensions → Suivi AIS du navire → Paramètres

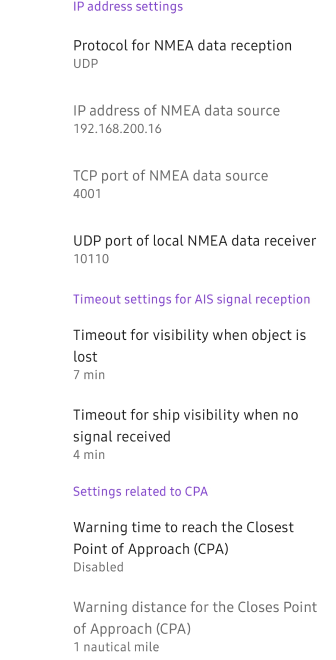

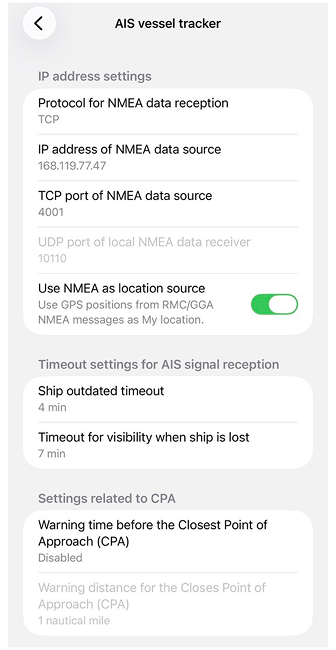

Paramètres AIS

Le plugin Suivi de navires AIS offre divers paramètres pour personnaliser la navigation et l'interaction pour les utilisateurs handicapés. Ces paramètres sont appliqués à tous les profils dans OsmAnd.

ParamètreDescriptionExemple
Paramètres d'adresse IP
ProtocoleChoisir le protocole pour recevoir les données AISUDP/TCP
Adresse IPDéfinir l'IP de la source de données AIS (si TCP est utilisé)192.168.200.16
Port TCPDéfinir le numéro de port TCP pour les données AIS4001
Port UDPDéfinir le port UDP pour la réception AIS d'OsmAnd10110
Délai d'attente de réception du signal AIS
Délai d'attente pour les objets AIS perdusLes navires disparaissent si aucun signal n'est reçu pendant un temps défini3 - 20 min
Délai d'attente pour la visibilité des naviresLes icônes des navires changeront d'état si aucun signal n'est reçu2 - 15 min / Désactivé
Alertes de point de rapprochement le plus proche (CPA)
Temps d'avertissement CPALe navire est marqué en rouge si le temps jusqu'au CPA est inférieur à cette limite1 - 60 min / Désactivé
Distance d'avertissement CPALe navire est marqué en rouge si la distance jusqu'au CPA est inférieure à cette limite0,02 - 2 milles nautiques

Mode de simulation AIS

Vous pouvez simuler les positions des navires AIS à l'aide du plugin de développement OsmAnd.

  1. Télécharger les fichiers texte de données AIS :

  2. Charger les données AIS dans OsmAnd
    Ouvrez Menu → Extensions → Développement → Paramètres → Charger des données AIS à partir d'un fichier et sélectionnez l'un des fichiers téléchargés.

  3. Afficher les navires AIS sur la carte
    Les icônes des navires apparaîtront en fonction des données simulées. Appuyez sur l'icône du navire pour afficher des informations détaillées.

Cet article a été mis à jour pour la dernière fois en mars 2025
