Rastreador de embarcaciones AIS
Resumen
El complemento Rastreador de embarcaciones AIS muestra las posiciones del Sistema de Identificación Automática (AIS) y la información detallada sobre las embarcaciones cercanas. Los datos AIS se reciben a través de una conexión de red desde un receptor AIS externo.
El complemento puede recibir datos NMEA a través de una conexión de red mediante TCP o UDP. Las posiciones GPS recibidas de los mensajes NMEA RMC/GGA también pueden utilizarse como Mi ubicación en OsmAnd.
Este complemento es un proyecto de aficionado y no está diseñado para ser fiable o preciso. NO confíe en este software para la navegación o la seguridad de la vida.
Parámetros de configuración requeridos
Para utilizar el complemento Rastreador de embarcaciones AIS, debe activar el complemento y configurar una conexión de red a una fuente de datos AIS/NMEA externa:
- Activar el complemento Rastreador de embarcaciones AIS en el Menú principal → Complementos → Rastreador de embarcaciones AIS.
- Configurar los ajustes de AIS
- Configurar la conexión a su fuente de datos AIS/NMEA mediante TCP o UDP.
- Comprobar que las embarcaciones se muestran en el mapa de OsmAnd.
En iOS, puede activar adicionalmente Usar NMEA como fuente de ubicación para utilizar las posiciones GPS de los mensajes NMEA RMC/GGA como su ubicación actual en OsmAnd.
Embarcaciones en el mapa
El AIS opera en frecuencias VHF (161.975 MHz y 162.025 MHz) y tiene un alcance de señal limitado debido a la propagación en línea de visión.
Alcance de recepción AIS típico:
- 15–20 millas náuticas (28–37 km)
- Depende de la altura de la antena, las condiciones ambientales y los obstáculos

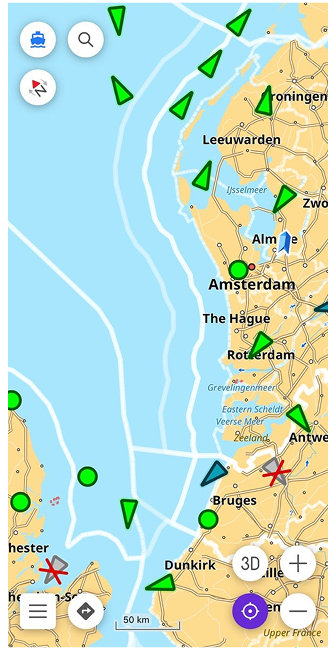

Visualización de AIS en el mapa:
- Android
- iOS
Cuando se configura correctamente, las posiciones de las embarcaciones aparecerán en el mapa. Características clave:
- Las embarcaciones se mueven según la velocidad y el rumbo en tiempo real.
- Nuevos buques entran y salen del área visible dinámicamente.
- Al tocar una embarcación se abre información detallada.

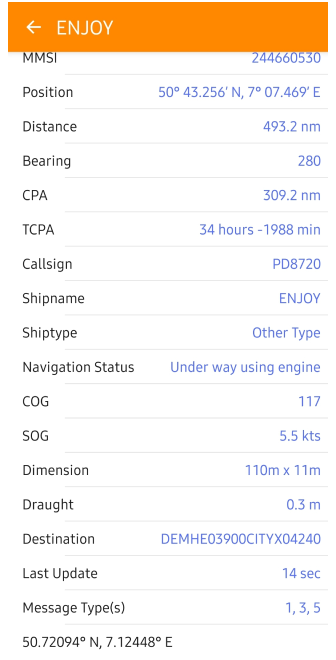

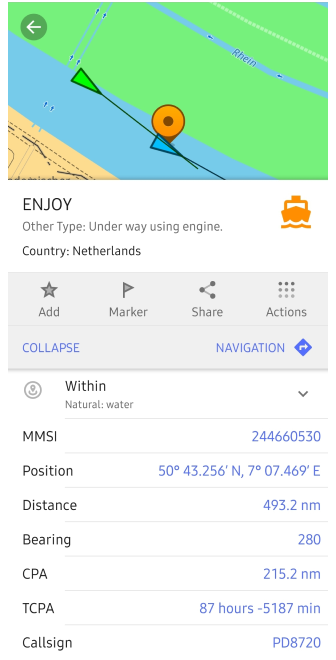

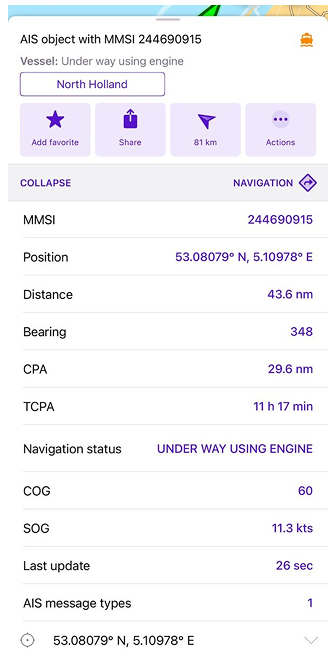

Información de la embarcación AIS
- Android
- iOS
Las embarcaciones AIS transmiten tres tipos de datos:
-
Información estática (datos que no cambian).
Enviada cada 6 minutos o bajo petición.- Nombre de la embarcación (si está configurado)
- MMSI (Identidad del Servicio Móvil Marítimo) (Identificador único de 9 dígitos de la embarcación)
- Número IMO (si está disponible)
- Indicativo de llamada
- Tipo de embarcación (p. ej., Carga, Pasajeros, Embarcación pesquera)
- Dimensiones de la embarcación (Eslora y Manga)
- Posición de la antena AIS (Relativa al casco de la embarcación)
-
Información dinámica (datos en tiempo real).
Enviada a diferentes intervalos dependiendo de la velocidad y la maniobra.- Coordenadas de la embarcación (Latitud y Longitud)
- Rumbo sobre el fondo (COG)
- Velocidad sobre el fondo (SOG)
- Rumbo (Dirección a la que apunta la proa)
- Estado de la embarcación (En navegación, Fondeado, Maniobrando, etc.)
- Velocidad de giro (ROT) (Velocidad de cambio de rumbo)
- Hora de la última actualización
-
Información del viaje (establecida manualmente por la tripulación).
Enviada cada 6 minutos, establecida manualmente por la tripulación- Puerto de destino
- Hora estimada de llegada (ETA)
- Calado (Profundidad de la embarcación bajo la superficie del agua)
- Tipo de carga (si se transmite)
- Número de personas a bordo (opcional)
Símbolos y leyendas de AIS
Directrices para la presentación de símbolos AIS
| Símbolos | Descripción |
|---|---|
| Símbolos de tipos de embarcación | |
| Triángulo verde | Buque de carga |
| Triángulo azul | Buque de pasajeros |
| Triángulo negro | Embarcación pesquera |
| Triángulo amarillo | Remolcador |
| Triángulo rojo | Buque cisterna |
| Triángulo blanco | Embarcación militar |
| Triángulo naranja | Embarcación especial (p. ej., práctico, rompehielos) |
| Triángulo rojo intermitente | Embarcación en peligro |
| Símbolos de ayudas a la navegación | |
| Boya verde | Marca de estribor (lado derecho del canal) |
| Boya roja | Marca de babor (lado izquierdo del canal) |
| Símbolo de ancla | Zona de fondeo |
| Símbolo de barco (SS) | Terminal de ferry o pasajeros |
| Símbolo de grúa portuaria | Puerto de carga |
| Círculo negro | Plataforma offshore |
| Indicadores de estado | |
| Triángulo sólido | Embarcación en movimiento |
| Triángulo hueco | Fondeado o amarrado |
| Flecha giratoria | En maniobra |
| Icono rojo intermitente | Alerta de emergencia |
| Signo de exclamación naranja | Mensaje de seguridad AIS |
| Indicadores de ruta y velocidad | |
| Línea azul delgada | Ruta planificada |
| Línea de puntos | Trazado anterior |
| Icono de reloj | Hora estimada de llegada (ETA) |
| Icono de ola | Velocidad sobre el agua |
Ajustes del complemento
- Android
- iOS

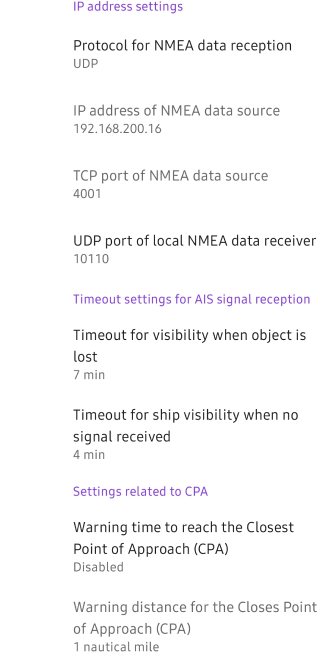

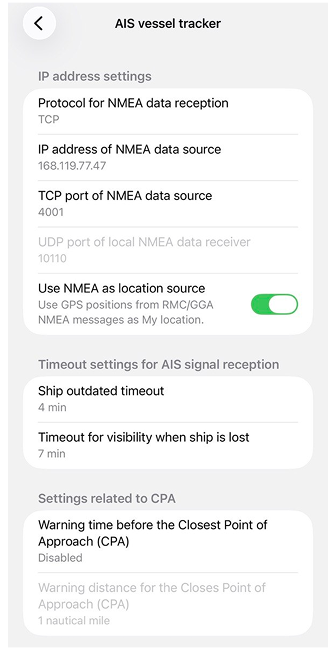

Menú → Complementos → Localizador de buques AIS → Configuración
Menú → Complementos → Rastreador de embarcaciones AIS → Configuración
El complemento Rastreador de embarcaciones AIS ofrece varios ajustes para personalizar la navegación y la interacción para usuarios con discapacidades. Estos ajustes se aplican a todos los perfiles en OsmAnd.
| Ajuste | Descripción | Ejemplo |
|---|---|---|
| Ajustes de dirección IP | ||
| Protocolo | Elija el protocolo para recibir datos AIS | UDP/TCP |
| Dirección IP | Defina la IP de la fuente de datos AIS (si se usa TCP) | 192.168.200.16 |
| Puerto TCP | Defina el número de puerto TCP para los datos AIS | 4001 |
| Puerto UDP | Defina el puerto UDP para la recepción de AIS en OsmAnd | 10110 |
| Recibir datos AIS incluso si OsmAnd está en pausa (solo Android) | Mantener el receptor de mensajes AIS activo si OsmAnd está en pausa o en segundo plano. Si está desactivado, no se reciben mensajes AIS cuando OsmAnd está en segundo plano | Sí/No |
| Usar NMEA como fuente de ubicación (solo iOS) | Utilizar las posiciones GPS de los mensajes NMEA RMC/GGA como Mi ubicación | Activado/Desactivado |
| Tiempo de espera de recepción de señal AIS | ||
| Tiempo de espera para objetos obsoletos | Establece el tiempo de espera para la visibilidad obsoleta de la embarcación: después de este tiempo sin recepción de señal, el símbolo de la embarcación aparecerá tachado | 2 - 15 min / Desactivado |
| Tiempo de espera para la visibilidad cuando se pierde la embarcación | Establece un tiempo de espera para la visibilidad de objetos AIS: si no se recibe señal dentro de la duración especificada, el objeto se eliminará automáticamente de la pantalla | 3 - 20 min |
| Alertas de Punto Más Cercano de Aproximación (CPA) | ||
| Tiempo de advertencia de CPA | La embarcación se marca en rojo si el tiempo hasta el CPA está por debajo de este límite | 1 - 60 min / Desactivado |
| Distancia de advertencia de CPA | La embarcación se marca en rojo si la distancia al CPA está por debajo de este límite | 0.02 - 2 millas náuticas |
Modo de simulación AIS
Puede simular posiciones de embarcaciones AIS utilizando el complemento de Desarrollo de OsmAnd.
-
Descargar archivos de texto de datos AIS:
-
Cargar datos AIS en OsmAnd
Abra Menú → Complementos → Desarrollo → Configuración → Cargar datos AIS desde un archivo y seleccione uno de los archivos descargados. -
Ver embarcaciones AIS en el mapa
Los iconos de las embarcaciones aparecerán según los datos simulados. Toque el icono de la embarcación para ver información detallada.
