متتبع سفن AIS
نظرة عامة
يعرض ملحق متتبع سفن AIS مواقع نظام التعرف الآلي (AIS) ومعلومات مفصلة عن السفن القريبة. يتم استقبال بيانات AIS عبر اتصال شبكي من جهاز استقبال AIS خارجي.
يمكن للملحق استقبال بيانات NMEA عبر اتصال شبكي باستخدام TCP أو UDP. كما يمكن استخدام مواقع GPS المستقبلة من رسائل NMEA من نوع RMC/GGA كموقعي في OsmAnd.
هذا الملحق هو مشروع هواية وغير مصمم للموثوقية أو الدقة. لا تعتمد على هذا البرنامج للملاحة أو لسلامة الحياة.
معلمات الإعداد المطلوبة
لاستخدام ملحق متتبع سفن AIS، تحتاج إلى تفعيل الملحق وتكوين اتصال شبكي بمصدر بيانات AIS/NMEA خارجي:
- تفعيل ملحق متتبع سفن AIS في القائمة الرئيسية ← الملحقات ← متتبع سفن AIS.
- تكوين إعدادات AIS
- تكوين الاتصال بـمصدر بيانات AIS/NMEA باستخدام TCP أو UDP.
- التحقق من عرض السفن على خريطة OsmAnd.
في iOS، يمكنك أيضًا تفعيل استخدام NMEA كمصدر للموقع لاستخدام مواقع GPS من رسائل NMEA من نوع RMC/GGA كموقعك الحالي في OsmAnd.
السفن على الخريطة
يعمل نظام AIS على ترددات VHF (161.975 ميجاهرتز و 162.025 ميجاهرتز) وله نطاق إشارة محدود بسبب انتشار خط البصر.
نطاق استقبال AIS النموذجي:
- 15–20 ميلًا بحريًا (28–37 كم)
- يعتمد على ارتفاع الهوائي والظروف البيئية والعوائق

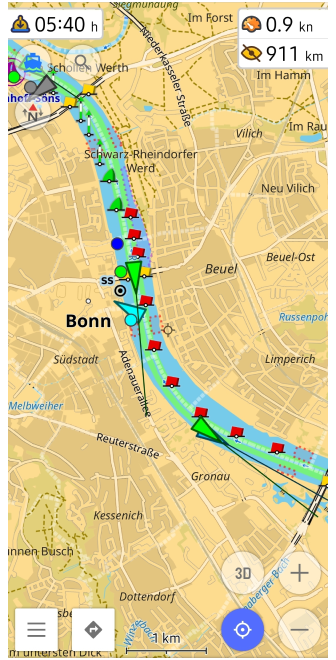

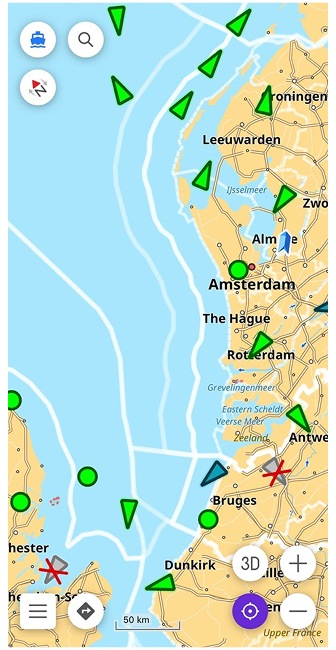

عرض AIS على الخريطة:
- أندرويد
- iOS
عند الإعداد بشكل صحيح، ستظهر مواقع السفن على الخريطة. الميزات الرئيسية:
- تتحرك السفن بناءً على السرعة والمسار في الوقت الفعلي.
- تدخل السفن الجديدة وتخرج من المنطقة المرئية ديناميكيًا.
- النقر على سفينة يفتح معلومات مفصلة.

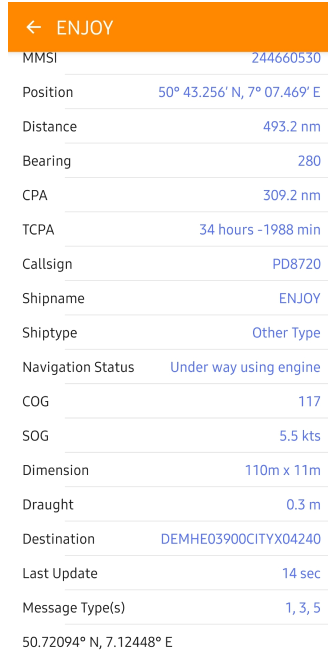

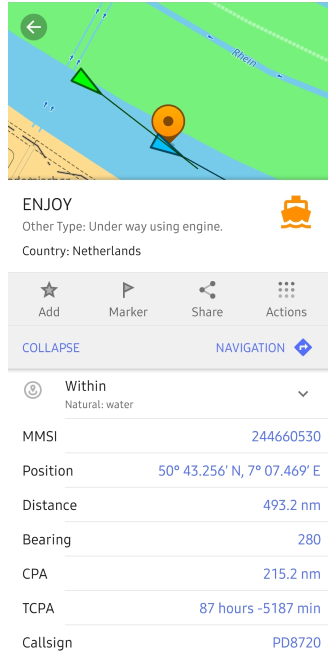

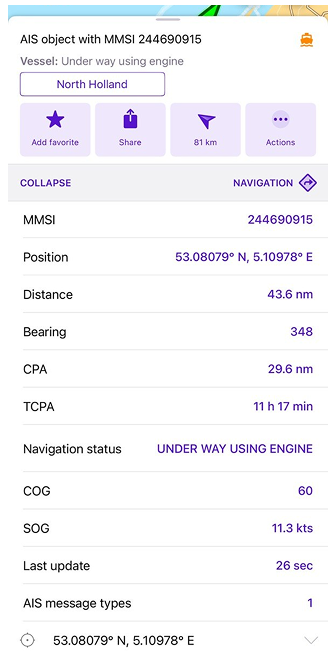

معلومات سفينة AIS
- أندرويد
- iOS
تنقل سفن AIS ثلاثة أنواع من البيانات:
-
المعلومات الثابتة (بيانات لا تتغير).
تُرسل كل 6 دقائق أو عند الطلب.- اسم السفينة (إذا تم تعيينه)
- MMSI (هوية الخدمة المتنقلة البحرية) (معرف فريد للسفينة مكون من 9 أرقام)
- رقم IMO (إذا كان متاحًا)
- علامة النداء
- نوع السفينة (على سبيل المثال، شحن، ركاب، سفينة صيد)
- أبعاد السفينة (الطول والعرض)
- موضع هوائي AIS (بالنسبة لهيكل السفينة)
-
المعلومات الديناميكية (بيانات في الوقت الفعلي).
تُرسل على فترات مختلفة حسب السرعة والمناورة.- إحداثيات السفينة (خط العرض وخط الطول)
- المسار فوق الأرض (COG)
- السرعة فوق الأرض (SOG)
- الاتجاه (الاتجاه الذي يشير إليه مقدمة السفينة)
- حالة السفينة (قيد الإبحار، راسية، مناورة، إلخ.)
- معدل الدوران (ROT) (سرعة تغيير المسار)
- وقت آخر تحديث
-
معلومات الرحلة (يتم تعيينها يدويًا بواسطة الطاقم).
تُرسل كل 6 دقائق، ويتم تعيينها يدويًا بواسطة الطاقم- ميناء الوجهة
- الوقت المقدر للوصول (ETA)
- الغاطس (عمق السفينة تحت سطح الماء)
- نوع الحمولة (إذا تم إرسالها)
- عدد الأشخاص على متنها (اختياري)
رموز ومفاتيح AIS
| الرموز | الوصف |
|---|---|
| رموز أنواع السفن | |
| مثلث أخضر | سفينة شحن |
| مثلث أزرق | سفينة ركاب |
| مثلث أسود | سفينة صيد |
| مثلث أصفر | قاطرة |
| مثلث أحمر | ناقلة |
| مثلث أبيض | سفينة عسكرية |
| مثلث برتقالي | مركبة خاصة (مثل، مرشد، كاسحة جليد) |
| مثلث أحمر وامض | سفينة في محنة |
| رموز المساعدات الملاحية | |
| عوامة خضراء | علامة الجانب الأيمن (الجانب الأيمن من القناة) |
| عوامة حمراء | علامة الجانب الأيسر (الجانب الأيسر من القناة) |
| رمز المرساة | منطقة رسو |
| رمز السفينة (SS) | محطة عبارات أو ركاب |
| رمز رافعة الميناء | ميناء شحن |
| دائرة سوداء | منصة بحرية |
| مؤشرات الحالة | |
| مثلث مصمت | سفينة متحركة |
| مثلث مجوف | راسية أو مربوطة |
| سهم دوار | تجري مناورة |
| أيقونة حمراء وامضة | تنبيه طوارئ |
| علامة تعجب برتقالية | رسالة سلامة AIS |
| مؤشرات المسار والسرعة | |
| خط أزرق رفيع | المسار المخطط له |
| خط منقط | المسار السابق |
| أيقونة الساعة | الوقت المقدر للوصول (ETA) |
| أيقونة الموجة | السرعة فوق الماء |

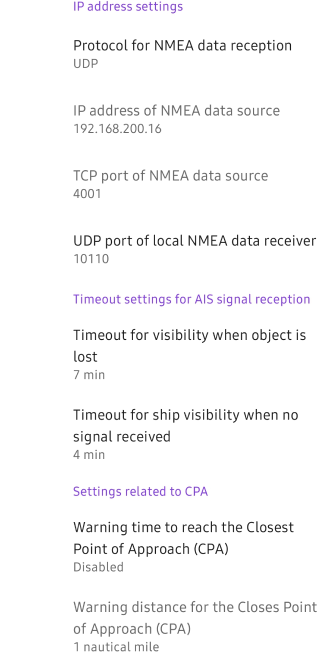

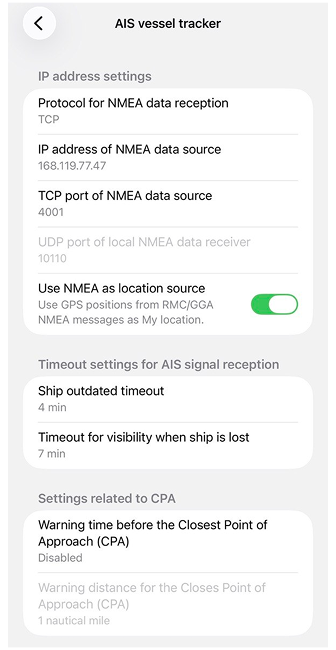

إعدادات الملحق
- أندرويد
- iOS
القائمة → الملحقات → جهاز تعقب السفن AIS → إعدادات
القائمة → الملحقات → AIS vessel tracker → إعدادات
يقدم ملحق متتبع سفن AIS إعدادات متنوعة لتخصيص الملاحة والتفاعل للمستخدمين ذوي الإعاقة. يتم تطبيق هذه الإعدادات على جميع الملفات الشخصية في OsmAnd.
| الإعداد | الوصف | مثال |
|---|---|---|
| إعدادات عنوان IP | ||
| البروتوكول | اختر البروتوكول لاستقبال بيانات AIS | UDP/TCP |
| عنوان IP | حدد عنوان IP لمصدر بيانات AIS (إذا تم استخدام TCP) | 192.168.200.16 |
| منفذ TCP | حدد رقم منفذ TCP لبيانات AIS | 4001 |
| منفذ UDP | حدد منفذ UDP لاستقبال AIS في OsmAnd | 10110 |
| استقبال بيانات AIS حتى لو كان OsmAnd متوقفًا مؤقتًا (أندرويد فقط) | استمر في تشغيل مستمع رسائل AIS إذا كان OsmAnd متوقفًا مؤقتًا أو في الخلفية. إذا تم تعطيله، فلن يتم استقبال رسائل AIS عندما يكون OsmAnd في الخلفية | Yes/No |
| استخدام NMEA كمصدر للموقع (iOS فقط) | استخدام مواقع GPS من رسائل NMEA من نوع RMC/GGA كموقعي | On/Off |
| مهلة استقبال إشارة AIS | ||
| مهلة قِدَم بيانات السفينة | حدد مهلة لظهور السفينة كقديمة البيانات: بعد مرور هذا الوقت دون استقبال إشارة، سيتم شطب رمز السفينة | 2 - 15 min / Disabled |
| مهلة الظهور عند فقدان السفينة | حدد مهلة لظهور كائن AIS: إذا لم يتم استقبال إشارة خلال المدة المحددة، ستتم إزالة الكائن تلقائيًا من العرض | 3 - 20 min |
| تنبيهات أقرب نقطة اقتراب (CPA) | ||
| وقت تحذير CPA | يتم تمييز السفينة باللون الأحمر إذا كان الوقت المتبقي لـ CPA أقل من هذا الحد | 1 - 60 min / Disabled |
| مسافة تحذير CPA | يتم تمييز السفينة باللون الأحمر إذا كانت المسافة إلى CPA أقل من هذا الحد | 0.02 - 2 nautical miles |
وضع محاكاة AIS
يمكنك محاكاة مواقع سفن AIS باستخدام ملحق تطوير OsmAnd.
-
تنزيل ملفات نصوص بيانات AIS:
-
تحميل بيانات AIS إلى OsmAnd
افتح القائمة → الملحقات → تطوير → إعدادات → محاكاة حركة السفن وحدد أحد الملفات التي تم تنزيلها. -
عرض سفن AIS على الخريطة
ستظهر أيقونات السفن بناءً على البيانات المحاكاة. انقر على أيقونة السفينة لعرض معلومات مفصلة.
