Vue d'ensemble

Les cartes raster sont des ajouts importants et utiles aux cartes vectorielles OsmAnd. Elles vous permettent de combiner diverses sources de cartes avec des cartes vectorielles. Par exemple, les informations sur les collines et les pentes sont affichées sous forme de couche raster. Vous pouvez afficher une superposition de sentiers de randonnée, de cartes de pluie, de données de trafic en temps réel et une superposition d'images satellite sur une carte vectorielle de base translucide. Vous pouvez également basculer les cartes par défaut vers des tuiles raster sur le Web.

Cas d'utilisation

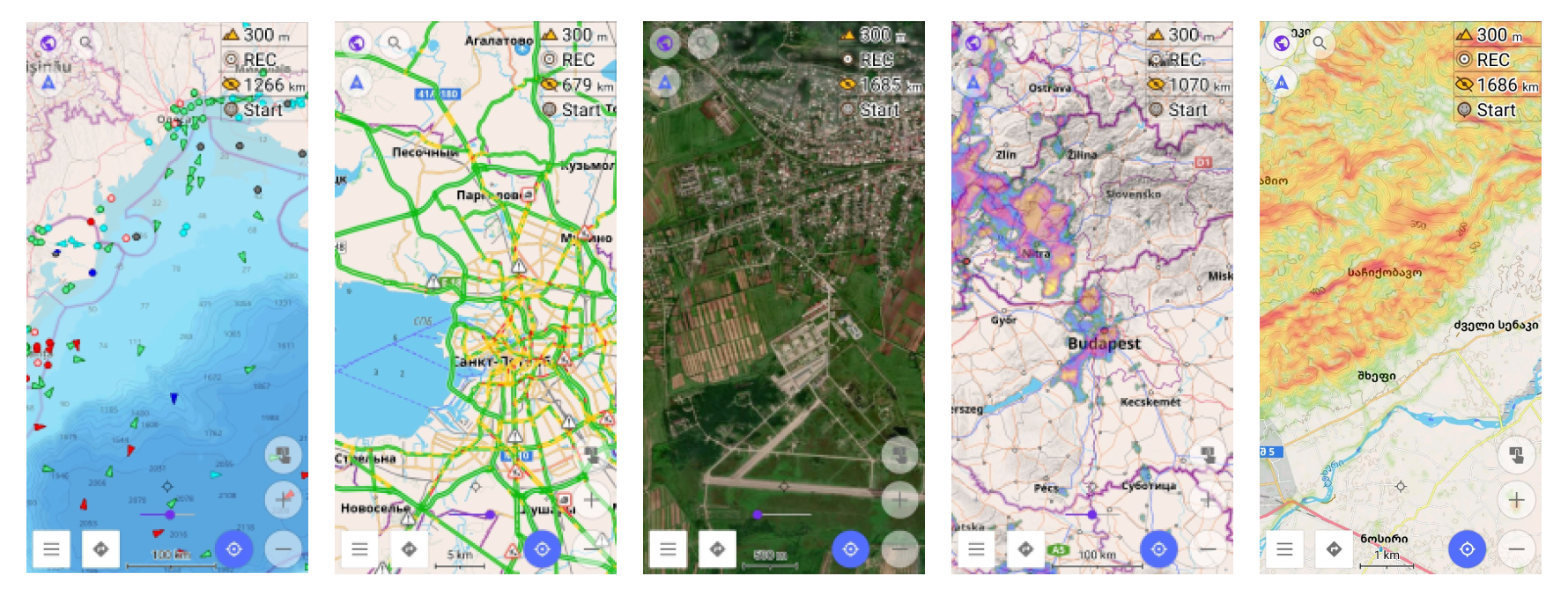

Les cartes raster ont un large éventail d'utilisations. Voici quelques-unes des plus populaires :

• Images satellite en sous-couche.
• Informations sur le trafic en temps réel.
• Prévisions de pluie en superposition.
• Cartes topographiques avec ombrage des collines et des pentes.
• Itinéraires cyclables et de course actifs en superposition.
• Informations sur les navires en temps réel.
• Tuiles OpenStreetMap en ligne pour l'édition OSM.

astuce

Vous pouvez également changer la source principale des cartes, des cartes vectorielles aux tuiles en ligne.

Cartes raster

Les cartes en ligne dans OsmAnd sont composées de données raster, qui sont constituées de pixels (également appelés cellules de grille) - essentiellement un ensemble de petites images connues sous le nom de tuiles. Contrairement aux cartes vectorielles, qui représentent des données comme les routes, les points et les polygones en utilisant des informations binaires, les tuiles de carte raster sont organisées en grille et peuvent apparaître pixelisées à des niveaux de zoom élevés car chaque pixel a une valeur ou une classe fixe.

Comparaison avec les cartes vectorielles par défaut

Avantages :

• Comme les cartes raster sont pré-rendues, elles se chargent plus rapidement, éliminant le besoin pour l'appareil de traiter et de rendre les données en temps réel.
• Les cartes raster peuvent être chargées dynamiquement pendant la navigation.
• Vous pouvez créer un cache hors ligne et télécharger uniquement les tuiles manquantes si nécessaire.
• Vous pouvez utiliser un nombre illimité de sources Web externes pour les cartes raster, ce qui les rend flexibles pour différents types de cartes, comme les vues satellite ou les cartes spécialisées.
• Les données raster, telles que les informations sur le trafic, peuvent être mises à jour régulièrement après expiration (par exemple, toutes les 20-30 minutes, selon la configuration).

Inconvénients :

• Les cartes raster occupent beaucoup plus d'espace que les cartes vectorielles. Par exemple, une carte de ville peut faire 15 Mo en tant que carte vectorielle, mais passer à 50 Mo au niveau de zoom 15, 200 Mo au niveau de zoom 16 et jusqu'à 800 Mo au niveau de zoom 17.
• Vous ne pouvez pas appuyer sur des lieux ou des objets spécifiques sur les cartes raster pour obtenir plus d'informations.
• Les cartes raster ne peuvent pas être stylisées ou modifiées pour exclure des objets spécifiques.
• Un zoom trop important peut rendre l'image pixelisée, surtout si des tuiles haute résolution ne sont pas disponibles.
• Il n'est pas possible de faire pivoter la carte sans faire pivoter le texte, ce qui peut rendre la lecture des étiquettes difficile.

Comment utiliser les cartes raster

Activer le plugin.

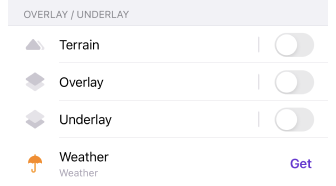

• iOS. Pour iOS, cette fonctionnalité fonctionne par défaut.
• Android. Pour Android, pour utiliser les cartes raster dans OsmAnd, vous devez activer le plugin Cartes en ligne. Suivez ces étapes : Menu → Extensions → Cartes en ligne → ⋮ → Activer

Modifier les paramètres de la couche. Pour améliorer la visibilité et le mélange des couches de carte raster, vous pouvez ajuster la transparence de la couche à l'aide du curseur d'écran. De plus, vous pouvez modifier le style de la carte vectorielle en masquant les polygones, ce qui rend les couches sous-jacentes plus visibles. Ceci est particulièrement utile lors de l'affichage d'images satellite.

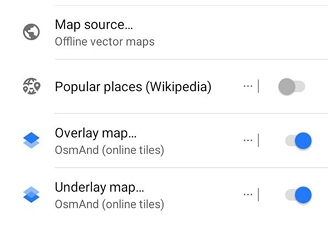

Sélectionner les cartes raster

Android

iOS

Dans OsmAnd, les cartes raster peuvent servir de source de carte supplémentaire aux cartes vectorielles par défaut, qui sont optimisées pour une utilisation hors ligne.

Vous avez la possibilité d'ajouter une ou deux couches de tuiles en ligne pour compléter votre carte de base. Cela vous permet de visualiser jusqu'à trois couches de carte simultanément sur votre écran. Par exemple, vous pouvez avoir la carte vectorielle hors ligne d'OsmAnd comme base, la superposer avec une vue satellite et placer une carte des pistes cyclables comme sous-couche pour plus de détails.

Vous pouvez également ajuster la transparence de la carte de base pour la mélanger avec vos couches. Si nécessaire, vous pouvez activer un curseur de transparence sur l'écran principal pour des ajustements rapides.

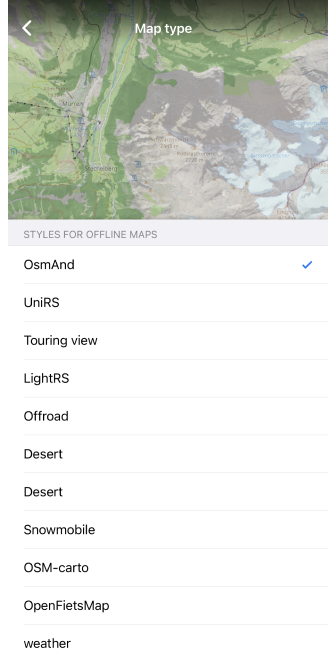

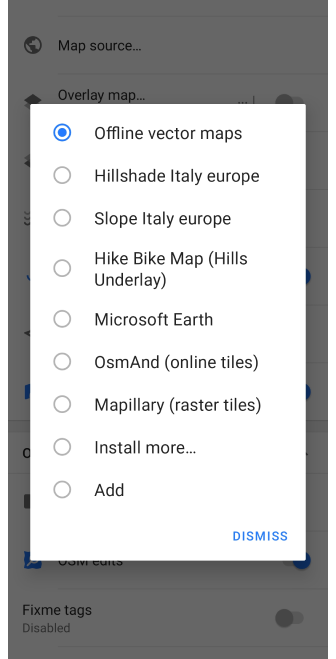

Principal

Android

Aller à : Menu → Configurer la carte → Source de carte…

iOS

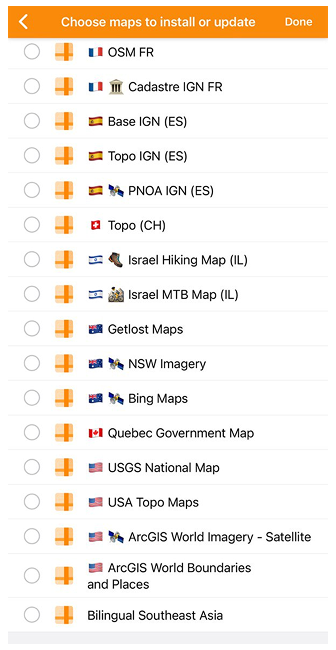

Aller à : Menu → Configurer la carte → Type de carte → Cartes en ligne

Vous pouvez choisir un style de carte dans la liste ou ajouter le vôtre.

Couche de superposition

Android

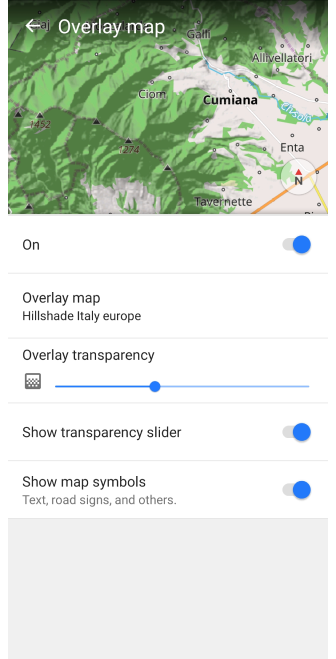

Aller à : Menu → Configurer la carte → Surcouche de carte…

iOS

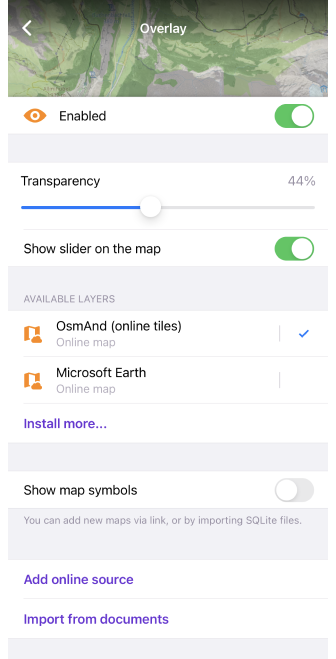

Aller à : Menu → Configurer la carte → Surcouche / Sous-couche → Surcouche

1. Activer/désactiver la carte de sous-couche.
2. Transparence de la superposition (Android)/ Transparence de la carte de superposition (iOS).
3. Afficher le curseur de transparence (Android) / Afficher le curseur sur la carte (iOS). Accès rapide au réglage de la transparence.
4. Source de la carte de superposition (Android) / Couches disponibles (iOS). Vous pouvez choisir une carte de tuiles à installer ou à mettre à jour.
5. Afficher les symboles de carte - tels que le texte, les panneaux de signalisation, et autres.
6. Ajouter une source en ligne (iOS).
7. Importer depuis les documents (iOS).

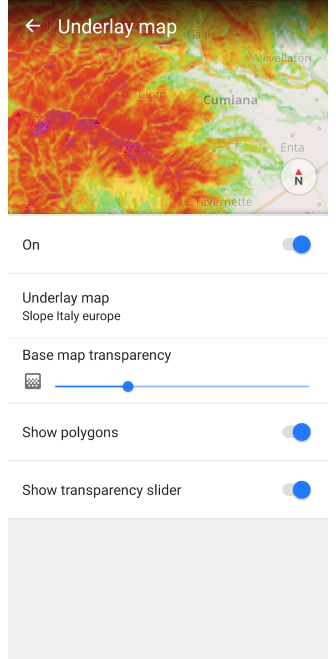

Couche de sous-couche

Android

Aller à : Menu → Configurer la carte → Sous-couche de carte…

iOS

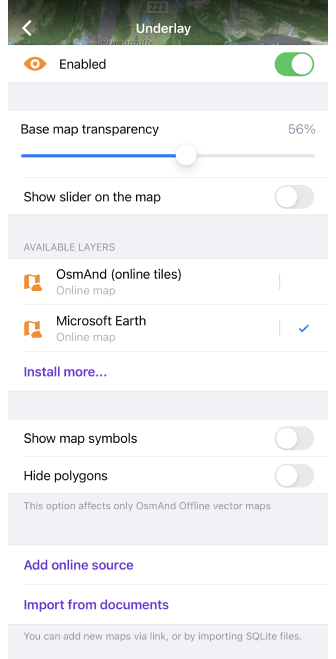

Aller à : Menu → Configurer la carte → Surcouche / Sous-couche → Sous-couche

1. Activer/désactiver la carte de sous-couche.
2. Transparence de la carte de base.
3. Afficher le curseur de transparence (Android) / Afficher le curseur sur la carte (iOS). Accès rapide au réglage de la transparence.
4. Source de la carte de sous-couche (Android) / Couches disponibles (iOS). Vous pouvez choisir une carte de tuiles à installer ou à mettre à jour.
5. Afficher/Masquer les polygones.
6. Ajouter une source en ligne (iOS).
7. Importer depuis les documents (iOS).

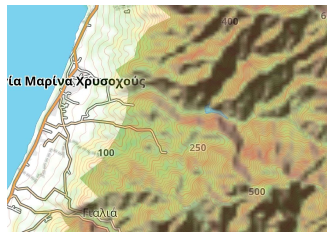

Ombrage / Pente

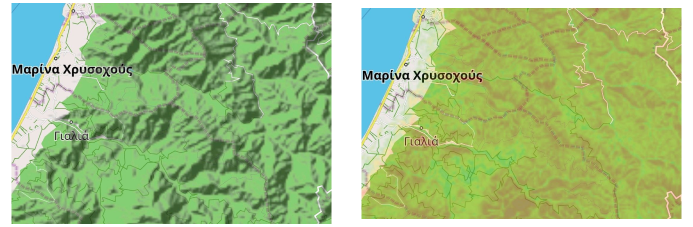

Ombrage et Pente sont des cartes raster hors ligne qui montrent le relief du terrain. Elles sont affichées comme une couche de carte spéciale, une deuxième superposition sur la carte de base. Les cartes contiennent des informations d'élévation supplémentaires pour vous aider à mieux comprendre la pente et les ombres du paysage. Les informations d'Ombrage et de Pente sont basées sur des données provenant d'une seule source, le fichier Global planet, et sont divisées en régions.

Vous n'avez pas besoin de basculer entre les couches Ombrage et Pente, car elles sont fusionnées automatiquement. Vous pouvez sélectionner une seule de ces couches à afficher sur la carte, mais vous avez également la possibilité de les combiner toutes les deux en sous-couche ou en superposition sur d'autres couches pour une représentation plus visuelle du terrain.

Pour commencer avec l'ombrage et la pente, vous devez :

1. Acheter le plugin Topographie :
   • Achats Android
   • Achats iOS
2. Activer le plugin Topographie : Menu → Plugins → ︙ → Activer
3. Sélectionnez la région requise et téléchargez la carte du terrain (3D).
4. Le processus de téléchargement peut prendre un certain temps, en fonction de la taille de la région sélectionnée et de la vitesse de votre connexion Internet.

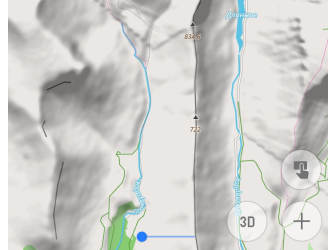

Ombrage et relief 3D

Ombrage	Relief 3D

La différence d'affichage du relief sur la carte lors de l'application de ces paramètres est décrite dans l'article Topographie dans la section correspondante Ombrage et relief 3D.

Configurer les options d'affichage

Android

Aller à : Android Menu → Configurer la carte → Relief

iOS

Aller à : iOS Menu → Configurer la carte → Relief

Vous pouvez personnaliser le niveau de zoom à afficher et la transparence pour l'ombrage et la pente. Vous pouvez en savoir plus dans l'article Topographie.

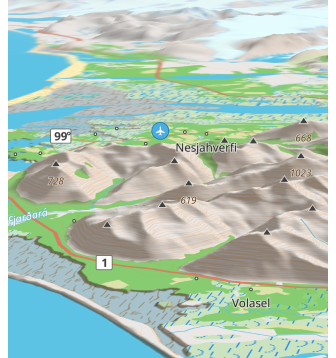

Relief 3D

remarque

Le Relief 3D est une fonctionnalité payante OsmAnd Pro .

La fonctionnalité Relief 3D est une technologie de cartographie qui permet la visualisation du terrain sur une carte à l'aide de modèles tridimensionnels. Cette fonctionnalité ajoute des informations d'élévation à une carte bidimensionnelle normale, ce qui crée un effet 3D et de profondeur et vous permet de mieux visualiser le terrain.

Pour commencer à utiliser le Relief 3D : Vous devez acheter un plan d'achat OsmAnd Pro, activer le plugin Topographie, et activer l'élément Relief 3D dans Menu → Configurer la carte.

Comment fonctionne la fonctionnalité Relief 3D : 1. Pour créer un relief 3D, OsmAnd reçoit des informations sur l'élévation du terrain. 2. Sur la base des données d'élévation, un modèle 3D est créé pour afficher les montagnes, les collines, les vallées et d'autres éléments du terrain sur la carte. 3. OsmAnd affiche ensuite ces modèles tridimensionnels sur une carte plate. La carte peut être zoomée, dézoomée et tournée pour visualiser le terrain sous différents angles et perspectives. 4. L'affichage des courbes de niveau sur la carte ne dépend pas de la source de la carte (en ligne ou hors ligne).

Préparer/Copier les cartes raster sur l'appareil

Il existe plusieurs façons d'ajouter une nouvelle carte raster, de la copier depuis un autre appareil, de la préparer sur un PC et de pré-télécharger des tuiles pour une utilisation hors ligne. Par exemple, vous pouvez créer votre paquet de cartes sur un PC à l'aide de logiciels spéciaux tels que MOBAC, OsmAndMapCreator, etc. Généralement, les cartes raster sont distribuées sous forme de fichiers avec l'extension .sqlitedb.

Voici les principales méthodes pour ajouter une nouvelle source de carte raster qui n'est pas encore définie dans OsmAnd :

• Ouvrir un fichier .sqlitedb prêt à l'emploi avec OsmAnd.
• Importer un paquet avec des cartes en ligne préparées à partir d'une autre application OsmAnd sous forme de paquet .osf spécial via la fonctionnalité d'importation/exportation.
• Créer une nouvelle source de carte en ligne sur l'appareil mobile lui-même.
• Préparer une URL magique avec les paramètres de la source de carte en ligne et l'ouvrir avec OsmAnd.

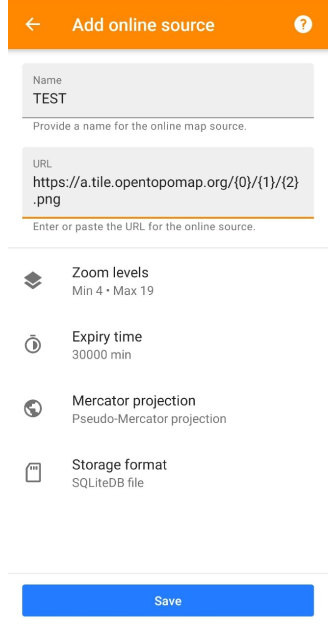

Ajouter une nouvelle source de carte raster en ligne

Android

Aller à : Menu → Configurer la carte → Source de carte… → Ajouter

iOS

Aller à : Menu → Configurer la carte → Surcouche / Sous-couche → Ajouter une source en ligne

Pour créer une source de carte raster, vous devez connaître l'URL d'une tuile, qui est une URL spécifique qui distribue les tuiles de carte dans la projection de Mercator. Par exemple, une URL de tuile pourrait ressembler à ceci : https://tile.osmand.net/hd/6/55/25.png, où tile.osmand.net/hd/ est l'URL de base.

Voici les paramètres clés à configurer lors de la configuration d'une nouvelle source de carte en ligne :

Paramètre	Description
Nom	Fournir un nom pour la nouvelle source de carte en ligne.
Lien	Entrez ou collez l'URL de la source de tuiles en ligne. Assurez-vous qu'elle respecte le format d'URL de tuile.
Niveaux de zoom	Ce paramètre affecte la façon dont la carte est affichée. En tant que type de carte, la carte sera limitée aux niveaux de zoom sélectionnés. En tant que superposition/sous-couche, la carte apparaîtra aux niveaux de zoom sélectionnés, avec une mise à l'échelle ou une réduction appliquée en dehors de ces niveaux.
Date d'expiration	Définissez la durée (en minutes) après laquelle les tuiles mises en cache seront actualisées. Vous pouvez laisser ce champ vide si vous ne souhaitez pas que les tuiles se rechargent automatiquement. 1 jour = 1440 minutes 1 semaine = 10 080 minutes 30 jours = 43 200 minutes
Projection Mercator	Choisissez entre la projection Pseudo-Mercator et la projection Mercator elliptique, selon la source.
Format de la source / Format de stockage	Sélectionnez la façon dont les tuiles doivent être stockées : soit dans un fichier SQLiteDB, soit sous forme d'une image par tuile.

URL magique pour installer la source de carte

Les cartes en ligne peuvent être ajoutées avec un lien spécial à la liste des cartes raster OsmAnd. Cliquez sur ce lien et choisissez OsmAnd pour l'ouvrir :

http://osmand.net/add-tile-source?name=TEST&min_zoom=9&max_zoom=15&url_template=https://a.tile.opentopomap.org/{0}/{1}/{2}.png

Paramètre du lien	Exemple
[Partie constante]	http://osmand.net/add-tile-source
[Séparateurs]	? &
[Nom]	name=TEST
[URL]	url_template=https://a.tile.opentopomap.org/{0}/{1}/{2}.png
[Niveaux de zoom]	min_zoom=9 / max_zoom=15

Vous trouverez une carte en ligne ajoutée dans la liste du menu Couche principale / Sous-couche / Superposition.

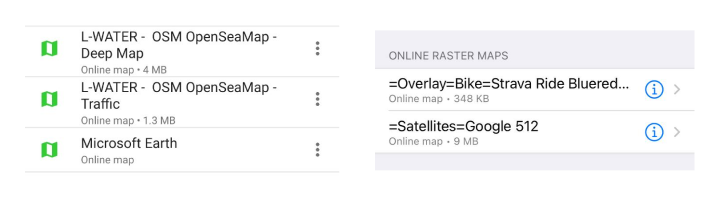

Gérer les cartes raster

Les cartes raster peuvent occuper une quantité importante d'espace disque, vous devrez donc peut-être le vérifier régulièrement. Pour les grands ensembles de données, il est recommandé d'utiliser la source raster SQLite car elle stockera toutes les tuiles dans 1 grand fichier (base de données SQLite).

• Format SQ Lite
• Format Metainfo

Pour changer le format des tuiles, vous pouvez choisir Format de stockage dans le menu d'édition des cartes en ligne :

• Android : Menu → Cartes et Ressources → Gérer → Cartes tuilées en ligne ou en cache → choisir les cartes en ligne → ⋮ → Modifier → Format de stockage → Fichier SQLiteDB / Un fichier image par tuile
• iOS : Menu → Cartes et Ressources → Gérer → Cartes raster en ligne → i → Modifier → Format de la source → Fichier SQLiteDB / Un fichier image par tuile

Effacer le cache des cartes raster

Les tuiles sont stockées dans le cache lors de l'utilisation des cartes raster en ligne comme couche principale / superposition / sous-couche. Vous pouvez voir la taille de votre fichier SQ Lite sous le nom de votre carte en ligne dans la liste. Parfois, un nettoyage régulier est nécessaire pour accélérer l'affichage des tuiles ou pour mettre à jour les données.

Pour effacer le cache des tuiles de carte, vous devez effectuer les opérations suivantes :

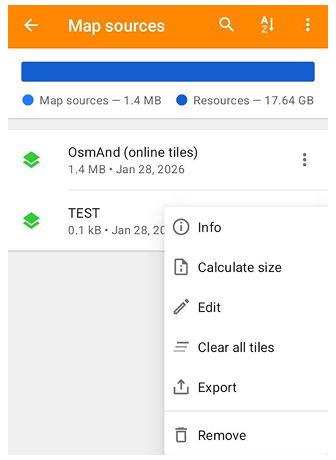

• Android : Menu → Cartes et Ressources → Gérer → Cartes tuilées en ligne ou en cache → choisir les cartes en ligne → ⋮ → Supprimer toutes les tuiles

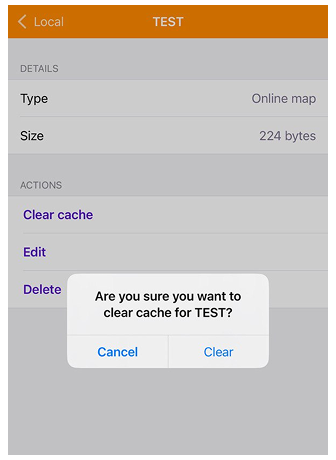

• iOS : Menu → Cartes et Ressources → Gérer → Cartes raster en ligne → i → Effacer le cache

Télécharger / Mettre à jour les tuiles

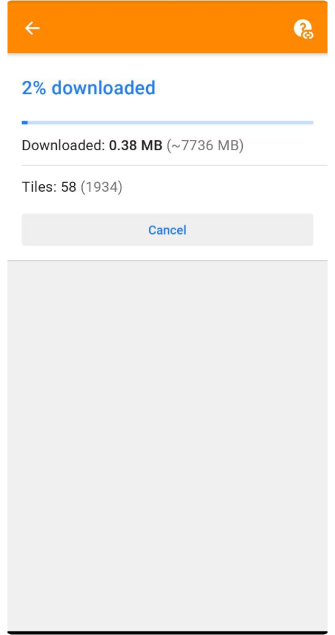

Si vous souhaitez accéder aux cartes raster hors ligne, vous devrez peut-être précharger les tuiles. Cela peut être fait sur votre appareil mobile, mais sachez que certains services peuvent bloquer les téléchargements de gros paquets. Vous pouvez également utiliser la même fonctionnalité pour mettre à jour les tuiles déjà téléchargées pour les zones sélectionnées, sinon OsmAnd continuera à afficher les tuiles déjà stockées dans le cache.

Pour que les cartes mettent automatiquement à jour les tuiles après un certain temps, vous pouvez définir un temps d'expiration, puis OsmAnd rechargera les tuiles dès qu'elles seront affichées.

Android

iOS

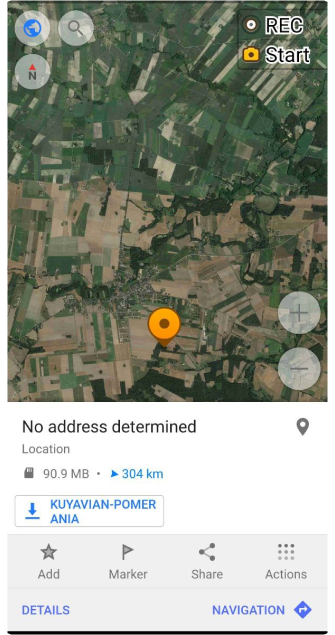

• Pour télécharger ou mettre à jour les tuiles raster, vous devez sélectionner la source de la carte en ligne comme source de carte principale (Android / iOS). Vous pouvez également sélectionner les tuiles en ligne séparément pour la carte Superposition ou pour la Sous-couche (uniquement pour Android).

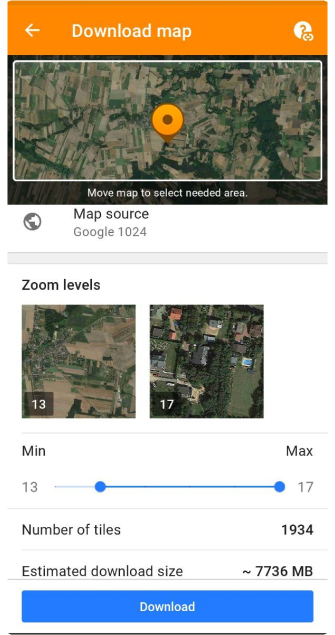

• Pour la version Android de l'application OsmAnd, vous devez sélectionner une zone en fonction de la taille de l'écran de votre appareil et effectuer un appui long sur la carte. Ensuite, sélectionnez Actions dans le menu contextuel de la carte et l'option Télécharger la carte ou Mettre à jour la carte. Sur l'écran Télécharger la carte, modifiez les paramètres nécessaires et appuyez sur Télécharger.

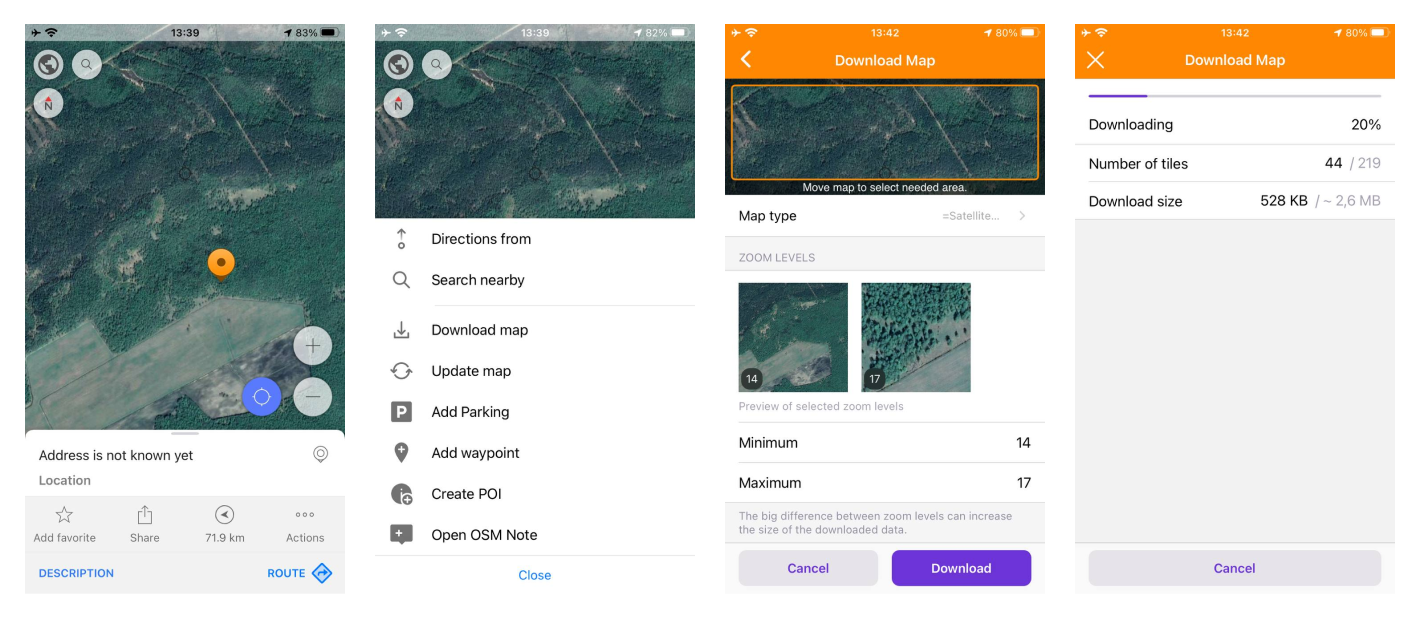

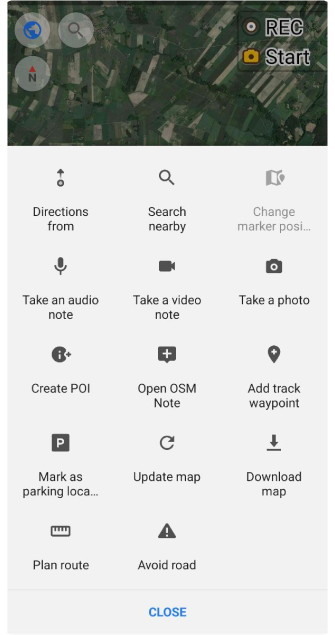

• Dans la version iOS de l'application OsmAnd, vous devez appuyer longuement sur la carte, puis sélectionner Actions et l'option Télécharger la carte ou Mettre à jour la carte dans le menu contextuel de la carte. Sur l'écran Télécharger la carte, vous pouvez sélectionner la zone requise et modifier les paramètres nécessaires. Après avoir défini tous les paramètres, vous pouvez voir le nombre de tuiles et la taille du téléchargement.

Modifier les paramètres de la carte raster

Android

Aller à : Menu → Cartes et Ressources → Gérer → Cartes tuilées en ligne ou en cache → choisir les cartes en ligne → ⋮ → Modifier

iOS

Aller à : Menu → Cartes et Ressources → Gérer → Cartes raster en ligne → i → Modifier

Les cartes raster peuvent être utilisées telles qu'elles existent déjà si les tuiles sont déjà cartographiées. Si les cartes raster sont fournies en ligne, il y a toujours une URL de base qui doit être configurée. Il y a quelques paramètres de base supplémentaires qui peuvent être modifiés pour les cartes raster, vous pouvez en savoir plus à ce sujet dans cette section de l'article. Des paramètres plus complexes sont encodés dans les composants internes du format SQ Lite.
