AIS-Schiffs-Tracker

Übersicht

Das Plugin AIS-Schiffs-Tracker zeigt Positionen des Automatischen Identifikationssystems (AIS) und detaillierte Informationen über Schiffe in der Nähe an. Die AIS-Daten werden über eine Netzwerkverbindung von einem externen AIS-Empfänger empfangen.

Das Plugin kann NMEA-Daten über eine Netzwerkverbindung per TCP oder UDP empfangen. GPS-Positionen aus RMC/GGA-NMEA-Nachrichten können in OsmAnd auch als Mein Standort verwendet werden.

DISCLAIMER

Dieses Plugin ist ein Hobbyprojekt und nicht auf Zuverlässigkeit oder Genauigkeit ausgelegt. VERLASSEN SIE SICH NICHT auf diese Software für die Navigation oder die Sicherheit von Menschenleben.

Erforderliche Einrichtungsparameter

Um das Plugin AIS-Schiffs-Tracker zu verwenden, müssen Sie das Plugin aktivieren und eine Netzwerkverbindung zu einer externen AIS/NMEA-Datenquelle konfigurieren:

1. Aktivieren Sie das Plugin AIS-Schiffs-Tracker im Hauptmenü → Plugins → AIS-Schiffs-Tracker.
2. Konfigurieren Sie die AIS-Einstellungen
3. Konfigurieren Sie die Verbindung zu Ihrer AIS/NMEA-Datenquelle über TCP oder UDP.
4. Überprüfen Sie, ob die Schiffe auf der OsmAnd-Karte angezeigt werden.

Unter iOS können Sie zusätzlich NMEA als Standortquelle verwenden aktivieren, um GPS-Positionen aus RMC/GGA-NMEA-Nachrichten als Ihren aktuellen Standort in OsmAnd zu nutzen.

Schiffe auf der Karte

AIS arbeitet auf VHF-Frequenzen (161,975 MHz und 162,025 MHz) und hat aufgrund der Sichtlinienausbreitung eine begrenzte Signalreichweite.

Typische AIS-Empfangsreichweite:

• 15–20 Seemeilen (28–37 km)
• Abhängig von Antennenhöhe, Umgebungsbedingungen und Hindernissen

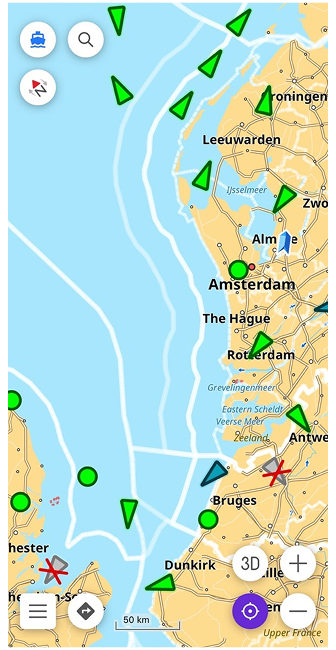

AIS-Anzeige auf der Karte:

Android

iOS

Bei korrekter Einrichtung werden die Schiffspositionen auf der Karte angezeigt. Hauptmerkmale:

• Schiffe bewegen sich basierend auf Echtzeit-Geschwindigkeit und -Kurs.
• Neue Schiffe fahren dynamisch in den sichtbaren Bereich ein und aus.
• Durch Tippen auf ein Schiff werden detaillierte Informationen geöffnet.

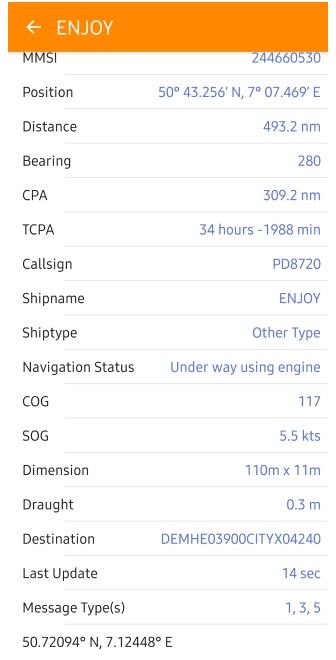

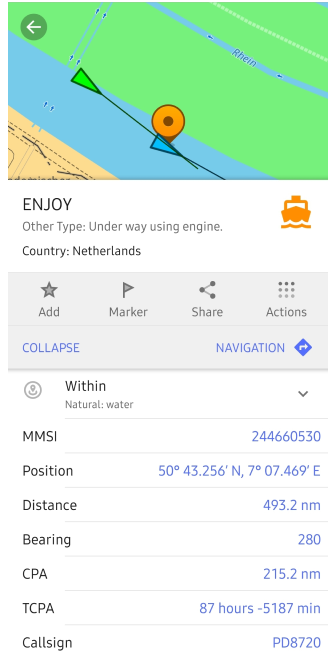

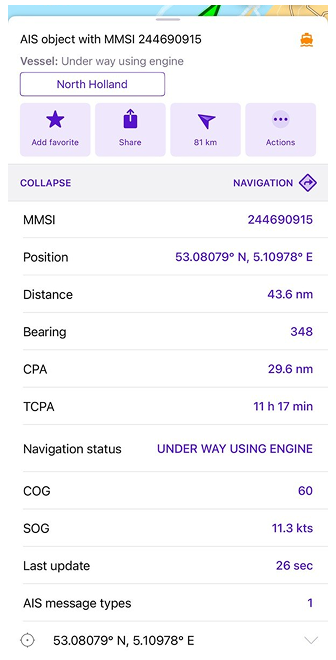

AIS-Schiffsinformationen

Android

iOS

AIS-Schiffe senden drei Arten von Daten:

1. Statische Informationen (unveränderliche Daten).
   Wird alle 6 Minuten oder auf Anfrage gesendet.

   • Schiffsname (falls festgelegt)
   • MMSI (Maritime Mobile Service Identity) (Eindeutige 9-stellige Schiffskennung)
   • IMO-Nummer (falls verfügbar)
   • Rufzeichen
   • Schiffstyp (z. B. Fracht-, Passagier-, Fischereifahrzeug)
   • Schiffsabmessungen (Länge und Breite)
   • Position der AIS-Antenne (Relativ zum Schiffsrumpf)

2. Dynamische Informationen (Echtzeitdaten).
   Wird in unterschiedlichen Intervallen gesendet, abhängig von Geschwindigkeit und Manövrierverhalten.

   • Schiffskoordinaten (Breitengrad & Längengrad)
   • Kurs über Grund (COG)
   • Geschwindigkeit über Grund (SOG)
   • Steuerkurs (Richtung, in die der Bug zeigt)
   • Schiffsstatus (In Fahrt, vor Anker, manövrierend usw.)
   • Drehgeschwindigkeit (ROT) (Geschwindigkeit der Kursänderung)
   • Zeit der letzten Aktualisierung

3. Reiseinformationen (manuell von der Besatzung eingestellt).
   Wird alle 6 Minuten gesendet, manuell von der Besatzung eingestellt

   • Zielhafen
   • Geschätzte Ankunftszeit (ETA)
   • Tiefgang (Tiefe des Schiffes unter der Wasseroberfläche)
   • Ladungsart (falls übermittelt)
   • Anzahl der Personen an Bord (optional)

AIS-Symbole und Legenden

Guidelines for AIS Symbol Presentation

Symbole	Beschreibung
Schiffstyp-Symbole
Grünes Dreieck	Frachtschiff
Blaues Dreieck	Passagierschiff
Schwarzes Dreieck	Fischereifahrzeug
Gelbes Dreieck	Schlepper
Rotes Dreieck	Tanker
Weißes Dreieck	Militärschiff
Oranges Dreieck	Spezialfahrzeug (z. B. Lotse, Eisbrecher)
Blinkendes rotes Dreieck	Schiff in Not
Symbole für Navigationshilfen
Grüne Boje	Steuerbord-Markierung (rechte Seite des Fahrwassers)
Rote Boje	Backbord-Markierung (linke Seite des Fahrwassers)
Ankersymbol	Ankerplatz
Schiffssymbol (SS)	Fähr- oder Passagierterminal
Hafenkransymbol	Frachthafen
Schwarzer Kreis	Offshore-Plattform
Statusanzeigen
Ausgefülltes Dreieck	Fahrendes Schiff
Hohles Dreieck	Vor Anker oder festgemacht
Drehender Pfeil	Führt ein Manöver durch
Rot blinkendes Symbol	Notfallalarm
Oranges Ausrufezeichen	AIS-Sicherheitsmeldung
Routen- und Geschwindigkeitsanzeigen
Dünne blaue Linie	Geplante Route
Gepunktete Linie	Vergangener Kurs
Uhr-Symbol	Geschätzte Ankunftszeit (ETA)
Wellen-Symbol	Geschwindigkeit durchs Wasser

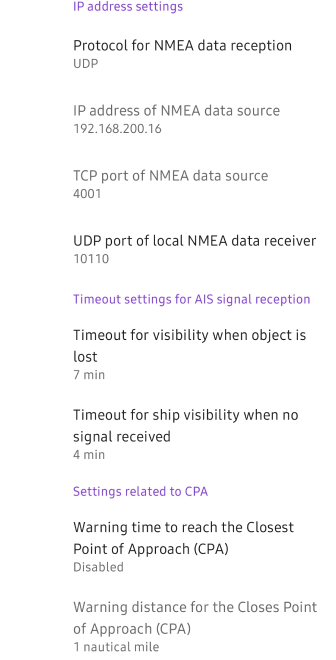

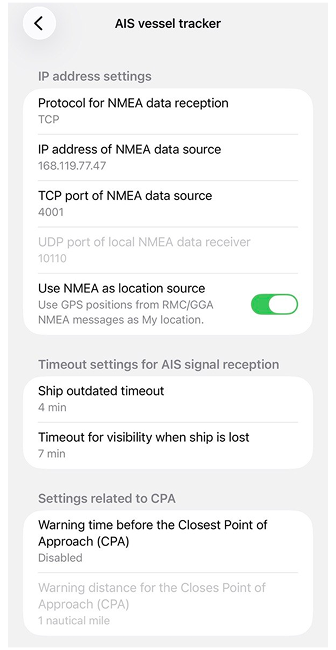

Plugin-Einstellungen

Android

Menü → Erweiterungen → AIS-Schiffstracker → Einstellungen

iOS

Menü → Erweiterungen → AIS-Schiffs-Tracker → Einstellungen

Das Plugin AIS-Schiffs-Tracker bietet verschiedene Einstellungen zur Personalisierung der Navigation und Interaktion für Benutzer mit Behinderungen. Diese Einstellungen gelten für alle Profile in OsmAnd.

Einstellung	Beschreibung	Beispiel
IP-Adresseinstellungen
Protokoll	Wählen Sie das Protokoll für den Empfang von AIS-Daten	UDP/TCP
IP-Adresse	Definieren Sie die IP der AIS-Datenquelle (wenn TCP verwendet wird)	192.168.200.16
TCP-Port	Definieren Sie die TCP-Portnummer für AIS-Daten	4001
UDP-Port	Definieren Sie den UDP-Port für den OsmAnd-AIS-Empfang	10110
AIS-Daten auch bei pausiertem OsmAnd empfangen (nur Android)	Den AIS-Nachrichten-Listener weiterlaufen lassen, wenn OsmAnd pausiert oder im Hintergrund ist. Wenn deaktiviert, werden keine AIS-Nachrichten empfangen, wenn OsmAnd im Hintergrund ist	Ja/Nein
NMEA als Standortquelle verwenden (nur iOS)	GPS-Positionen aus RMC/GGA-NMEA-Nachrichten als Mein Standort verwenden	Ein/Aus
Zeitüberschreitung für AIS-Signalempfang
Zeitüberschreitung für veraltete Schiffe	Legen Sie die Zeitüberschreitung für veraltete Schiffe fest: Nach dieser Zeit ohne Signalempfang wird das Schiffssymbol durchgestrichen	2 - 15 min / Deaktiviert
Zeitüberschreitung für die Sichtbarkeit bei verlorenem Schiff	Legen Sie eine Zeitüberschreitung für die Sichtbarkeit von AIS-Objekten fest: Wird innerhalb der angegebenen Dauer kein Signal empfangen, wird das Objekt automatisch von der Anzeige entfernt	3 - 20 min
Warnungen zum nächstgelegenen Annäherungspunkt (CPA)
CPA-Warnzeit	Das Schiff wird rot markiert, wenn die Zeit bis zum CPA unter diesem Grenzwert liegt	1 - 60 min / Deaktiviert
CPA-Warnabstand	Das Schiff wird rot markiert, wenn der Abstand zum CPA unter diesem Grenzwert liegt	0,02 - 2 Seemeilen

AIS-Simulationsmodus

Sie können AIS-Schiffspositionen mit dem OsmAnd-Entwicklungs-Plugin simulieren.

1. Laden Sie AIS-Daten-Textdateien herunter:

   • AIS Test 1
   • AIS Test 2
   • Single 3

2. Laden Sie AIS-Daten in OsmAnd
   Öffnen Sie Menü → Erweiterungen → Entwicklung → Einstellungen → AIS-Daten aus Datei laden und wählen Sie eine der heruntergeladenen Dateien aus.

3. Sehen Sie sich AIS-Schiffe auf der Karte an
   Schiffssymbole werden basierend auf den simulierten Daten angezeigt. Tippen Sie auf das Schiffssymbol, um detaillierte Informationen anzuzeigen.
