Topografia

Panoramica

Funzione a pagamento

Il plugin Topografia è una funzione a pagamento dell'app OsmAnd.

La topografia è una caratteristica importante della cartografia che fornisce informazioni per valutare visivamente il rilievo del terreno. Le informazioni topografiche come le Curve di livello, il Terreno (Ombreggiatura e Pendenza) e il Rilievo 3D aiutano a effettuare una valutazione visiva della conformazione del terreno, visualizzando l'altitudine, il rilievo, gli estremi, la ripidità o i punti di uguale altezza.

Ogni funzione fornita da questo plugin è un livello di mappa indipendente che, quando abilitato, può essere visualizzato sopra o sotto la sorgente della mappa principale a seconda delle impostazioni.

Il plugin Topografia fornisce l'accesso ai seguenti tipi di mappe:

• Curve di livello. Si tratta di una mappa vettoriale rappresentata in metri o piedi. Le curve di livello mostrano i livelli di altitudine e aiutano a visualizzare il terreno.
• Ombreggiatura. Tipi di mappe con ombreggiatura di colline e pendii rendono il rilievo più visibile e aiutano a interpretare visivamente il terreno.
• Pendenza. Livello raster che fornisce informazioni sulla ripidità dei pendii, che possono essere importanti per la pianificazione del percorso e la sicurezza.
• Rilievo 3D. È una mappa vettoriale che fornisce una rappresentazione tridimensionale del terreno, disponibile solo con l'abbonamento OsmAnd Pro.

Android

Curve di livello	Ombreggiatura	Pendenza

iOS

Curve di livello	Ombreggiatura	Pendenza

Licenza per i dati DEM utilizzati da OsmAnd per il rilevamento del terreno

I dati di altitudine sulla mappa (tra 70 gradi di latitudine nord e 70 gradi di latitudine sud) sono stati ottenuti da misurazioni effettuate nell'ambito della Shuttle Radar Topography Mission (SRTM). Essa ha utilizzato l'Advanced Spaceborne Thermal Emission and Reflection Radiometer (ASTER), il principale strumento di imaging nel sistema di osservazione della Terra della NASA. Per informazioni complete, consultare la Licenza.

Dati DEM (DSM)

• ALOS DEM. I dati originali utilizzati per questo prodotto sono stati forniti da AW3D di JAXA.

• MERIT DEM.

• ArcticDEM: Porter, Claire; Morin, Paul; Howat, Ian; Noh, Myoung-Jon; Bates, Brian; Peterman, Kenneth; Keesey, Scott; Schlenk, Matthew; Gardiner, Judith; Tomko, Karen; Willis, Michael; Kelleher, Cole; Cloutier, Michael; Husby, Eric; Foga, Steven; Nakamura, Hitomi; Platson, Melisa; Wethington, Michael, Jr.; Williamson, Cathleen; Bauer, Gregory; Enos, Jeremy; Arnold, Galen; Kramer, William; Becker, Peter; Doshi, Abhijit; D’Souza, Cristelle; Cummins, Pat; Laurier, Fabien; Bojesen, Mikkel, 2018, “ArcticDEM”, Harvard Dataverse, V1.

• Modelli digitali del terreno (DTM) LiDAR di Sonny dell'Europa.

Parametri di configurazione richiesti

Per visualizzare i dati di Curve di livello e Terreno (Ombreggiatura, Pendenza) sulla mappa:

1. Acquisto: Piano di acquisto OsmAnd+, OsmAnd Maps+ o OsmAnd Pro
2. Abilitare il plugin Topografia nella sezione Plugin del Menu principale.
3. Scaricare: Mappe di curve di livello, ombreggiatura, pendenza o terreno (3D).
4. Abilitare e regolare: Curve di livello, Ombreggiatura o Pendenza per la visualizzazione della mappa.
5. Puoi anche guardare il tutorial su YouTube.

Per visualizzare il Rilievo 3D è necessario acquistare il piano OsmAnd Pro, che include l'accesso al plugin Topografia.

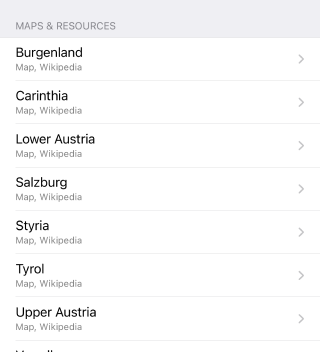

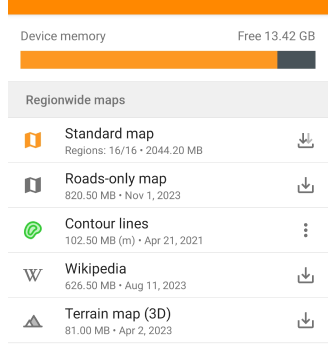

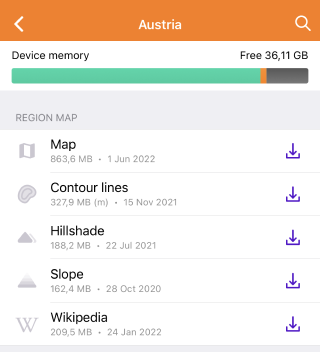

Scarica mappe

Per iniziare a lavorare con la funzionalità del plugin, è necessario scaricare le mappe di interesse. Alcune mappe, come le curve di livello per le regioni montuose, possono essere piuttosto grandi, superando i 2 GB, e potrebbero non essere supportate su dispositivi obsoleti.

Per un lavoro stabile e per risparmiare risorse, è possibile scaricare una mappa non dell'intero paese, ma di sue regioni specifiche, se tali regioni sono offerte nell'applicazione. Le informazioni sulla dimensione di ogni tipo di mappa sono elencate sotto il loro nome.

Mappe Rilievo 3D

Android

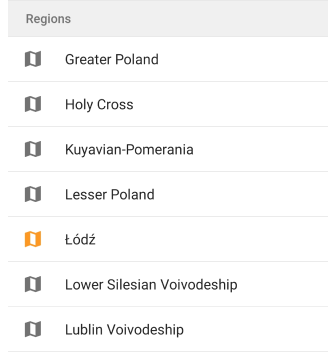

Vai a: Menù → Mappe e risorse → Regioni

iOS

Vai a: Menù → Mappe e risorse → Mondiale

È necessario scaricare le mappe Mappa terreno (3D) per visualizzare Ombreggiatura, Pendenza e Rilievo 3D. Dopo aver scaricato le mappe, è possibile visualizzare le Curve di livello e il Terreno utilizzando la sezione Configura mappa del Menu principale.

Se la mappa visualizzata sullo schermo non è scaricata, allora in Menu → Configura mappa → Sezione Topografia → Terreno in fondo all'elenco delle funzioni verrà visualizzata la sezione Scarica mappe con le mappe aggiuntive suggerite.

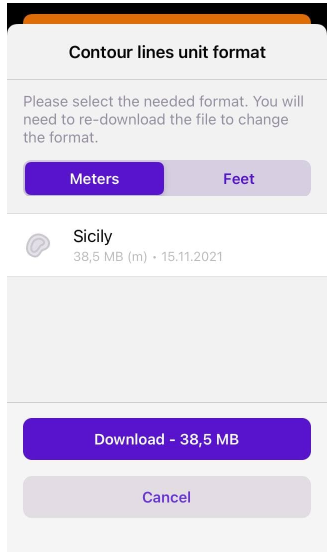

Curve di livello (metri o piedi)

Android

iOS

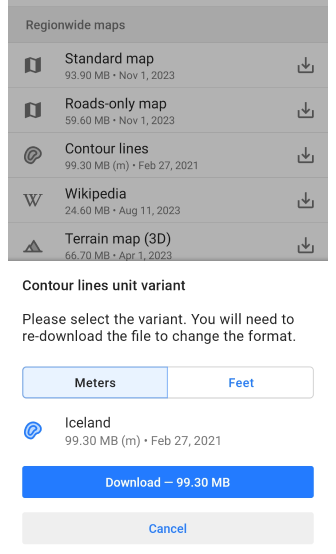

Per le Curve di livello, è necessario determinare in quali unità (metri o piedi) verranno visualizzate sulla mappa e scaricare la versione appropriata della mappa sul dispositivo.

Le opzioni di unità non sono intercambiabili, quindi se è necessario passare da metri a piedi o viceversa, è necessario disinstallare la versione precedente della mappa delle curve di livello per scaricare la nuova versione.

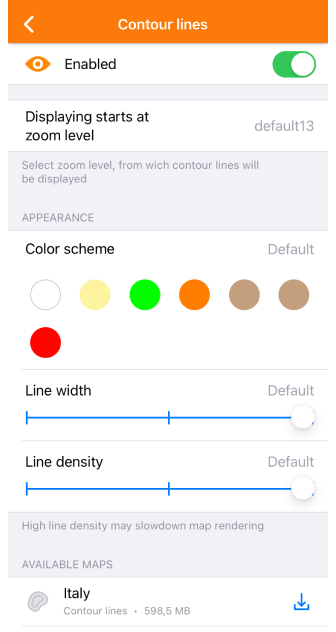

Curve di livello

Android

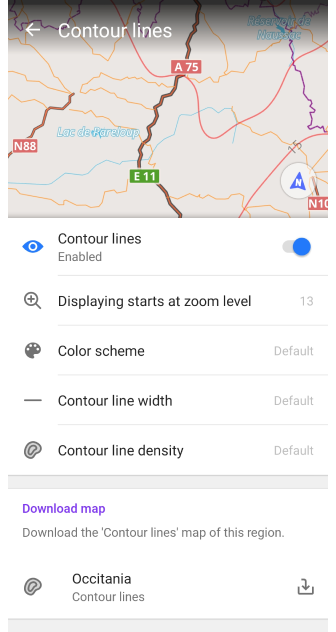

Vai a: Menù → Configura la mappa → Topografia → Linee isoipse

iOS

Vai a: Menù → Configura la mappa → Topografia → Curve di livello

Le curve di livello sono una rappresentazione grafica delle elevazioni su una mappa e sono disponibili come mappe vettoriali. Formano linee corrispondenti a punti con la stessa altitudine, che formano contorni che consentono di determinare in quale direzione e quanto pende la superficie.

Quando si utilizza il motore di rendering della mappa:

• Versione 2 (OpenGL). Le curve di livello sono supportate sia nella visualizzazione 3D che nella modalità rilievo 3D.
• Versione 1. Le curve di livello non sono supportate quando si utilizzano mappe a tessere provenienti da Internet.

Impostazioni aspetto:

• Linee isoipse. Attiva o disattiva le curve di livello.
• Mostra dal livello di zoom. Definisci i livelli di zoom a cui le curve di livello sono visibili.
• Schema colori. Scegli il colore per la visualizzazione delle curve di livello.
• Spessore linee isoipse. Regola la larghezza delle curve di livello.
• Densità linee isoipse. Seleziona la densità delle curve di livello (Bassa, Media, Alta). Densitá più elevate potrebbero influire sulla velocità di caricamento.
• Mappe e risorse. Visualizza e scarica le mappe delle curve di livello per la regione corrente e le aree vicine.

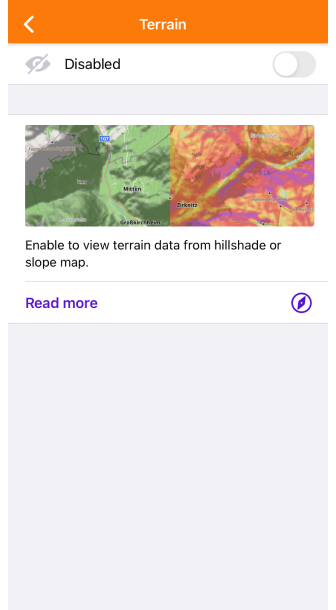

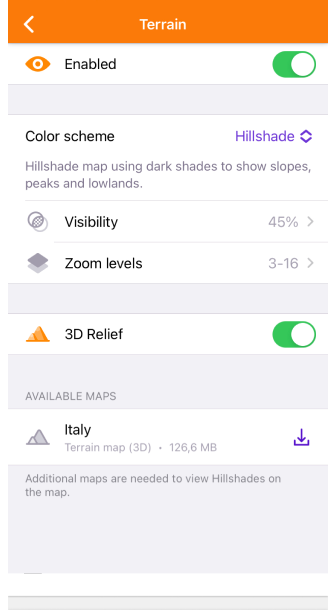

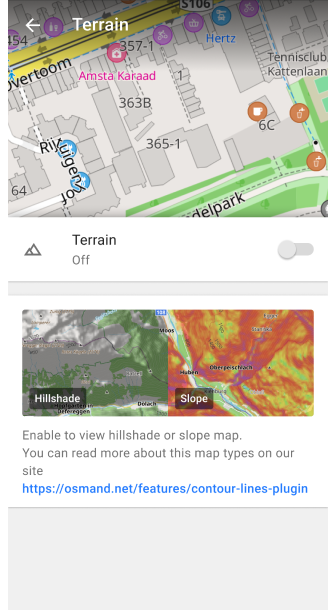

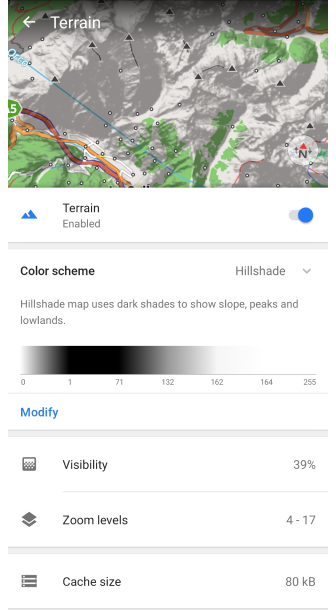

Terreno

Android

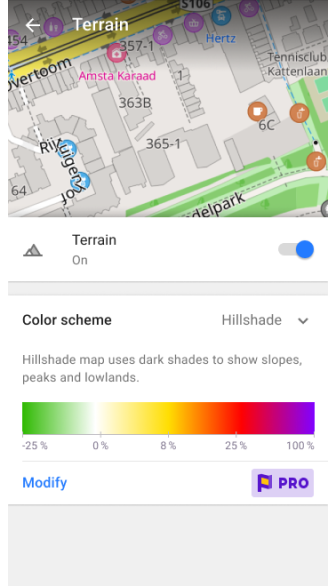

Vai a: Menù → Configura la mappa → Topografia → Terreno

iOS

Vai a: Menù → Configura la mappa → Topografia → Terreno

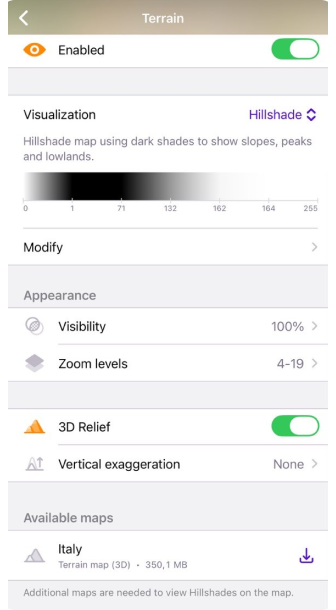

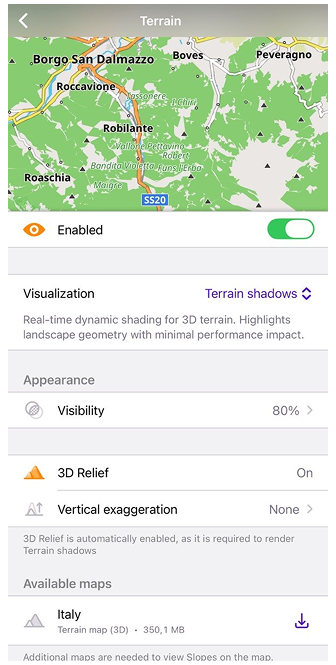

L'opzione Terreno abilita e consente di personalizzare tre funzioni come Ombreggiatura, Pendenza e Altitudine. Funzioni specifiche:

• Solo un'opzione può essere abilitata contemporaneamente, Ombreggiatura, Pendenza o Altitudine.
• Se non vedi alcuna modifica dopo aver scaricato e abilitato la mappa corrispondente, si consiglia di riavviare l'applicazione.

Il menu Terreno include la selezione dello schema di colori con l'opzione di modificarlo (per gli abbonati Pro), la possibilità di cambiare la trasparenza del livello sulla mappa (visibilità) e selezionare il livello di zoom per la sua visualizzazione, informazioni sulla dimensione dei dati memorizzati nella cache e un elenco delle mappe necessarie per visualizzare il livello.

Livelli Ombreggiatura, Pendenza e Altitudine

Ombreggiatura	Pendenza	Altitudine

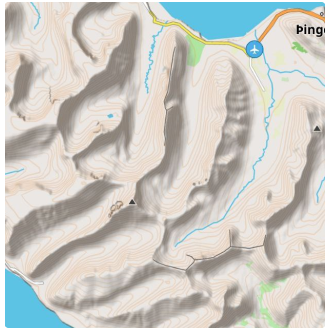

L'Ombreggiatura si basa sulla simulazione dell'illuminazione della superficie utilizzando i dati del terreno. Questo metodo prevede la creazione di ombre e luci in base all'angolo della superficie rispetto alla sorgente luminosa. Di conseguenza, sulla mappa si vedono colline, valli e altri dettagli naturali del terreno.

La Pendenza determina l'angolo di pendenza della superficie in base ai dati di elevazione dei punti sulla mappa. I calcoli dell'angolo di pendenza vengono eseguiti considerando le variazioni di elevazione e le distanze tra i punti, e rappresentando questa variazione come un angolo di pendenza.

L'Altitudine rappresenta l'elevazione dei punti sulla mappa rispetto al livello del mare. Aiuta a capire come cambia il terreno in altezza. Questa funzione è particolarmente utile per attività come l'escursionismo o la mountain bike, dove conoscere l'altitudine può aiutare a pianificare i percorsi e gestire lo sforzo fisico. I dati di altitudine sono derivati da modelli di elevazione e forniscono una chiara visione dei punti alti e bassi, rendendo più facile valutare la difficoltà di un percorso o identificare picchi e valli lungo il viaggio.

Le mappe raster Ombreggiatura, Pendenza e Altitudine sono create in base a dati raster del terreno come i Modelli Digitali di Elevazione (DEM).

Utilizzo:

• Navigazione. Aiuta a identificare pendii ripidi, sia in discesa che in salita, il che può essere cruciale per una navigazione sicura.
• Pianificare percorsi. Aiuta a scegliere i percorsi più adatti, considerando il terreno.
• Stima del terreno. È conveniente per visualizzare il paesaggio, soprattutto se si cammina o si va in bicicletta.

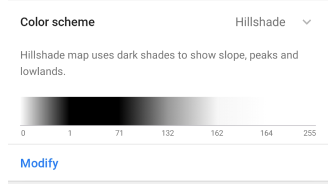

Schema di colori predefinito

Ombreggiatura	Pendenza	Altitudine

• L'Ombreggiatura utilizza tonalità scure per mostrare pendii, cime e pianure. Il Sole virtuale ha un azimut (direzione) fisso di 315 gradi.

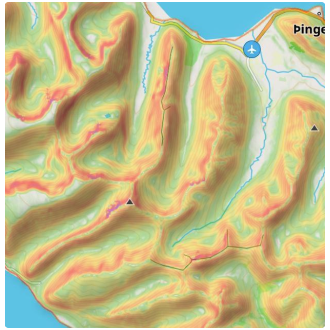

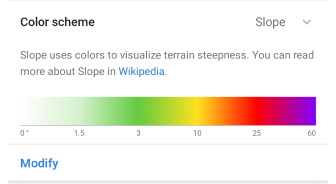

• La Pendenza utilizza il colore per visualizzare la ripidità del terreno. Puoi leggere di più qui. Ogni colore corrisponde a un angolo di deviazione dall'orizzontale. Uno schema di colori Pendenza aggiuntivo, Valanga, è disponibile nel menu Modifica.

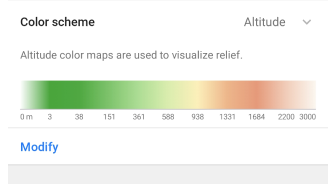

• Altitudine. La mappa di altitudine colora ogni pixel in base all'altezza calcolata della mappa utilizzando il gradiente di uno schema di colori definito. Di solito, gli schemi di altitudine dipendono molto dalla posizione. Nelle aree montuose si preferirebbe distribuire i colori su un intervallo di altitudine più ampio e nelle aree pianeggianti si selezionerebbe uno schema di colori con un piccolo intervallo tra altitudine minima/massima.

Si prega di leggere l'articolo Schema di colori per maggiori informazioni.

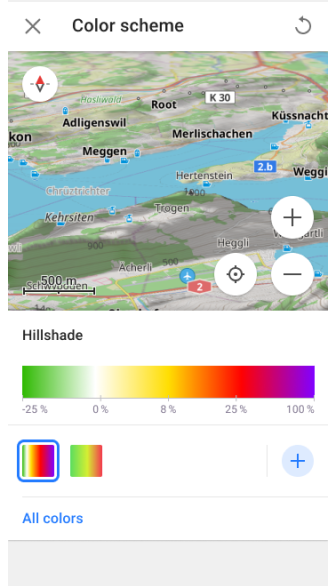

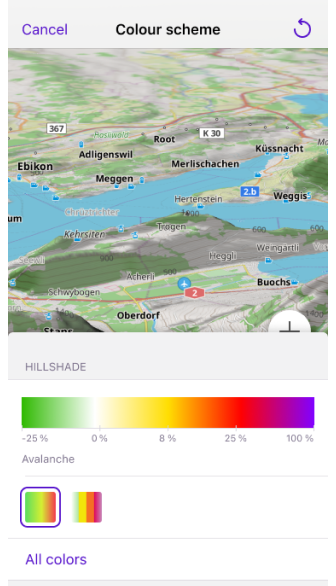

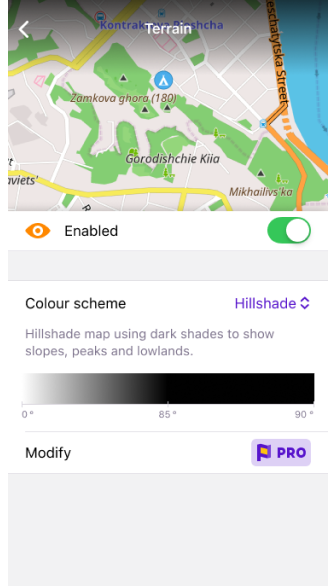

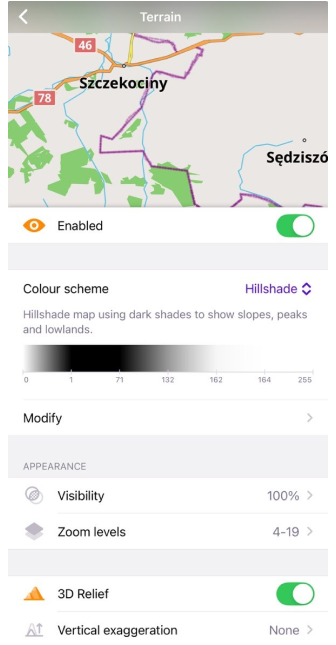

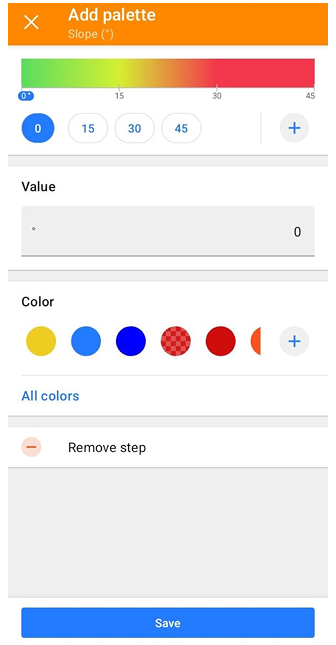

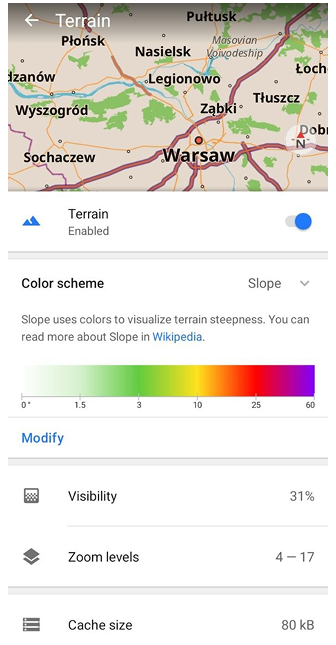

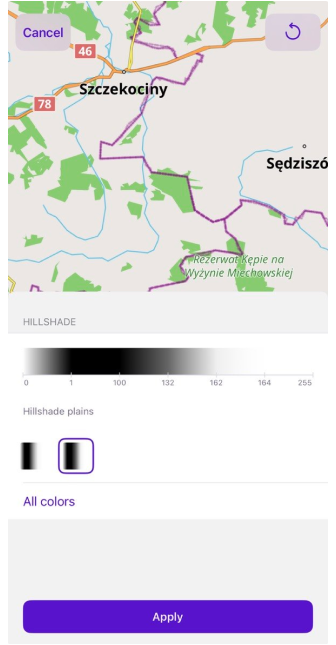

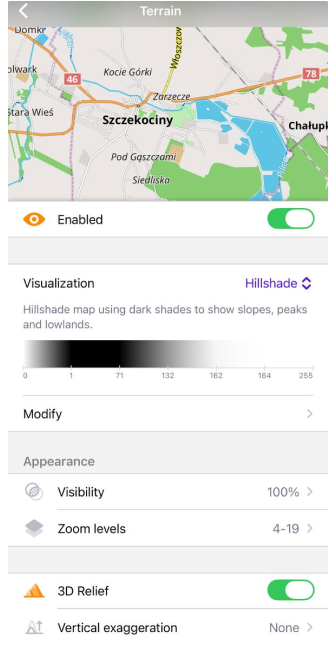

Modifica schema di colori

Funzione a pagamento

Modifica schema di colori è una funzione a pagamento di OsmAnd Pro per iOS e Android .

Android

iOS

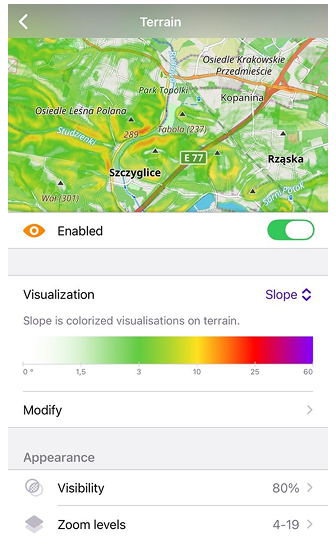

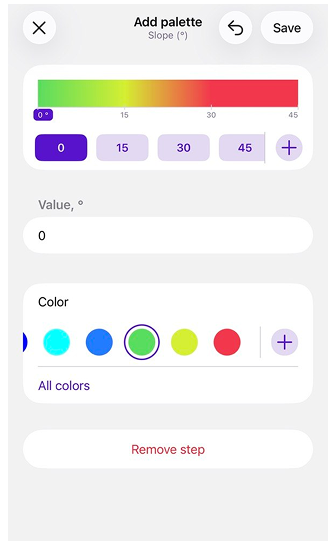

La funzione Modifica schema di colori consente di selezionare uno schema di colori:

• Da un elenco predefinito.
• Da file di tavolozze di colori che hai creato sul tuo computer. I file personalizzati possono essere aggiunti a OsmAnd utilizzando lo strumento di importazione/esportazione.

Puoi modificare queste tavolozze per personalizzare l'aspetto di mappe e percorsi.

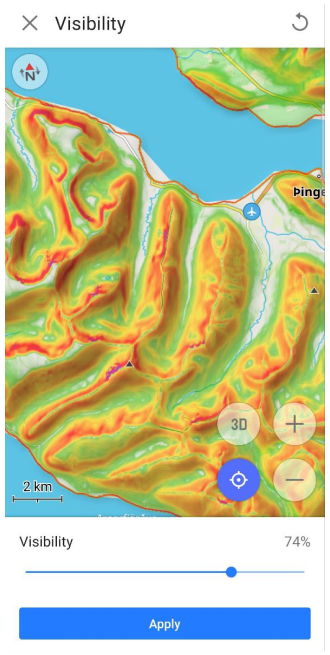

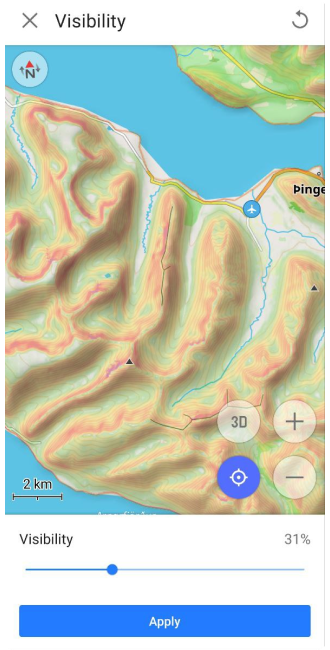

Visibilità

Visibilità 31%	Visibilità 74%

La funzione Visibilità viene utilizzata per regolare la trasparenza delle ombre per l'Ombreggiatura e i colori utilizzati per rappresentare l'angolo nel parametro Pendenza.

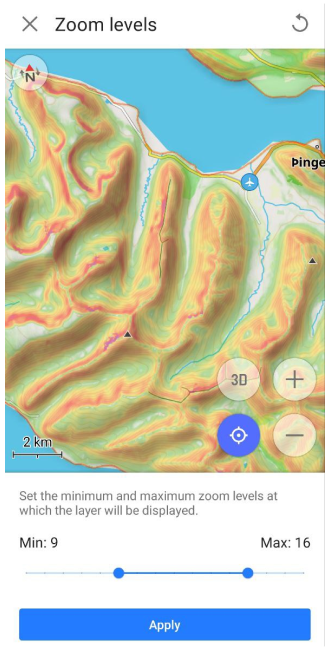

Livelli di zoom

La funzione Livelli di scala consente di impostare i valori minimo e massimo dei livelli di zoom della mappa, che vanno da 4 a 19, ai quali verranno visualizzati i livelli della mappa Ombreggiatura o Pendenza.

Dimensione cache

La dimensione della cache è una sezione informativa che mostra la quantità di memoria sul dispositivo attualmente utilizzata per i dati Terreno. Ogni volta che si visualizzano informazioni Ombreggiatura o Pendenza su una mappa, tutti questi dati vengono temporaneamente archiviati nella cache per un accesso rapido e un uso successivo, evitando un carico aggiuntivo sul processore del dispositivo.

La pulizia della cache è talvolta necessaria per liberare spazio sul dispositivo o per risolvere potenziali problemi di prestazioni. Per svuotare la cache è necessario accedere alle Impostazioni di sistema del dispositivo, quindi il percorso può essere il seguente: Applicazioni → OsmAnd → Archiviazione → Cancella cache.

Motore di rendering (Android)

L'Ombreggiatura e la Pendenza vengono visualizzate e regolate in qualsiasi motore di rendering della mappa selezionato.

1. Se si utilizza il motore di rendering della mappa Versione 1, è necessario utilizzare il normale download delle mappe raster Ombreggiatura e Pendenza.

2. Se si utilizza il motore di rendering della mappa Versione 2 (OpenGL):

   • È possibile continuare a utilizzare il normale tipo di download delle mappe raster Ombreggiatura e Pendenza. Tuttavia, per farlo, sarà necessario attivare il plugin di sviluppo OsmAnd e abilitare l'impostazione Usa formato raster SQLite per ombreggiatura e pendenza.

   • In alternativa, è possibile utilizzare il download Mappa terreno (3D). Ciò consente di risparmiare spazio di memoria sul dispositivo e gli effetti Ombreggiatura, Pendenza e Rilievo 3D verranno generati da essi utilizzando il dispositivo.

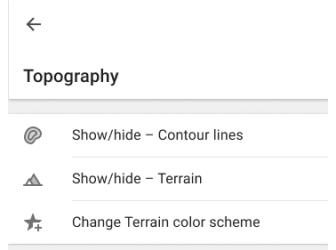

Azioni rapide

È possibile utilizzare i pulsanti Azione rapida sullo schermo della mappa per attivare la visibilità delle Curve di livello, dei livelli Terreno e dello schema di colori del Terreno. A seconda del livello selezionato nel menu Configura mappa, l'assegnazione di un'azione Terreno al pulsante visualizzerà Ombreggiatura, Pendenza o Altitudine.

Le impostazioni principali per Mostra o Nascondi tipi di mappa si trovano nella sezione Topografia del menu Configura mappa. Nell'articolo Azione rapida, puoi trovare un elenco di livelli disponibili per la visualizzazione. Se hai bisogno di un accesso rapido a questa configurazione della mappa, utilizza lo strumento Pulsante personalizzato.

• Vai a Aggiungi azione: Menu → Configura schermo → Pulsanti personalizzati → Azione rapida → Aggiungi azione → Configura mappa.
• Aggiungi uno o più pulsanti QA per cambiare la visibilità di un particolare livello topografico.

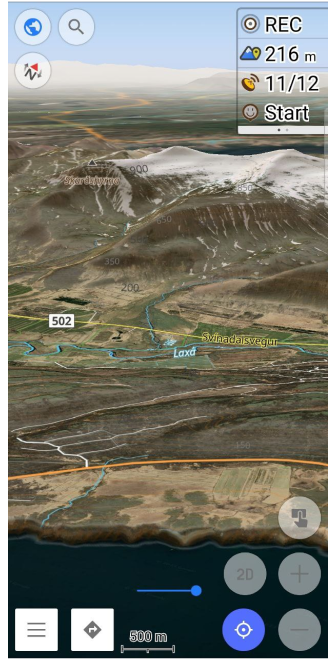

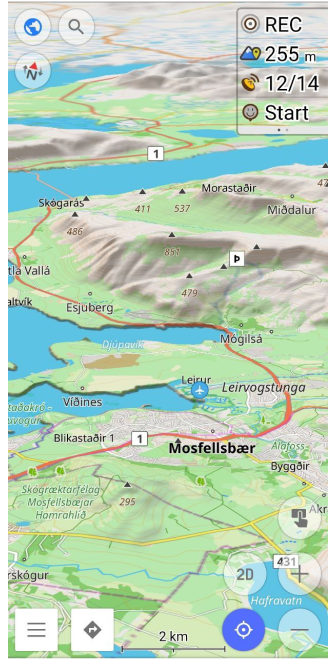

Rilievo 3D

Funzione Pro

Rilievo 3D è una funzione a pagamento OsmAnd Pro .

Android

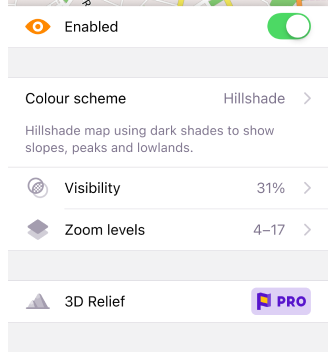

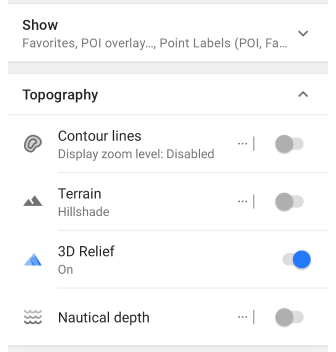

Vai a: Menù → Configura la mappa → Topografia → Rilievo 3D

iOS

Vai a: Menù → Configura la mappa → Topografia → Terreno → Rilievo 3D

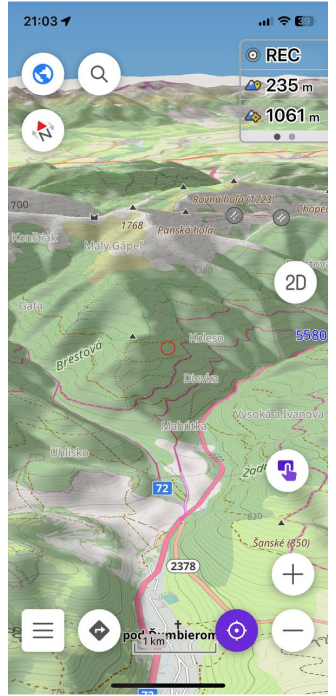

La funzione Rilievo 3D produce un rilievo in rilievo e fornisce una rappresentazione tridimensionale del paesaggio. Il Rilievo 3D funziona offline e può essere utilizzato con le mappe vettoriali OsmAnd o con qualsiasi mappa raster come Sorgente mappa o come Sottostrato/Sovrastrato.

Come visualizzare il Rilievo 3D sulla mappa.

• Acquista l'abbonamento OsmAnd Pro per iOS o Android.

• Vai a Menù → Configura la mappa:

  • Android: scorri fino alla sezione Topografia → Rilievo 3D.
  • iOS: scorri fino alla sezione Topografia → Terreno → Rilievo 3D.

• Scarica la mappa del terreno (3D) delle regioni, se necessario.

Android

Livello mappa vettoriale	Livello mappa raster

iOS

Livello mappa vettoriale	Livello mappa raster

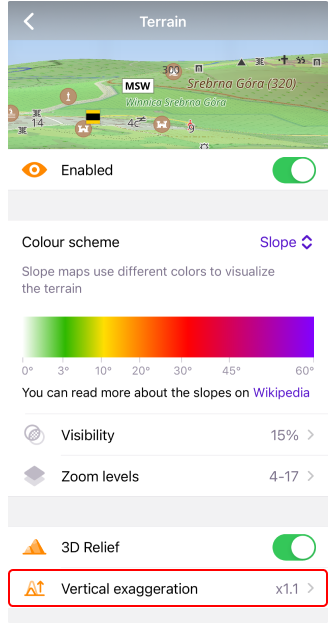

Esagerazione verticale

Android

Vai a: Menù → Configura la mappa → Topografia → Rilievo 3D → Esagerazione verticale

iOS

Vai a: Menù → Configura la mappa → Topografia → Terreno → Rilievo 3D → Esagerazione verticale

L'esagerazione verticale è un coefficiente speciale per il rilievo 3D. È possibile modificare la scala (Esagerazione verticale) da x1 a x3. Questa funzione consente di visualizzare contorni del terreno più fluidi con maggiori dettagli.

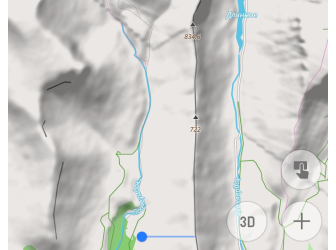

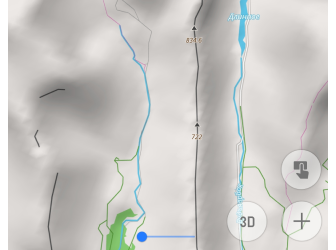

Ombreggiatura e Rilievo 3D

Ombreggiatura	Rilievo 3D

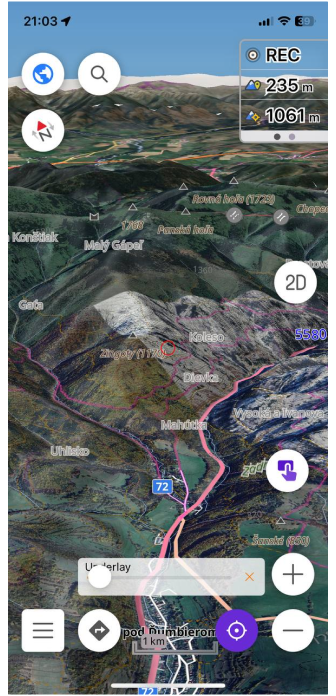

L'Ombreggiatura è un tipo di mappa che visualizza il terreno utilizzando le ombre, creando una rappresentazione visiva della pendenza e della forma della superficie terrestre. Il Rilievo 3D è una funzione che aggiunge effetti tridimensionali alla mappa.

Se disabiliti l'Ombreggiatura e abiliti il Rilievo 3D, le ombre del rilievo saranno comunque visibili perché l'Ombreggiatura e il Rilievo 3D sono due modi diversi di visualizzare una mappa. L'Ombreggiatura crea ombre basate sul terreno e le aggiunge alla mappa, mentre il Rilievo 3D modella elementi 3D per mostrare la profondità e la forma del terreno, e le ombre fanno parte della visualizzazione. Queste funzioni possono lavorare in parallelo e disabilitare l'Ombreggiatura non influisce su come vengono visualizzati gli effetti 3D.

Quando l'Ombreggiatura è abilitata, un'immagine con ombre del rilievo appare più dettagliata, scura e a gradini rispetto a un'immagine Rilievo 3D. La spiegazione è che l'Ombreggiatura enfatizza i gradienti e i contrasti del terreno, creando un'immagine più nitida e dettagliata. La funzione Rilievo 3D conferisce alla mappa un aspetto più fluido e levigato, ammorbidendo il terreno e potenzialmente riducendo la visibilità di alcuni dettagli più fini.

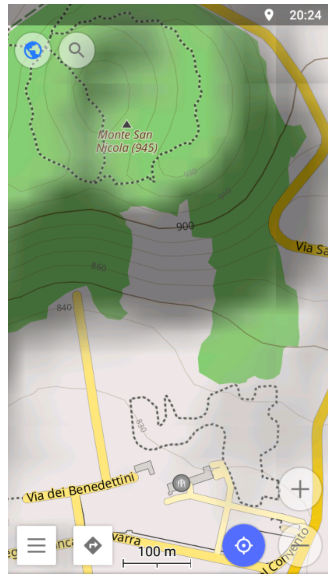

Combinare tipi di livelli

Android

iOS

OsmAnd consente di combinare più tipi di livelli di mappa per una visualizzazione più chiara.

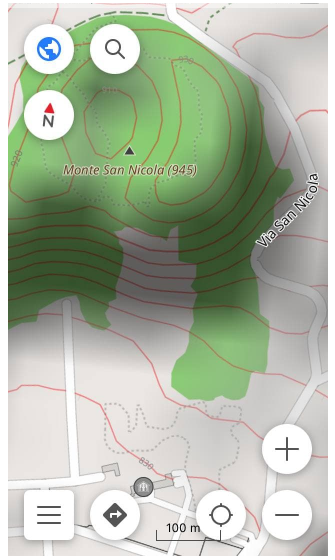

• La combinazione di Curve di livello e Ombreggiatura è ottimale per stimare visivamente e numericamente la ripidità dei pendii montani.

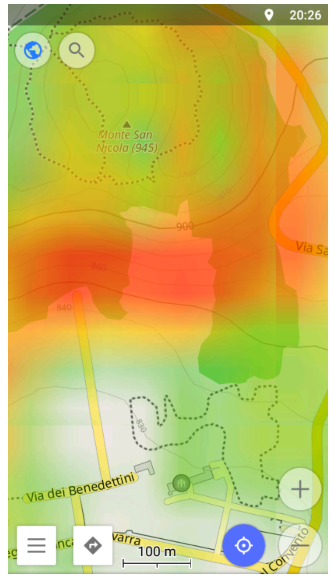

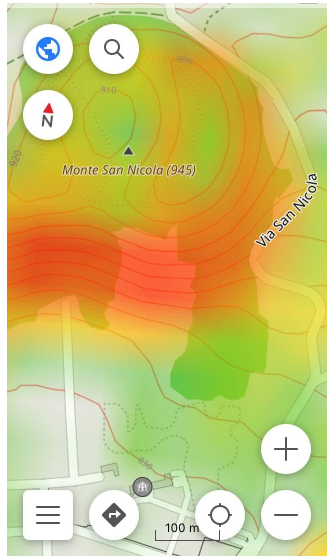

• La combinazione di Curve di livello e livelli di Pendenza è la migliore per stimare la ripidità dei pendii e trovare punti con la stessa altezza.
• La combinazione dei livelli Rilievo 3D e Ombreggiatura consente di ottenere una rappresentazione più realistica e visiva del terreno, del rilievo e dei dettagli del paesaggio. Questa combinazione è particolarmente adatta per terreni montuosi e collinari.

Articoli correlati

• Interagire con la mappa
• Impostazioni globali
• Mappe vettoriali (Stili mappa)

Problemi comuni e soluzioni

1. Come ripristinare l'acquisto del plugin Topografia (ex Curve di livello). (verifica).
2. Curve di livello, dati di elevazione o Rilievo 3D non vengono visualizzati. (verifica)
3. La mappa passa automaticamente alla modalità 3D durante la navigazione:
   • Assicurati che il pulsante Modalità 3D sia disabilitato in Menu → Configura schermo → Pulsanti → Pulsanti predefiniti.
   • Controlla se sono abilitate funzioni del Terreno in Menu → Configura mappa → Topografia che potrebbero attivare un effetto 3D.

Ultimo aggiornamento: Gennaio 2025
