AIS Vessel Tracker
This article is incomplete & needs to be reviewed. You can help by creating a pull request.
This feature is currently not available for the iOS version of the OsmAnd app.
Panoramica
Il plugin AIS Vessel Tracker visualizza le posizioni del Sistema di Identificazione Automatica (AIS) e informazioni dettagliate sulle imbarcazioni vicine. I dati AIS vengono ricevuti tramite una connessione di rete da un ricevitore AIS esterno.
Questo plugin è un progetto amatoriale e non è progettato per affidabilità o precisione. NON fare affidamento su questo software per la navigazione o la sicurezza della vita.
Parametri di configurazione richiesti
La possibilità di utilizzare le mappe online è automaticamente abilitata nella versione iOS di OsmAnd. Per visualizzare le mappe online in Android, è necessario effettuare le seguenti impostazioni:
- Abilitare il plugin AIS vessel tracker nel Menu principale → Plugin → AIS vessel tracker.
- Configurare le impostazioni AIS
- Configurare una connessione al server AIS o collegare un ricevitore AIS esterno.
- Verificare che le imbarcazioni siano visualizzate sulla mappa di OsmAnd.
Imbarcazioni sulla mappa
L'AIS opera su frequenze VHF (161,975 MHz e 162,025 MHz) e ha un raggio di segnale limitato a causa della propagazione a vista.
Raggio di ricezione AIS tipico:
- 15–20 miglia nautiche (28–37 km)
- Dipende dall'altezza dell'antenna, dalle condizioni ambientali e dagli ostacoli

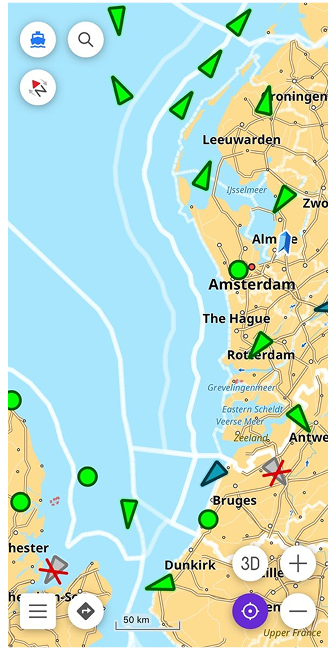

Visualizzazione AIS sulla mappa:
- Android
Se configurato correttamente, le posizioni delle imbarcazioni appariranno sulla mappa. Caratteristiche principali:
- Le imbarcazioni si muovono in base alla velocità e alla rotta in tempo reale.
- Nuove navi entrano ed escono dinamicamente dall'area visibile.
- Toccando un'imbarcazione si aprono informazioni dettagliate.

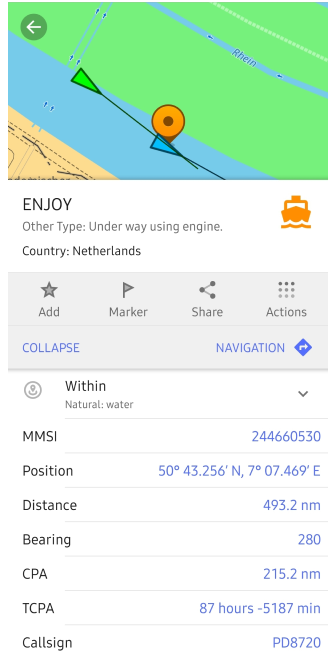

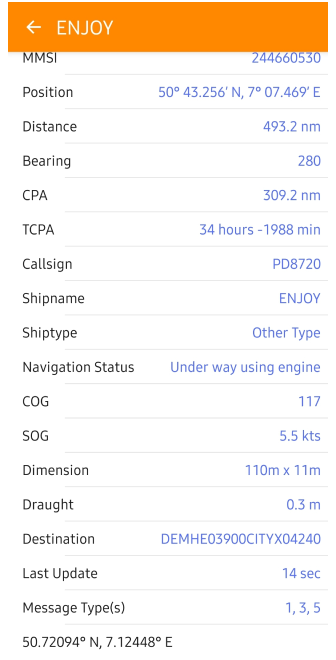

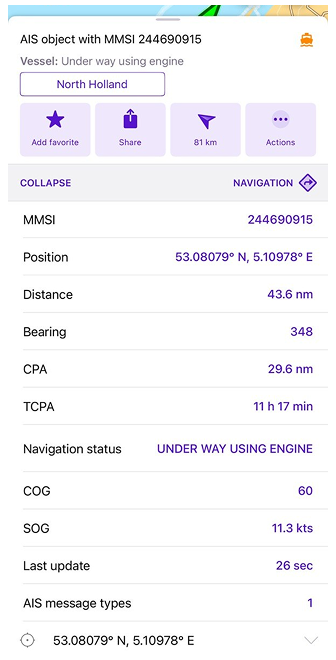

Informazioni sulle imbarcazioni AIS
- Android
Le imbarcazioni AIS trasmettono tre tipi di dati:
-
Informazioni statiche (dati immutabili).
Inviate ogni 6 minuti o su richiesta.- Nome della nave (se impostato)
- MMSI (Maritime Mobile Service Identity) (Identificatore univoco della nave a 9 cifre)
- Numero IMO (se disponibile)
- Nominativo di chiamata
- Tipo di nave (ad es. Cargo, Passeggeri, Peschereccio)
- Dimensioni della nave (Lunghezza e Larghezza)
- Posizione dell'antenna AIS (Relativa allo scafo della nave)
-
Informazioni dinamiche (dati in tempo reale).
Inviate a intervalli diversi a seconda della velocità e delle manovre.- Coordinate della nave (Latitudine e Longitudine)
- Rotta sul fondo (COG)
- Velocità sul fondo (SOG)
- Prua (Direzione verso cui punta la prua)
- Stato della nave (In navigazione, Ancorata, In manovra, ecc.)
- Velocità di virata (ROT) (Velocità di cambio rotta)
- Ora dell'ultimo aggiornamento
-
Informazioni sul viaggio (impostate manualmente dall'equipaggio).
Inviate ogni 6 minuti, impostate manualmente dall'equipaggio- Porto di destinazione
- Ora di arrivo prevista (ETA)
- Pescaggio (Profondità dell'acqua della nave sotto la superficie)
- Tipo di carico (se trasmesso)
- Numero di persone a bordo (opzionale)
Simboli e legende AIS
Linee guida per la presentazione dei simboli AIS
| Simboli | Descrizione |
|---|---|
| Simboli dei tipi di imbarcazione | |
| Triangolo verde | Nave da carico |
| Triangolo blu | Nave passeggeri |
| Triangolo nero | Peschereccio |
| Triangolo giallo | Rimorchiatore |
| Triangolo rosso | Cisterna |
| Triangolo bianco | Nave militare |
| Triangolo rosso lampeggiante | Imbarcazione in difficoltà |
| Simboli degli ausili alla navigazione | |
| Boa verde | Segnale di dritta (lato destro del canale) |
| Boa rossa | Segnale di sinistra (lato sinistro del canale) |
| Simbolo dell'ancora | Area di ancoraggio |
| Simbolo della nave (SS) | Traghetto o terminal passeggeri |
| Simbolo della gru portuale | Porto commerciale |
| Cerchio nero | Piattaforma offshore |
| Indicatori di stato | |
| Triangolo pieno | Imbarcazione in movimento |
| Triangolo vuoto | Ancorata o Ormeggiata |
| Freccia rotante | In manovra |
| Icona rossa lampeggiante | Allarme di emergenza |
| Punto esclamativo arancione | Messaggio di sicurezza AIS |
| Indicatori di rotta e velocità | |
| Linea blu sottile | Rotta pianificata |
| Linea tratteggiata | Traccia passata |
| Icona dell'orologio | Ora di arrivo prevista (ETA) |
| Icona dell'onda | Velocità sull'acqua |

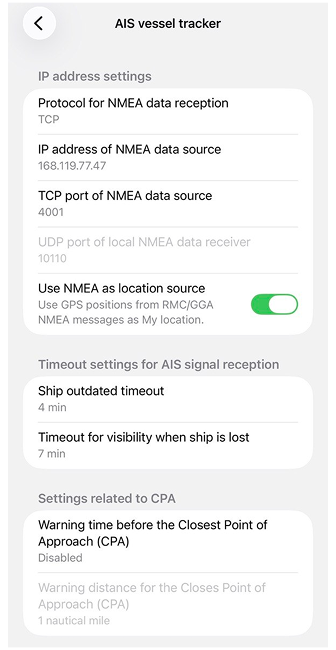

Impostazioni plugin
- Android

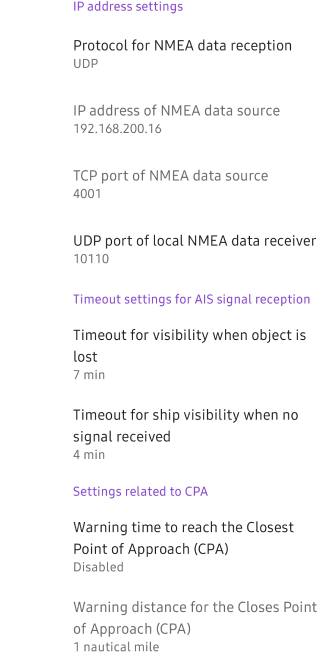

Menù → Componenti aggiuntivi → Localizzatore di imbarcazioni AIS → Impostazioni
Il plugin AIS vessel tracker offre varie impostazioni per personalizzare la navigazione e l'interazione per gli utenti con disabilità. Queste impostazioni vengono applicate a tutti i profili in OsmAnd.
| Impostazione | Descrizione | Esempio |
|---|---|---|
| Impostazioni indirizzo IP | ||
| Protocollo | Scegli il protocollo per la ricezione dei dati AIS | UDP/TCP |
| Indirizzo IP | Definisci l'IP della sorgente dati AIS (se si usa TCP) | 192.168.200.16 |
| Porta TCP | Definisci il numero di porta TCP per i dati AIS | 4001 |
| Porta UDP | Definisci la porta UDP per la ricezione AIS di OsmAnd | 10110 |
| Timeout ricezione segnale AIS | ||
| Timeout per oggetti AIS persi | Le navi scompaiono se non viene ricevuto alcun segnale per un tempo impostato | 3 - 20 min |
| Timeout per la visibilità della nave | Le icone delle navi cambieranno stato quando non viene ricevuto alcun segnale | 2 - 15 min / Disabilitato |
| Avvisi Punto di Approccio Più Vicino (CPA) | ||
| Tempo di avviso CPA | La nave viene contrassegnata in rosso se il tempo al CPA è inferiore a questo limite | 1 - 60 min / Disabilitato |
| Distanza di avviso CPA | La nave viene contrassegnata in rosso se la distanza al CPA è inferiore a questo limite | 0.02 - 2 miglia nautiche |
Modalità simulazione AIS
È possibile simulare le posizioni delle imbarcazioni AIS utilizzando il plugin di sviluppo di OsmAnd.
-
Scarica i file di testo dei dati AIS:
-
Carica i dati AIS in OsmAnd
Apri Menù → Componenti aggiuntivi → Sviluppo → Impostazioni → Carica i dati AIS dal file e seleziona uno dei file scaricati. -
Visualizza le imbarcazioni AIS sulla mappa
Le icone delle imbarcazioni appariranno in base ai dati simulati. Tocca l'icona dell'imbarcazione per visualizzare informazioni dettagliate.
