Topografia

Visão Geral​

Recurso pago

O plugin Topografia é um recurso pago do aplicativo OsmAnd.

Topografia é uma característica importante da cartografia que fornece informações para avaliar visualmente o relevo do terreno. Informações topográficas como Curvas de Nível, Terreno (Relevo Sombreado e Inclinação), e Relevo 3D ajudam a fazer uma avaliação visual da disposição do terreno, observando elevação, relevo, extremos, inclinação ou pontos de igual altura.

Cada recurso fornecido por este plugin é uma camada de mapa independente que, quando ativada, pode ser exibida acima ou abaixo da fonte do mapa principal, dependendo das configurações.

O plugin Topografia oferece acesso aos seguintes tipos de mapa:

  • Curvas de Nível. Este é um mapa vetorial representado em metros ou pés. As curvas de nível mostram os níveis de elevação e ajudam a visualizar o terreno.
  • Relevo Sombreado. Tipos de mapas com sombreamento de colinas e encostas tornam o relevo mais visível e ajudam a interpretar visualmente o terreno.
  • Inclinação. Camada Raster que fornece informações sobre a inclinação das encostas, o que pode ser importante para o planejamento de rotas e segurança.
  • Relevo 3D. É um mapa vetorial que fornece uma representação tridimensional do terreno, disponível apenas com a assinatura OsmAnd Pro.
Curvas de NívelRelevo SombreadoInclinação
Contour_lines_androidHillshade_androidSlopes_android

Licença para dados DEM usados pelo OsmAnd para detecção de terreno​

Os dados de altitude no mapa (entre 70 graus de latitude norte e 70 graus de latitude sul) foram obtidos a partir de medições realizadas como parte da Shuttle Radar Topography Mission (SRTM). Ela utilizou o Advanced Spaceborne Thermal Emission and Reflection Radiometer (ASTER), a principal ferramenta de imagem do Sistema de Observação da Terra da NASA. Para informações completas, consulte a Licença.

Dados DEM (DSM)
  • ALOS DEM. Os dados originais utilizados para este produto foram fornecidos pela AW3D da JAXA.
  • MERIT DEM.
  • ArcticDEM: Porter, Claire; Morin, Paul; Howat, Ian; Noh, Myoung-Jon; Bates, Brian; Peterman, Kenneth; Keesey, Scott; Schlenk, Matthew; Gardiner, Judith; Tomko, Karen; Willis, Michael; Kelleher, Cole; Cloutier, Michael; Husby, Eric; Foga, Steven; Nakamura, Hitomi; Platson, Melisa; Wethington, Michael, Jr.; Williamson, Cathleen; Bauer, Gregory; Enos, Jeremy; Arnold, Galen; Kramer, William; Becker, Peter; Doshi, Abhijit; D’Souza, Cristelle; Cummins, Pat; Laurier, Fabien; Bojesen, Mikkel, 2018, “ArcticDEM”, Harvard Dataverse, V1.
  • Sonny's LiDAR Digital Terrain Models of Europe (DTM).

Parâmetros de Configuração Necessários​

Para exibir dados de Curvas de Nível e Terreno (Relevo Sombreado, Inclinação) no mapa:

  1. Compra: Plano de compra OsmAnd+, OsmAnd Maps+ ou OsmAnd Pro
  2. Ativar o plugin Topografia na seção Plugins do Menu Principal.
  3. Baixar: Curvas de Nível, Relevo Sombreado, Inclinação ou mapas de Terreno (3D).
  4. Ativar e ajustar: Curvas de Nível, Relevo Sombreado ou Inclinação para a visualização do mapa.
  5. Você também pode assistir ao tutorial do YouTube.

Para exibir Relevo 3D você precisa adquirir o plano OsmAnd Pro, incluindo acesso ao plugin Topografia.

Baixar Mapas​

Para começar a trabalhar com a funcionalidade do plugin, você precisa baixar os mapas de seu interesse. Alguns mapas, como Curvas de Nível para regiões montanhosas, podem ser bastante grandes, excedendo 2 GB, e podem não ser suportados em dispositivos desatualizados.

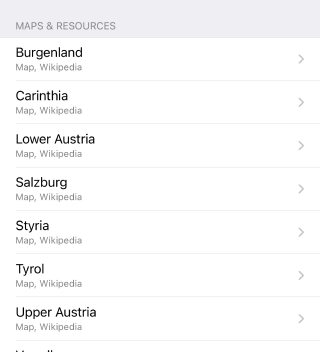

Para um trabalho estável e para economizar recursos, você pode baixar um mapa não do país inteiro, mas de suas regiões específicas, se tais regiões forem oferecidas no aplicativo. As informações sobre o tamanho de cada tipo de mapa são listadas sob seu nome.

Mapas de Relevo 3D​

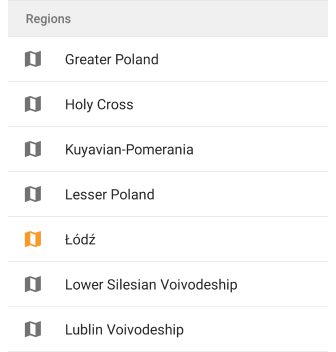

Vá para: Menu → Mapas e recursos → Regiões

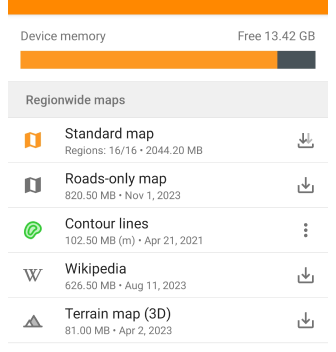

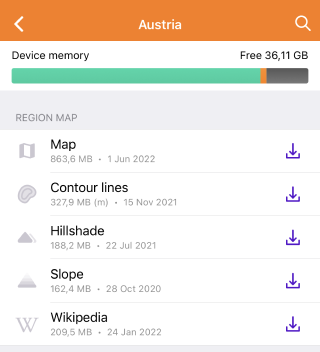

Contour lines download Android Contour lines download Android

Você precisa baixar mapas de Terreno (3D) para exibir Relevo Sombreado, Inclinação e Relevo 3D. Após baixar os mapas, você pode exibir Curvas de Nível e Terreno usando a seção Configurar mapa do Menu Principal.

Se o mapa exibido na tela não for baixado, então em Menu → Configurar mapa → seção Topografia → Terreno na parte inferior da lista de recursos, a seção Baixar mapas com mapas adicionais sugeridos será exibida.

Curvas de Nível (Metros ou Pés)​

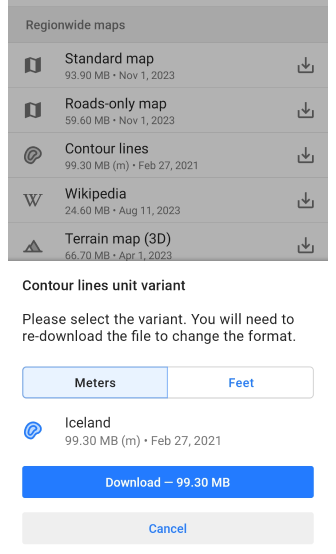

Contour lines download dialog Android

Para Curvas de Nível, você precisa determinar em quais unidades (metros ou pés) elas serão exibidas no mapa e baixar a versão apropriada do mapa para o seu dispositivo.

As opções de unidade não são intercambiáveis, portanto, se você precisar mudar de metros para pés ou vice-versa, será necessário desinstalar a versão anterior do mapa de Curvas de Nível para baixar a nova versão.

Curvas de Nível​

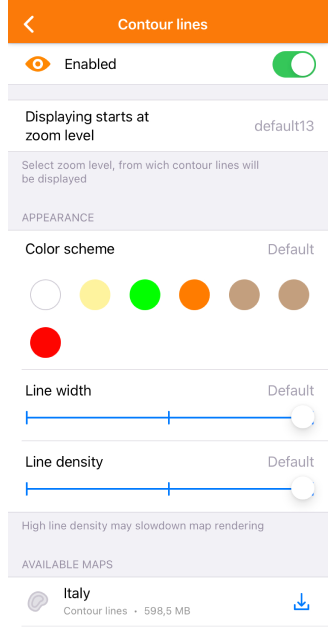

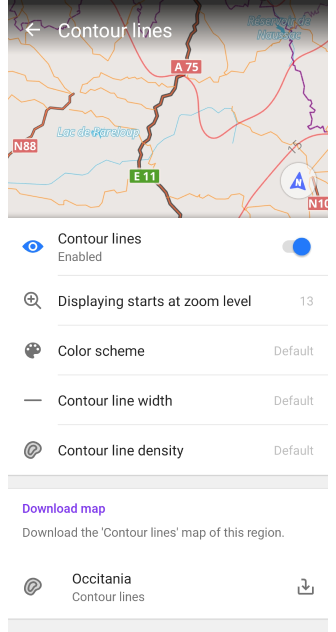

Vá para: Menu → Configurar mapa → Topografia → Curvas de nível

Contour lines menu Android

Curvas de Nível são uma representação gráfica de elevações em um mapa e estão disponíveis como mapas vetoriais. Elas formam linhas correspondentes a pontos com a mesma altitude, que formam contornos que permitem determinar em que direção e quanto a superfície se inclina.

Ao usar o Mecanismo de renderização de mapa:

  • Versão 2 (OpenGL). As curvas de nível são suportadas tanto na visualização 3D quanto no modo de relevo 3D.
  • Versão 1. As curvas de nível não são suportadas ao usar mapas em mosaico obtidos da Internet.

Configurações de aparência:

  • Curvas de nível. Ativa ou desativa as curvas de nível.
  • Mostrar a partir do nível de ampliação. Define os níveis de zoom nos quais as curvas de nível são visíveis.
  • Esquema de cores. Escolhe a cor para exibir as curvas de nível.
  • Espessura das curvas de nível. Ajusta a largura das curvas de nível.
  • Quantidade de curvas de nível. Seleciona a densidade das curvas de nível (Baixa, Média, Alta). Densidades mais altas podem afetar a velocidade de carregamento.
  • Mapas e recursos. Visualiza e baixa mapas de curvas de nível para a região atual e áreas próximas.

Terreno​

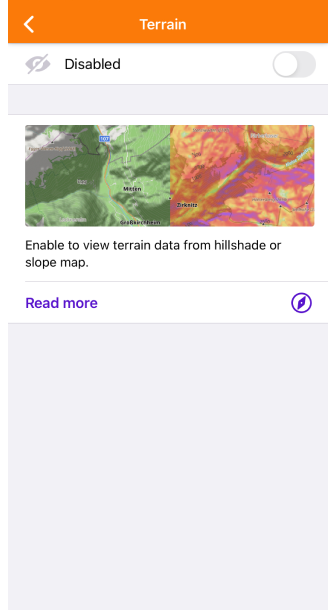

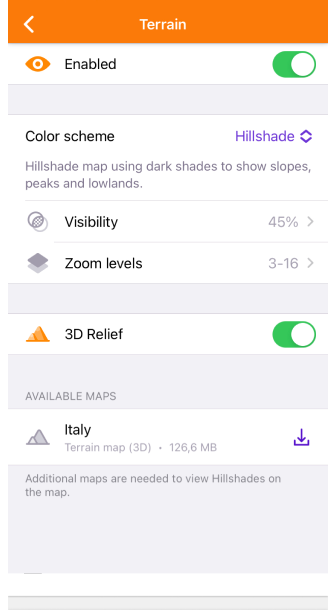

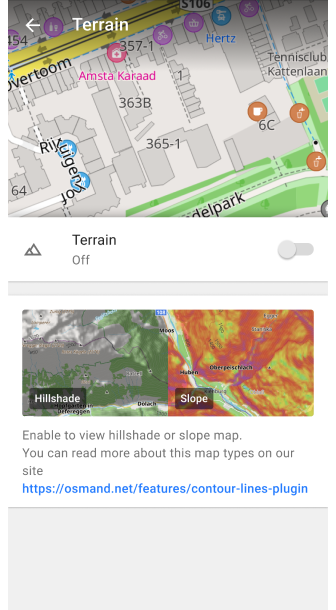

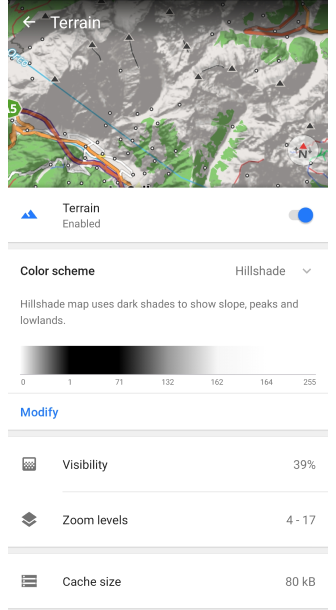

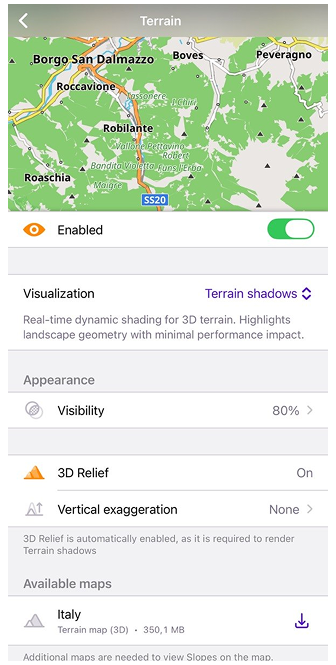

Vá para: Menu → Configurar mapa → Topografia → Terreno

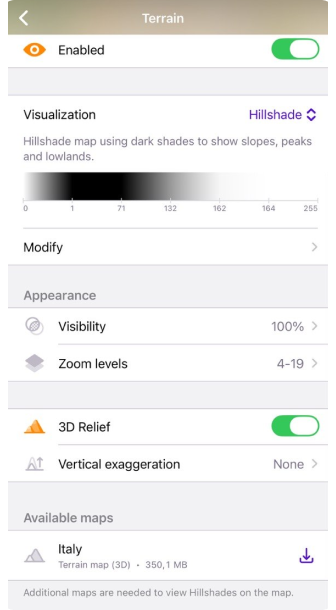

Terrain menu Android Terrain menu Android

A opção Terreno ativa e permite personalizar três recursos, como Relevo Sombreado, Inclinação e Altitude. Recursos específicos:

  • Apenas uma opção pode ser ativada por vez: Relevo Sombreado, Inclinação ou Altitude.
  • Se você não vir nenhuma alteração após baixar e ativar o mapa correspondente, é recomendável reiniciar o aplicativo.

O menu Terreno inclui a seleção de esquema de cores com a opção de modificá-lo (para assinantes Pro), a capacidade de alterar a transparência da camada no mapa (visibilidade) e selecionar o nível de zoom para sua exibição, informações sobre o tamanho dos dados em cache e uma lista de mapas necessários para exibir a camada.

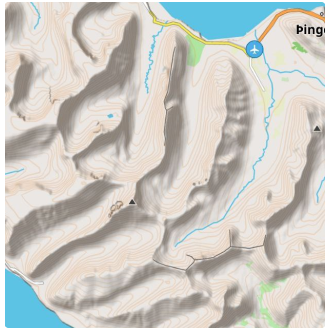

Camadas de Relevo Sombreado, Inclinação e Altitude​

Relevo SombreadoInclinaçãoAltitude
HillshadeSlopeSlope

Relevo Sombreado baseia-se na simulação da iluminação da superfície usando dados de terreno. Este método envolve a criação de sombras e realces com base no ângulo da superfície em relação à fonte de luz. Como resultado, você vê colinas, vales e outros detalhes naturais do terreno no mapa.

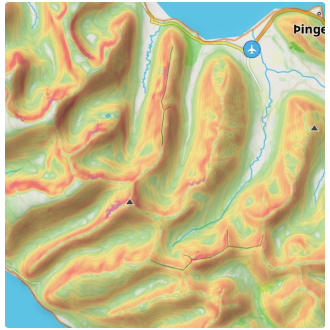

Inclinação determina o ângulo de inclinação da superfície com base nos dados de elevação dos pontos no mapa. Os cálculos do ângulo de inclinação são realizados considerando as mudanças na elevação e as distâncias entre os pontos, e representando essa mudança como um ângulo de inclinação.

Altitude representa a elevação dos pontos no mapa em relação ao nível do mar. Ajuda a entender como o terreno muda de altura. Este recurso é particularmente útil para atividades como caminhadas ou ciclismo de montanha, onde conhecer a altitude pode auxiliar no planejamento de rotas e no gerenciamento do esforço físico. Os dados de altitude são derivados de modelos de elevação e fornecem uma visão clara dos pontos altos e baixos, tornando mais fácil avaliar a dificuldade de uma rota ou identificar picos e vales ao longo de sua jornada.

Os mapas raster de Relevo Sombreado, Inclinação e Altitude são criados com base em dados de terreno raster, como Modelos Digitais de Elevação (DEM).

Uso:

  • Navegação. Ajuda a identificar encostas íngremes, tanto em descidas quanto em subidas, o que pode ser crucial para uma navegação segura.
  • Planejar rotas. Ajuda a escolher as rotas mais adequadas, considerando o terreno.
  • Estimativa de terreno. É conveniente para visualizar a paisagem, especialmente se você estiver caminhando ou andando de bicicleta.

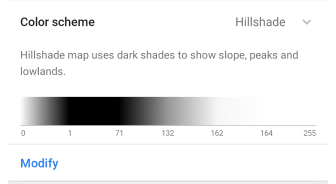

Esquema de Cores Padrão​

Relevo SombreadoInclinaçãoAltitude
HillshadeSlopeMenu

  • Relevo Sombreado usa tons escuros para mostrar encostas, picos e terras baixas. O Sol Virtual tem um azimute (direção) fixo de 315 graus.

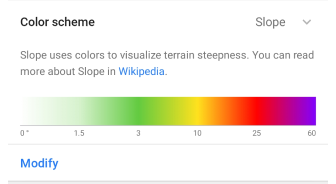

  • Inclinação usa cores para visualizar a inclinação do terreno. Você pode ler mais sobre isso aqui. Cada cor corresponde a um ângulo de desvio da horizontal. Um esquema de cores adicional de Inclinação, Avalanche, está disponível no menu Modificar.

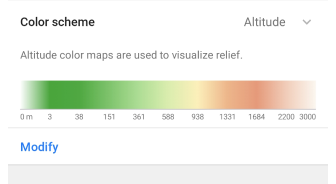

  • Altitude. O mapa de altitude colore cada pixel de acordo com a altura do mapa calculada usando o gradiente de um esquema de cores definido. Geralmente, os esquemas de altitude são muito dependentes da localização. Em áreas montanhosas, você preferiria distribuir as cores para uma faixa de altitude mais ampla e em áreas planas, você selecionaria um esquema de cores com uma pequena faixa entre a altitude mínima/máxima.

Por favor, leia o artigo Esquema de Cores para mais informações.

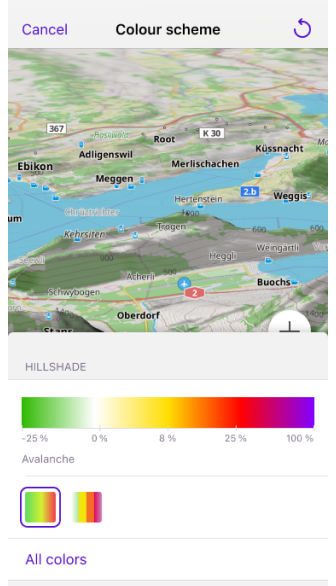

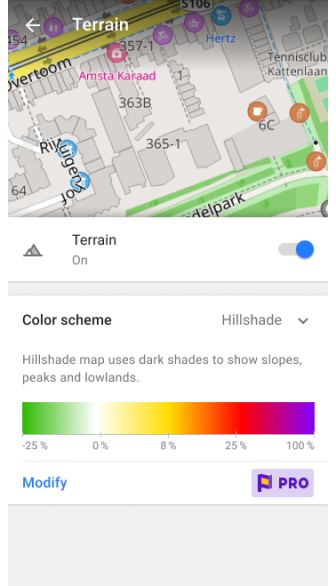

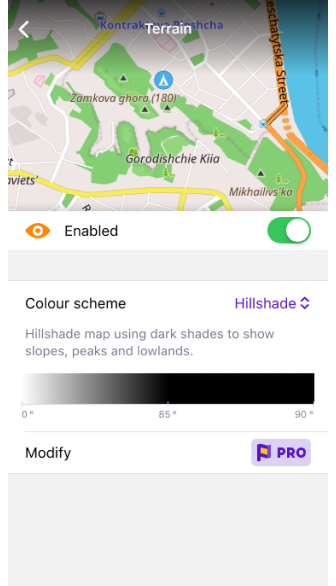

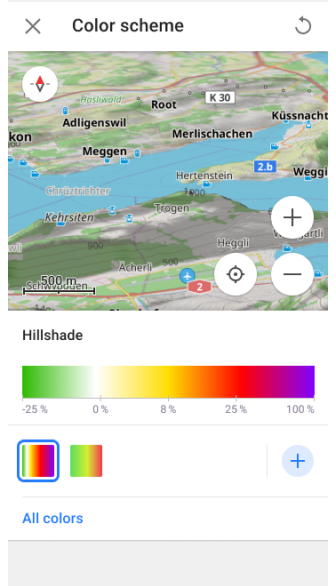

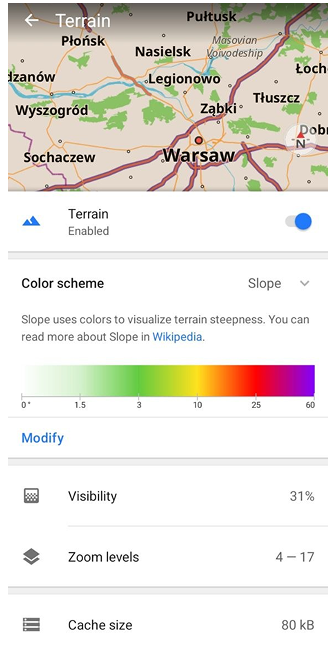

Modificar Esquema de Cores​

Recurso pago

Modificar Esquema de Cores é um recurso pago do OsmAnd Pro para iOS e Android .

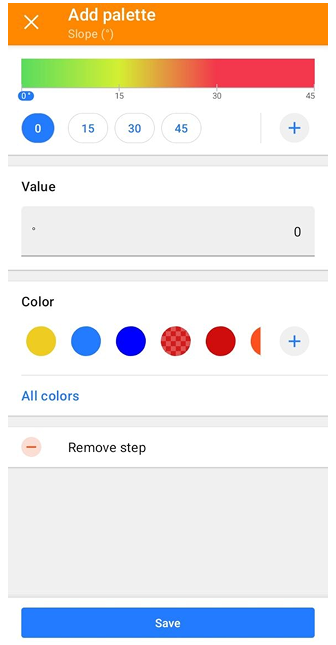

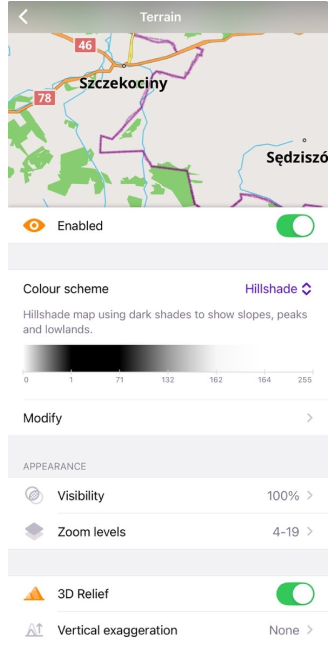

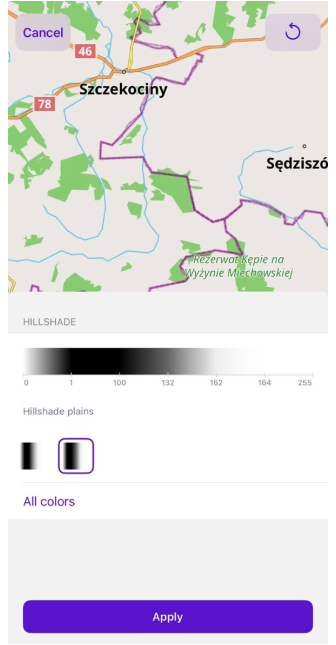

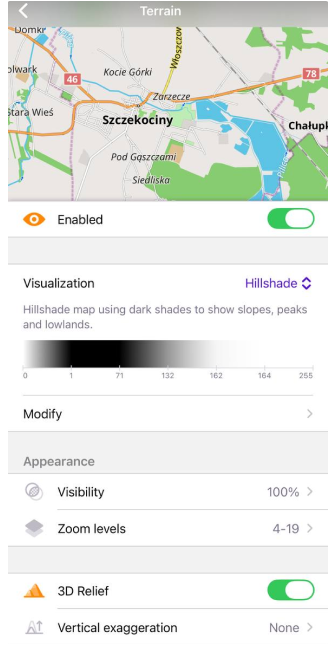

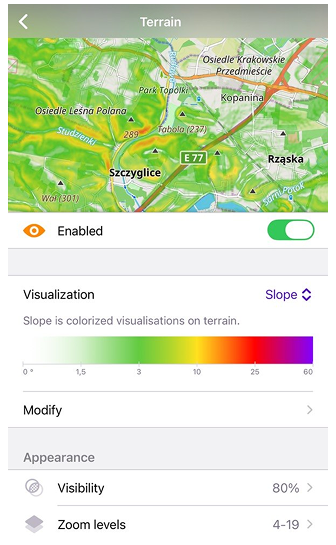

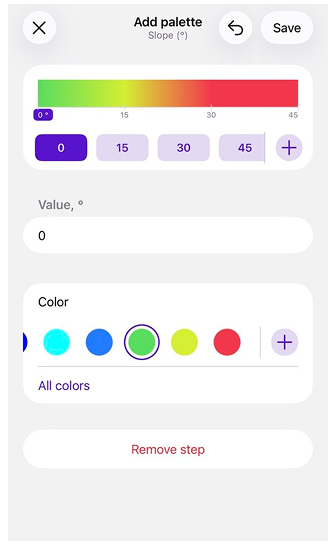

Modify Color Scheme Modify Color Scheme

O recurso Modificar Esquema de Cores permite selecionar um esquema de cores:

Você pode editar essas paletas para personalizar a aparência de mapas e rotas.

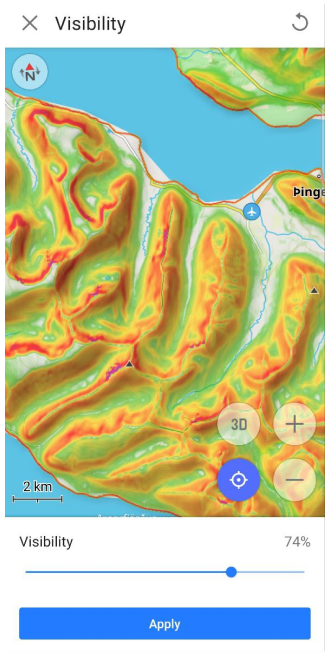

Visibilidade​

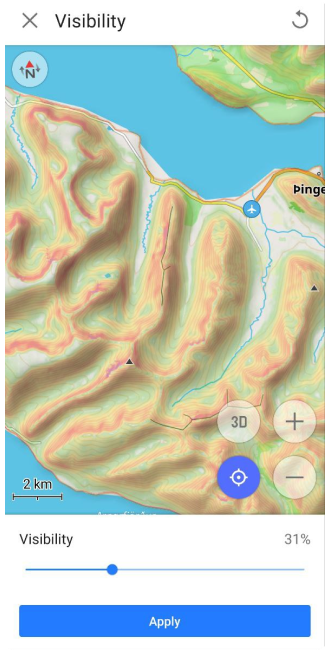

Visibilidade 31%Visibilidade 74%
Visibility Visibility

A função Visibilidade é usada para ajustar a transparência das sombras para o Relevo Sombreado e as cores usadas para representar o ângulo no parâmetro Inclinação.

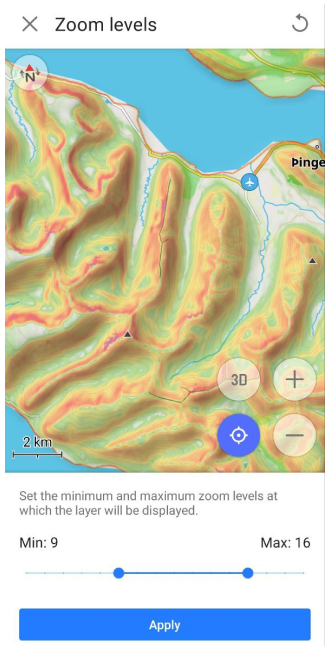

Níveis de Zoom​

Zoom

A função Níveis de Escala permite definir os valores mínimo e máximo dos níveis de zoom do mapa, variando de 4 a 19, nos quais as camadas do mapa de Relevo Sombreado ou Inclinação serão exibidas.

Tamanho do Cache​

Tamanho do cache é uma seção informativa que exibe a quantidade de memória em seu dispositivo atualmente usada para dados de Terreno. Cada vez que você visualiza informações de Relevo Sombreado ou Inclinação em um mapa, todos esses dados são temporariamente armazenados no cache para acesso rápido e uso posterior, evitando carga adicional no processador do seu dispositivo.

Limpar o cache às vezes é necessário para liberar espaço em seu dispositivo ou para resolver possíveis problemas de desempenho. Para limpar o cache, você precisa ir para as Configurações do Sistema do dispositivo, então o caminho pode ser o seguinte: Aplicativos → OsmAnd → Armazenamento → Limpar cache.

Mecanismo de Renderização (Android)​

Relevo Sombreado e Inclinação são exibidos e ajustados em qualquer Mecanismo de renderização de mapa selecionado.

  1. Se você usa o Mecanismo de renderização de mapa Versão 1, você precisa usar o download normal de mapas raster de Relevo Sombreado e Inclinação.

  2. Se você usa o Mecanismo de renderização de mapa Versão 2 (OpenGL):

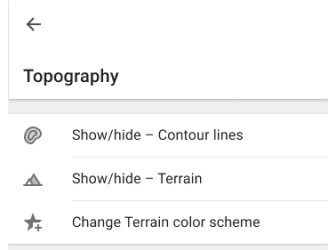

Ações Rápidas​

QA for Terrain

Você pode usar os botões de Ação Rápida na tela do mapa para alternar a visibilidade das camadas de Curvas de Nível, Terreno e esquema de cores do Terreno. Dependendo da camada selecionada no menu Configurar mapa, atribuir uma ação de Terreno ao botão exibirá Relevo Sombreado, Inclinação ou Altitude.

As configurações principais para Mostrar ou Ocultar tipos de mapa estão na seção Topografia do menu Configurar Mapa. No artigo Ação Rápida, você pode encontrar uma lista de camadas disponíveis para exibição. Se você precisar de acesso rápido a esta configuração de mapa, use a ferramenta Botão Personalizado.

  • Vá para Adicionar ação: Menu → Configurar tela → Botões personalizados → Ação rápida → Adicionar ação → Configurar mapa.
  • Adicione um ou mais botões de QA para alterar a visibilidade de uma camada de topografia específica.

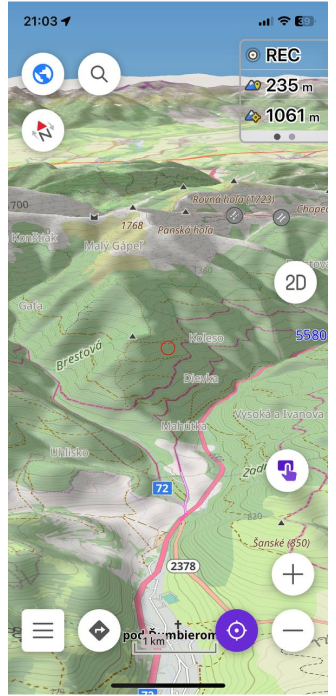

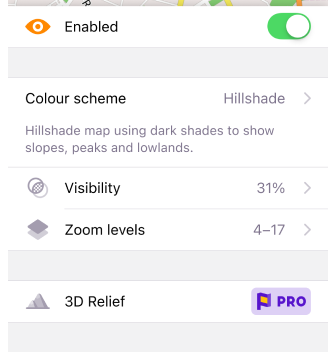

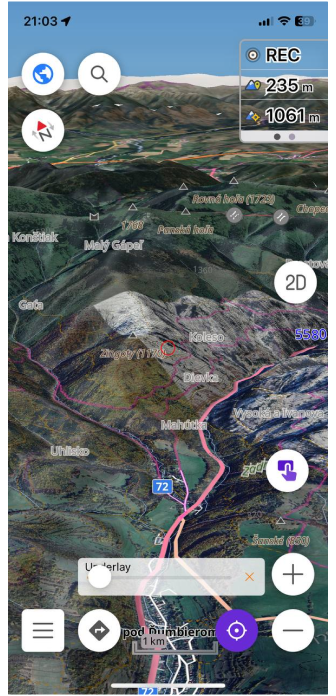

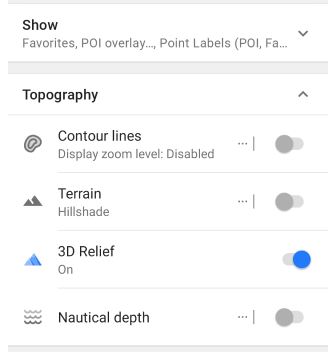

Relevo 3D​

Recurso Pro

Relevo 3D é um recurso pago do OsmAnd Pro .

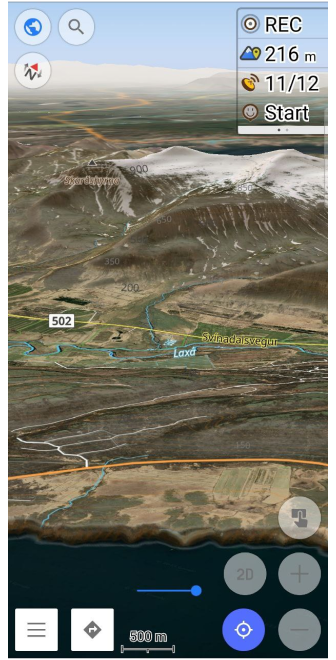

Vá para: Menu → Configurar mapa → Topografia → Relevo 3D

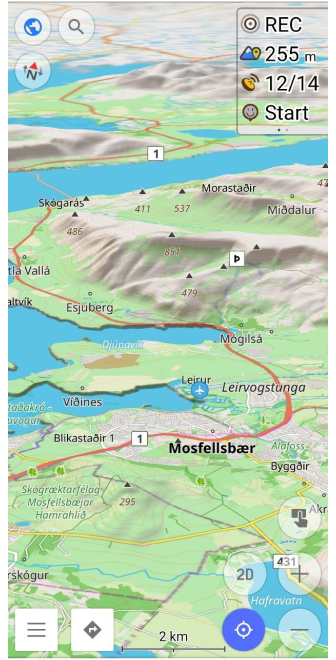

3D Relief

O recurso Relevo 3D produz um relevo elevado e fornece uma representação tridimensional da paisagem. O Relevo 3D funciona offline e pode ser usado com mapas vetoriais do OsmAnd ou qualquer mapa raster como Fonte de Mapa ou como Camada de Sobreposição/Subjacência.

Como exibir o Relevo 3D no mapa.

Camada de mapa vetorialCamada de mapa raster
3D Relief3D Relief

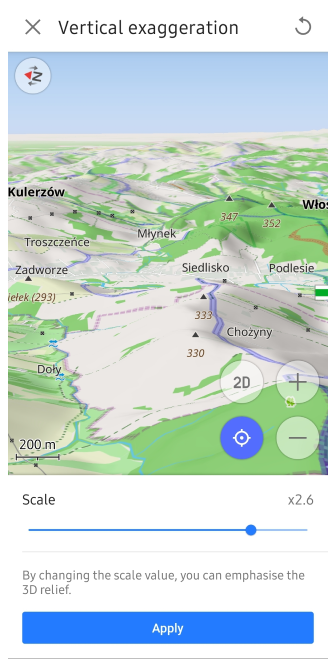

Exagero Vertical​

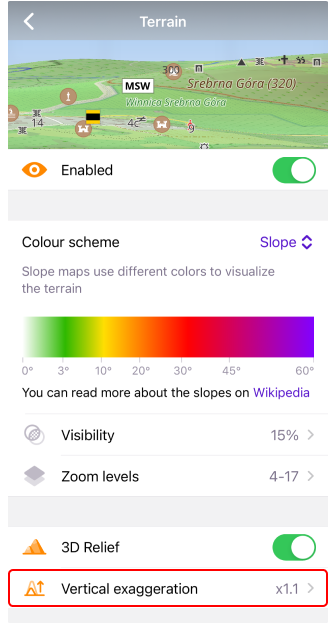

Vá para: Menu → Configurar mapa → Topografia → Relevo 3D → Exagero vertical

Vertical exaggeration Android

Exagero vertical é um coeficiente especial para relevo 3D. Você pode alterar a escala (Exagero vertical) de x1 para x3. Este recurso permite visualizar contornos de terreno mais suaves com detalhes aumentados.

Relevo Sombreado e Relevo 3D​

Relevo SombreadoRelevo 3D
Terrain layersTerrain layers

Relevo Sombreado é um tipo de mapa que exibe o terreno usando sombras, criando uma representação visual da inclinação e forma da superfície da terra. Relevo 3D é um recurso que adiciona efeitos tridimensionais ao mapa.

Se você desativar Relevo Sombreado e ativar Relevo 3D, as sombras do relevo ainda serão visíveis porque Relevo Sombreado e Relevo 3D são duas maneiras diferentes de visualizar um mapa. Relevo Sombreado cria sombras com base no terreno e as adiciona ao mapa, enquanto Relevo 3D modela elementos 3D para mostrar a profundidade e a forma do terreno, e as sombras fazem parte da visualização. Esses recursos podem funcionar em paralelo, e desativar Relevo Sombreado não afeta como os efeitos 3D são exibidos.

Quando o Relevo Sombreado está ativado, uma imagem com sombras de relevo aparece mais detalhada, escura e escalonada do que uma imagem de Relevo 3D. A explicação é que o Relevo Sombreado enfatiza os gradientes e contrastes do terreno, criando uma imagem mais nítida e detalhada. O recurso Relevo 3D confere ao mapa uma aparência mais fluida e suavizada, suavizando o terreno e potencialmente reduzindo a visibilidade de alguns detalhes mais finos.

Combinar Tipos de Camada​

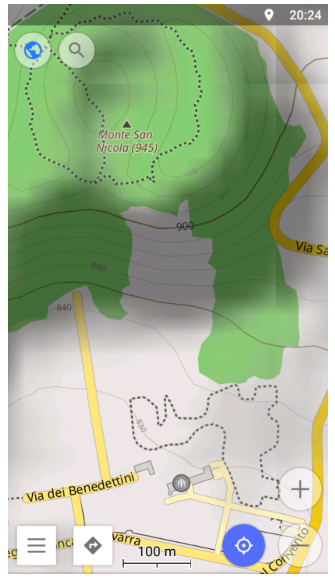

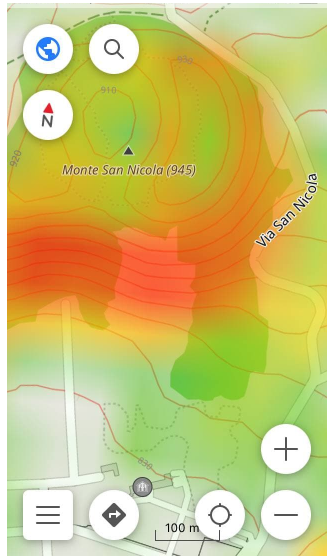

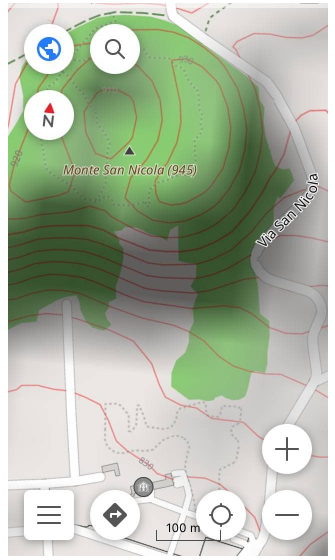

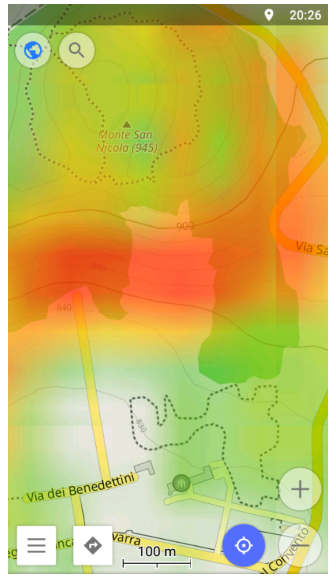

Contour lines combined with Hillshade Contour lines combined with Slope

O OsmAnd permite combinar vários tipos de camadas de mapa para uma exibição mais visual.

  • A combinação de Curvas de Nível e Relevo Sombreado é ideal para estimar visual e numericamente a inclinação de encostas de montanhas.
  • A combinação de camadas de Curvas de Nível e Inclinação é melhor para estimar a inclinação e encontrar pontos com a mesma altura.
  • A combinação de camadas de Relevo 3D e Relevo Sombreado permite obter uma representação mais realista e visual do terreno, relevo e detalhes da paisagem. Esta combinação é especialmente adequada para terrenos montanhosos e acidentados.

Problemas Comuns e Soluções​

  1. Como restaurar a compra do plugin Topografia (anteriormente Curvas de Nível). (verificar).
  2. Curvas de Nível, dados de Elevação ou Relevo 3D não são exibidos. (verificar)
  3. O mapa muda automaticamente para o modo 3D durante a navegação:
    • Certifique-se de que o botão Modo 3D esteja desativado em Menu → Configurar Tela → Botões → Botões Padrão.
    • Verifique se algum recurso de Terreno está ativado em Menu → Configurar Mapa → Topografia que possa acionar um efeito 3D.

Última atualização: janeiro de 2025
