Fahrzeugmetriken

🚧 This article is incomplete

This article is incomplete & needs to be reviewed. You can help by creating a pull request.

⚠️ Android only

This feature is currently not available for the iOS version of the OsmAnd app.

Übersicht​

Bezahlte Funktion

Das Plugin Fahrzeugmetriken ist eine kostenpflichtige Funktion der OsmAnd-App.

Das Plugin Fahrzeugmetriken ermöglicht die Echtzeit-Überwachung von Fahrzeugdaten über das OBD-II-Protokoll. Benutzer können wichtige Metriken wie Motorleistung, Kraftstoffeffizienz und Geschwindigkeit verfolgen, was eine proaktive Fahrzeugwartung und Fehlerbehebung ermöglicht.

OBD-II-Scanner sind ein integraler Bestandteil der modernen Fahrzeugdiagnostik. Mit Echtzeit-Datenstreaming erhalten Benutzer sofortige Einblicke in Fahrzeugsysteme, was präventive Wartung erleichtert und Reparaturkosten reduziert. Diese Werkzeuge sind sowohl für den persönlichen Gebrauch als auch für professionelle Fahrzeugdienste unerlässlich.

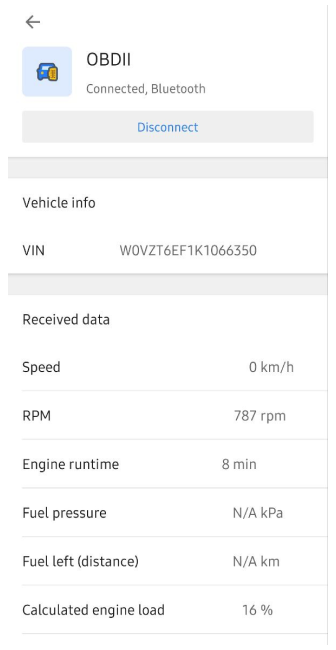

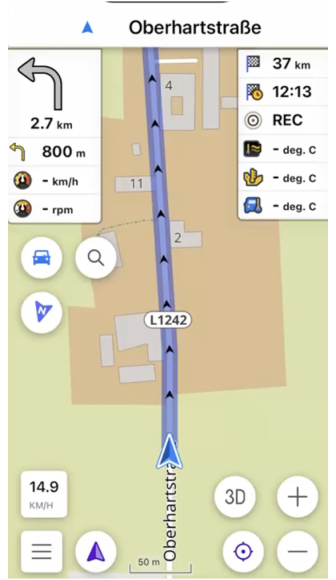

OBD settings

Erforderliche Einrichtungsparameter​

Um Daten von einem OBD-II-Scanner zu verwenden:

  1. Kaufen Sie ein OsmAnd Pro-Abonnement. (Fahrzeuggeschwindigkeit und Motordrehzahl sind kostenlos.)
  2. Aktivieren Sie das Plugin Fahrzeugmetriken im Abschnitt Plugins des Hauptmenüs.
  3. Schalten Sie Bluetooth auf Ihrem Gerät ein.
  4. Verbinden Sie den OBD-II-Scanner mit dem Anschluss Ihres Fahrzeugs.
  5. Konfigurieren Sie die Scanner-Einstellungen.
  6. Fügen Sie Fahrzeugmetriken-Widgets hinzu, um Daten auf dem Bildschirm anzuzeigen (optional).
  7. Verwenden Sie das Plugin Aufnahme der Fahrt, um Fahrzeugdaten aufzuzeichnen.

ODB-II-Scanner koppeln​

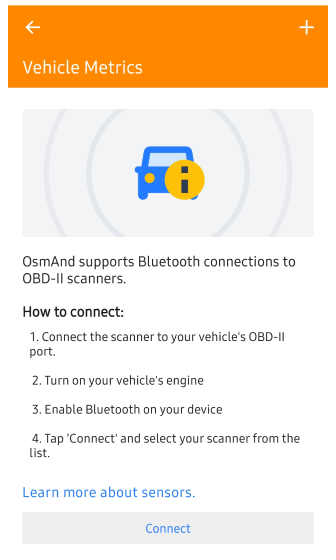

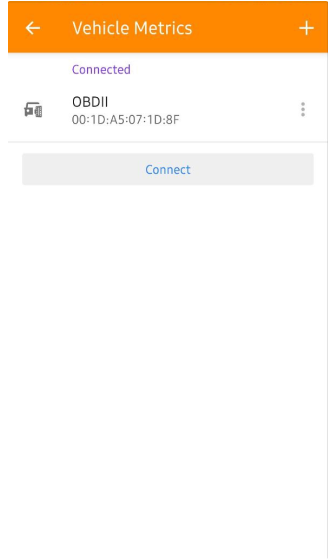

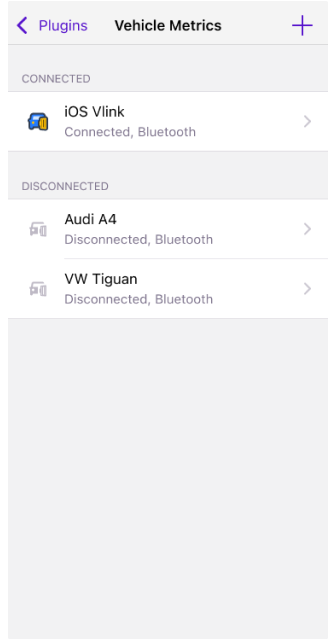

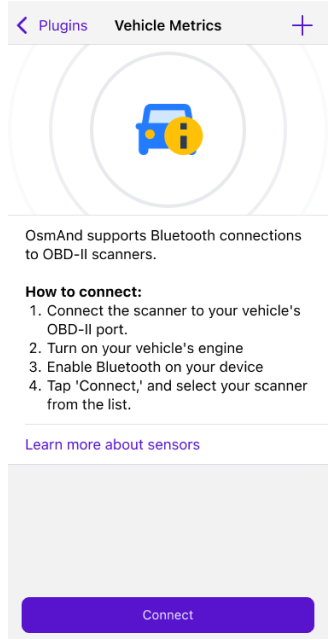

OBD connectionOBD connection

Verbinden Sie den Scanner mit dem Anschluss Ihres Fahrzeugs und koppeln Sie ihn über die App:

  • Navigieren Sie zu Menü → Plugins → Fahrzeugmetriken → Einstellungen → Verbinden oder +.
  • Wenn Fahrzeugmetriken im Hauptmenü ist: Menü → Fahrzeugmetriken → Einstellungen → Verbinden oder +.

Wählen Sie Ihr OBD-II-Gerät aus der Liste und stellen Sie die Verbindung her.

Scanner-Einstellungen​

Android. Gehen Sie zu: Menü → Plugins → Fahrzeugmetriken → OBD → Drei-Punkte-Menü

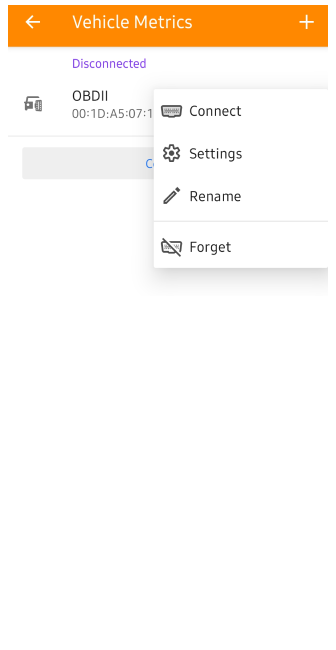

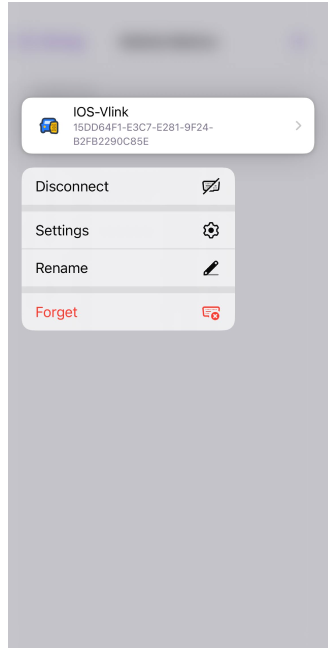

OBD settingsOBD settings
  • Verbinden / Trennen. Stellt die Verbindung mit dem OBD-II-Sensor her oder beendet sie.
  • Einstellungen. Öffnet den OBD-II-Einstellungsbildschirm, der die Verbindungsverwaltung und den Zugriff auf verfügbare Fahrzeugparameter ermöglicht.
  • Umbenennen. Ermöglicht die Zuweisung eines benutzerdefinierten Namens zum Sensor zur einfacheren Identifizierung.
  • Vergessen. Entfernt den zuvor gekoppelten OBD-II-Sensor aus der Liste, sodass er bei Bedarf später erneut gekoppelt werden muss.

Metrikliste​

Metriken sind zur besseren Übersichtlichkeit kategorisiert. Fortschrittliche Diagnosewerkzeuge ermöglichen präventive Wartung durch die Interpretation dieser Parameter:

Temperatur:

  • Einlasstemperatur. Zeigt die Temperatur der Luft an, die in den Ansaugkrümmer gelangt.
  • Umgebungstemperatur. Überwacht externe Bedingungen.
  • Kühlmitteltemperatur. Verfolgt die Effizienz der Motorkühlung.
  • Motoröltemperatur. Zeigt den Ölzustand während des Betriebs an.

Motor:

  • Motordrehzahl. Überwacht die Umdrehungen pro Minute (U/min) des Motors.
  • Motorlaufzeit. Verfolgt die Betriebszeit des Motors.
  • Berechnete Motorlast. Zeigt den prozentualen Arbeitsaufwand des Motors an.

Kraftstoff:

  • Kraftstoffdruck. Zeigt den Druck im Kraftstoffsystem an.
  • Kraftstoffverbrauch. Berechnet den Kraftstoffverbrauch des Fahrzeugs.
  • Restkraftstoff. Zeigt den Kraftstoffstand im Fahrzeug an.

Sonstiges:

  • Batteriestand. Zeigt den Spannungspegel der Fahrzeugbatterie an.
  • Fahrzeuggeschwindigkeit. Zeigt Daten des Fahrzeuggeschwindigkeitssensors (VSS) an.
  • Drosselklappenstellung. Bestimmt die Motorluftaufnahme über den Drosselklappenwinkel. VIN. Zeigt die 17-stellige Fahrzeugidentifikationsnummer an.

Aufzeichnung der Fahrt​

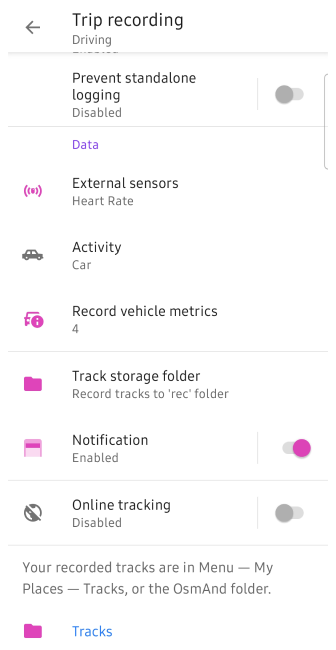

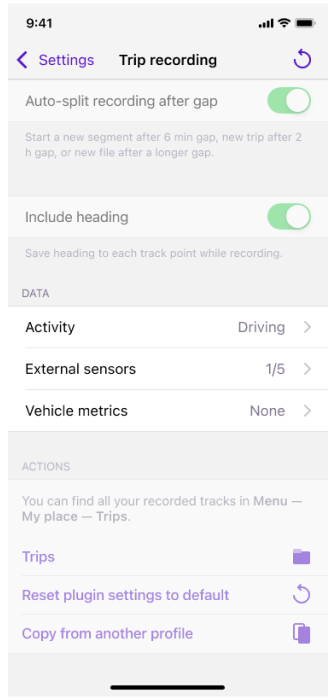

Android. Gehen Sie zu: Menü → Erweiterungen → Streckenaufzeichnung → Einstellungen → Daten → Fahrzeugdaten aufzeichnen

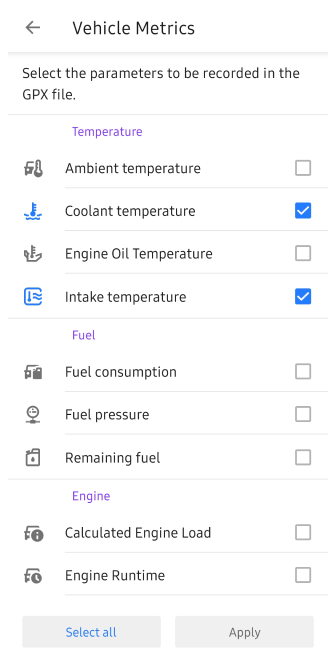

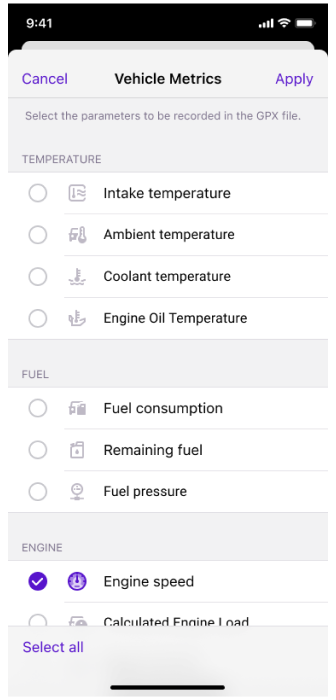

OBD recordingOBD recording

Um OBD-II-Daten in eine GPX-Datei aufzunehmen, müssen Sie die gewünschten Parameter für die Aufzeichnung mit dem Plugin Aufzeichnung der Fahrt auswählen. Dies ermöglicht Ihnen, Fahrzeugmetriken zusammen mit Ihren Fahrtdaten zu analysieren.

Tags​

OsmAnd verwendet benutzerdefinierte Tag-Namen für Fahrzeugmetriken in der GPX-Datei. Zum Beispiel:

  • vm_eotemp: Motoröltemperatur.
  • vm_fpress: Kraftstoffdruck.
  • vm_espeed: Motordrehzahl.

Diese Tags erleichtern das Identifizieren und Nutzen spezifischer Fahrzeugdaten beim Überprüfen der aufgezeichneten GPX-Datei.

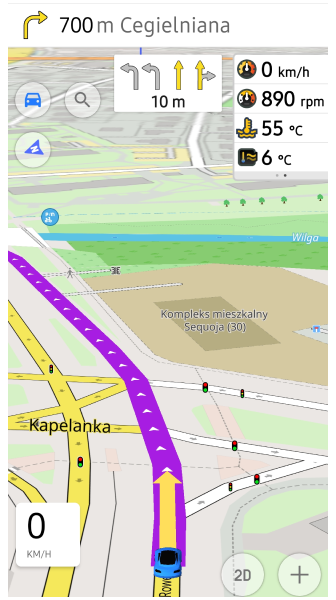

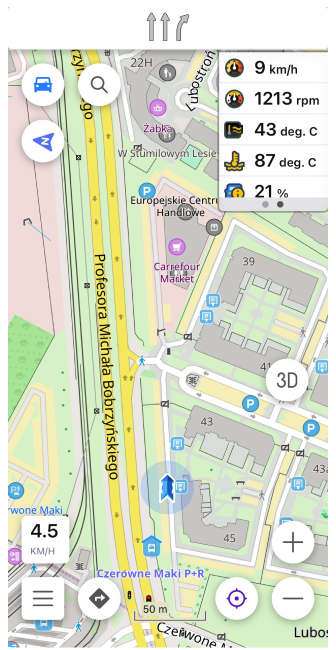

Widgets​

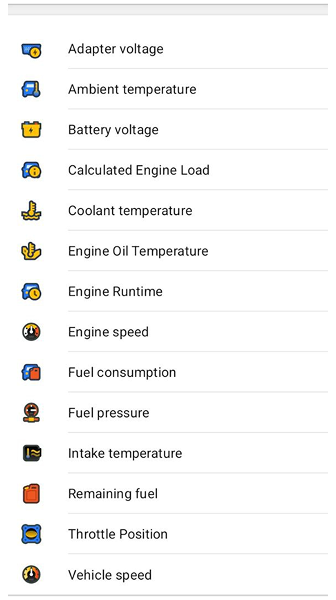

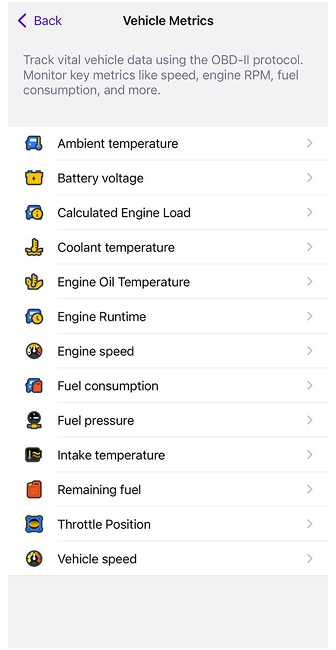

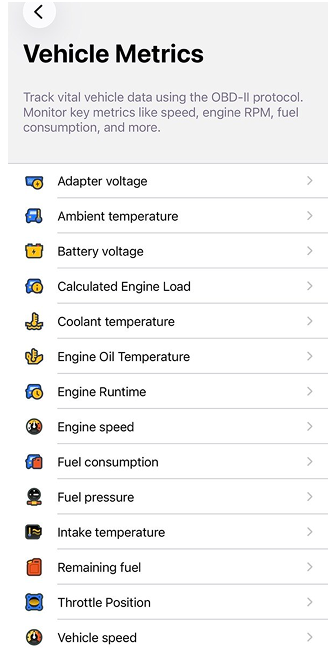

Android. Gehen Sie zu: Menü → Bildschirm konfigurieren → Widgets → Ein Panel auswählen → Fahrzeugmetriken

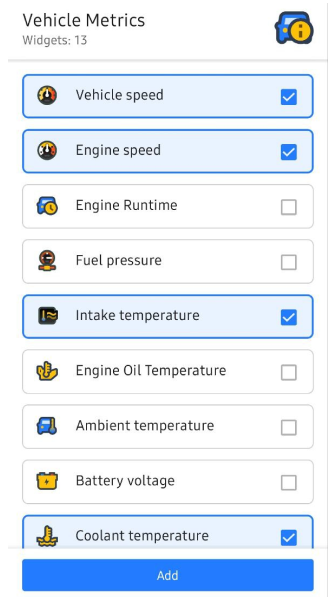

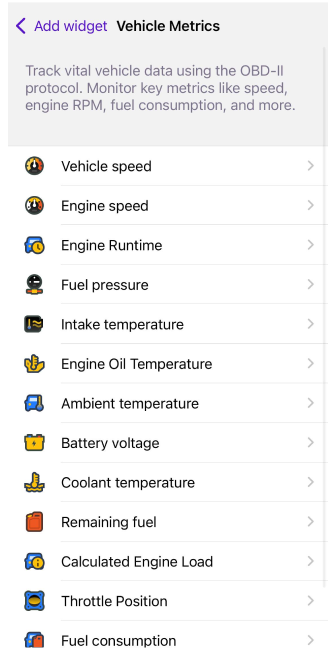

OBD settingsOBD settings

Die Fahrzeugmetriken-Widgets werden automatisch hinzugefügt, wenn Sie das Plugin aktivieren. Wenn sie nicht sichtbar sind, können Sie sie manuell über das Menü Bildschirm konfigurieren hinzufügen.

Widget-Einstellungen​

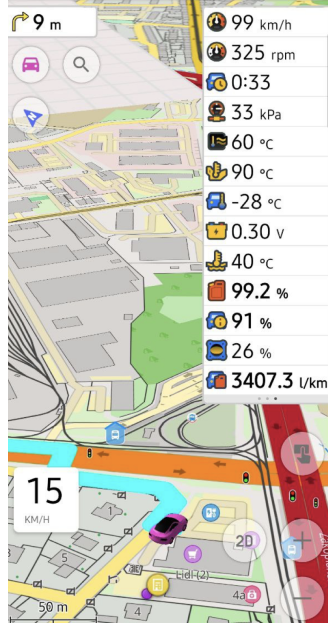

Die Widgets zeigen wichtige Daten von Ihrem verbundenen OBD-II-Gerät in Echtzeit an, wie z. B. Geschwindigkeit, Motormetriken und Kraftstoffverbrauch. Stellen Sie sicher, dass sie sichtbar sind, bevor Sie Ihre Fahrt beginnen, um die Metriken nahtlos zu verfolgen.

Einige Widgets bieten Optionen für den Anzeigemodus:

  • Sofort. Zeigt Echtzeitdaten für die ausgewählte Metrik an.
  • Durchschnitt. Zeigt Durchschnittswerte über ein konfigurierbares Zeitintervall an (15 Sekunden bis 60 Minuten).

Zuletzt aktualisiert: Dezember 2024
