Externe Sensoren

Übersicht

Bezahlte Funktion

Das Plugin Externe Sensoren ist eine bezahlte Funktion der OsmAnd-App.

Das Plugin Externe Sensoren ermöglicht es Ihnen, Daten von drahtlosen externen Sensoren mit ANT+ und BLE (Bluetooth Low Energy)-Technologien zu lesen und aufzuzeichnen und diese Daten mithilfe von Widgets in der OsmAnd-Anwendung anzuzeigen. Dieses verwaltete Netzwerk ist in der Lage, Sensordaten zu sammeln, zu übertragen und zu speichern.

HINWEIS: iPhones und iPads unterstützen ANT+ aufgrund von Hardwarebeschränkungen nicht.

Das Plugin Externe Sensoren greift auf externe Sensoren zu und kann Daten lesen wie:

• Herzfrequenz
• Fahrradleistung
• Fahrradtrittfrequenz
• Fahrradgeschwindigkeit
• Fahrradstrecke
• Temperatur

Um das Plugin zu verwenden, stellen Sie sicher, dass Ihr Gerät kompatibel ist, das Plugin aktiviert ist und Ihre externen Sensoren über Bluetooth (BLE) verbunden sind.

Erforderliche Einrichtungsparameter

Um Daten von externen Sensoren nutzen zu können, befolgen Sie diese Schritte:

1. Kaufen Sie ein OsmAnd Pro-Abonnement, um das Plugin Externe Sensoren freizuschalten.
2. Aktivieren Sie das Plugin unter Menü → Plugins.
3. Schalten Sie Bluetooth ein auf Ihrem Gerät, um die Verbindung mit BLE-Sensoren zu ermöglichen.
4. Koppeln und konfigurieren Sie externe Sensoren über das Plugin-Menü.
5. (Optional) Fügen Sie Widgets für externe Sensoren zu Ihrer Kartenansicht hinzu, um Echtzeitdaten wie Herzfrequenz, Trittfrequenz oder Batteriestand anzuzeigen.
6. (Optional) Verwenden Sie das Plugin Tourenaufzeichnung, um Sensordaten in GPX-Tracks aufzuzeichnen.
7. (Optional, nur Android) Befolgen Sie diese Tipps, um ANT+-Sensoren zu verbinden, wenn Ihr Gerät diese unterstützt.

Neuen Sensor koppeln

Android

iOS

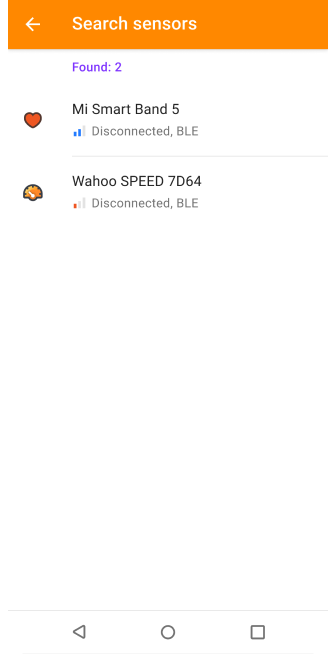

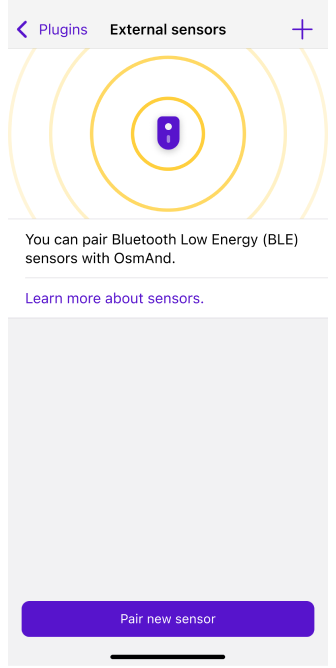

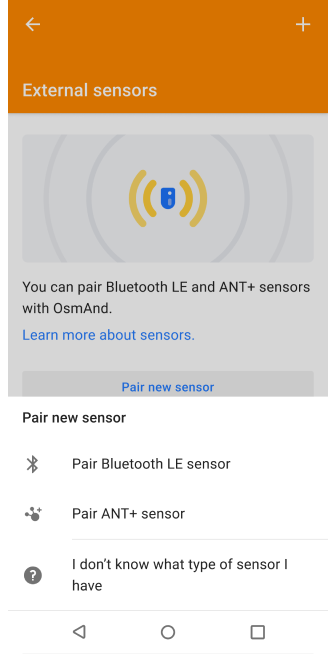

Um einen neuen Sensor zu koppeln, gehen Sie wie folgt vor:

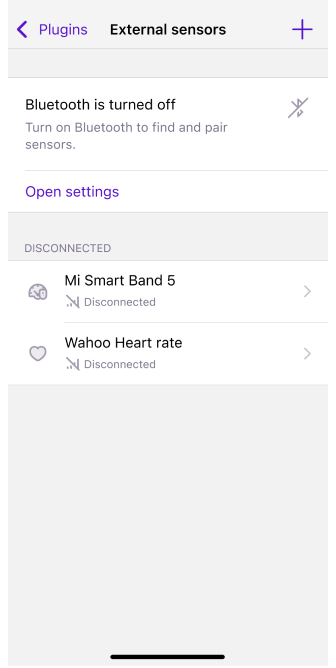

1. Stellen Sie sicher, dass Bluetooth auf Ihrem Gerät aktiviert ist.
2. Gehen Sie zu Menü → Plugins → Externe Sensoren → Einstellungen.
3. Tippen Sie auf Neuen Sensor koppeln.
4. OsmAnd sucht nach verfügbaren Bluetooth LE oder ANT+ Sensoren (abhängig von Ihrer Plattform).
5. Tippen Sie auf die + Schaltfläche neben dem Sensor, den Sie koppeln möchten.
6. Nach der Verbindung erscheint der Sensor in der Liste der verbundenen Geräte.

Hinweise:

• Auf iOS werden aufgrund von Hardwarebeschränkungen nur Bluetooth Low Energy (BLE) Sensoren unterstützt. ANT+-Sensoren sind nicht verfügbar.
• Auf Android können je nach Gerät sowohl BLE- als auch ANT+-Sensoren unterstützt werden. Weitere Details finden Sie im ANT+-Kompatibilitätsleitfaden.
• Eine Pop-up-Benachrichtigung wird jedes Mal angezeigt, wenn ein Sensor verbunden oder getrennt wird.
• Fahrradleistungssensoren sind auf Android nur über ANT+ verfügbar.

Sensoreinstellungen

Android

Verwenden Sie einen der folgenden Pfade, um die Sensoreinstellungen zu öffnen:

• Menü → Erweiterungen → Externe Sensoren → Verfügbares Gerät → Einstellungen
• Menü → Profil konfigurieren → Plugin-Einstellungen → Externe Sensoren → Verfügbares Gerät → Einstellungen

iOS

Verwenden Sie einen der folgenden Pfade, um die Sensoreinstellungen zu öffnen:

• Menü → Erweiterungen → Externe Sensoren
• Menü → Einstellungen → Ausgewähltes Profil → Erweiterungen → Externe Sensoren

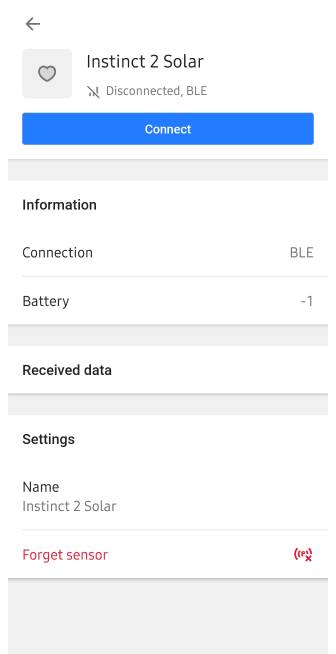

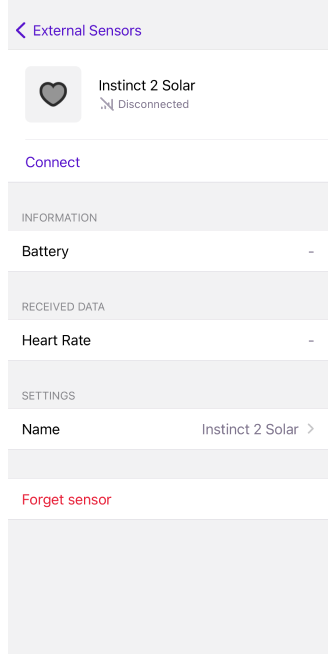

Jeder in OsmAnd aufgelistete gekoppelte externe Sensor verfügt über einen eigenen Konfigurationsbildschirm mit den folgenden Optionen:

• Verbinden / Trennen – schalten Sie den Verbindungsstatus um.
• Umbenennen – weisen Sie dem Sensor einen benutzerdefinierten Namen zu.
• Sensor vergessen – entfernen Sie den Sensor aus der Liste (kann später erneut gekoppelt werden).
• Einstellungen – öffnen Sie den Bildschirm mit den Sensordetails (Sensortyp, Werte, Batteriestand, Einstellung des Radumfangs).

Hinweise:

• Auf iOS können Sie den Batteriestand verbundener BLE-Sensoren direkt in einem Karten-Widget anzeigen. Um dies zu aktivieren, gehen Sie zu: Menü → Bildschirm konfigurieren → Panel auswählen → Widget hinzufügen → Externer Sensor → Einstellungen → Anzeigen → Batteriestand
• Eine Pop-up-Benachrichtigung wird angezeigt, wenn der Batteriestand eines gekoppelten Sensors unter 15 % fällt.

Tourenaufzeichnung

Android

Gehen Sie zu: Menü → Erweiterungen → Streckenaufzeichnung → Einstellungen → Daten → ANT+-Widgets

iOS

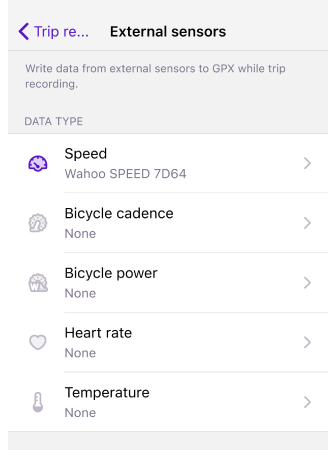

Gehen Sie zu: Menü → Erweiterungen → Streckenaufzeichnung → Einstellungen → Extern

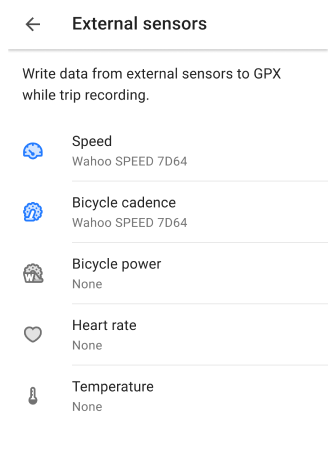

Um Sensordaten während Ihrer Tour mit dem Plugin Tourenaufzeichnung aufzuzeichnen:

1. Stellen Sie sicher, dass das Plugin Externe Sensoren aktiviert ist.
2. Gehen Sie zu Menü → Erweiterungen → Streckenaufzeichnung → Einstellungen → Daten → ANT+-Widgets.

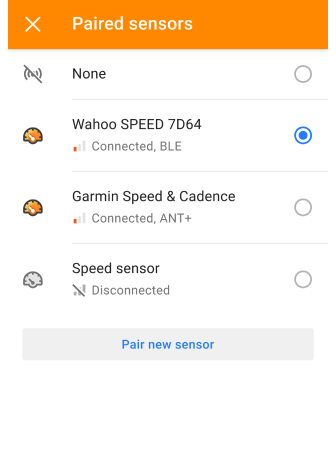

3. Wählen Sie die Sensortypen aus, die Sie aufzeichnen möchten (z. B. Trittfrequenz, Herzfrequenz, Geschwindigkeit).
4. Beginnen Sie mit der Aufzeichnung Ihrer Tour. OsmAnd speichert die ausgewählten Sensordaten im GPX-Track.

Hinweise:

• Die Liste der verfügbaren Sensortypen wird angezeigt, auch wenn keine Sensoren verbunden sind.
• Wenn noch keine Sensoren gekoppelt sind, verwenden Sie die Schaltfläche Neuen Sensor koppeln in den Plugin-Einstellungen.
• Batteriestandsdaten werden nicht in GPX-Dateien aufgezeichnet und sind für die Analyse auf der Karte nicht verfügbar.

Formatkompatibilität

OsmAnd verwendet die Trackaufzeichnung, um Sensordaten in GPX-Dateien einzubetten. Dieses Format ist mit vielen Sport- und Trainings-Apps (z. B. Strava, Runkeeper) kompatibel.

Datenanalyse

Android

iOS

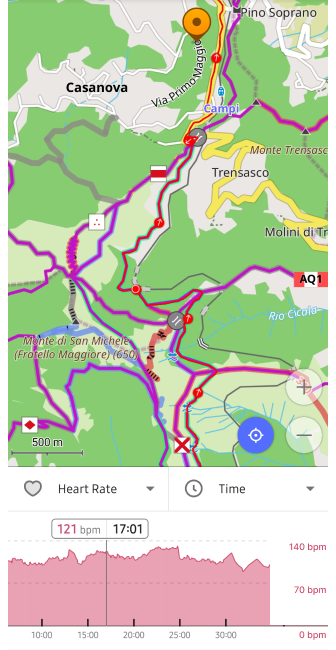

Nachdem Sie Ihre Tour mit dem Plugin Tourenaufzeichnung aufgezeichnet haben, können Sie die Sensordaten in der Trackanalyse-Oberfläche überprüfen.

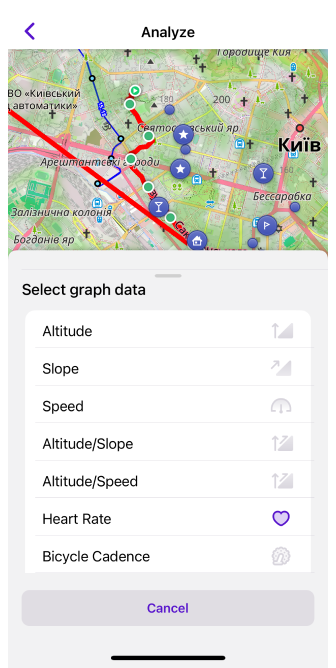

Um Daten zu analysieren:

1. Beenden Sie Ihre Tourenaufzeichnung.
2. Öffnen Sie den aufgezeichneten Track unter Meine Orte → Tracks oder tippen Sie auf den Track auf der Karte.
3. Wählen Sie im Kontextmenü des Tracks Optionen → Auf Karte analysieren.

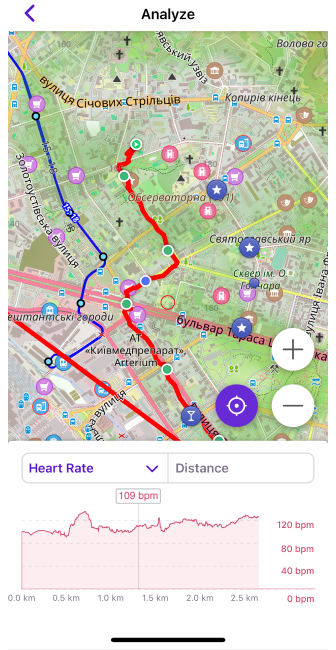

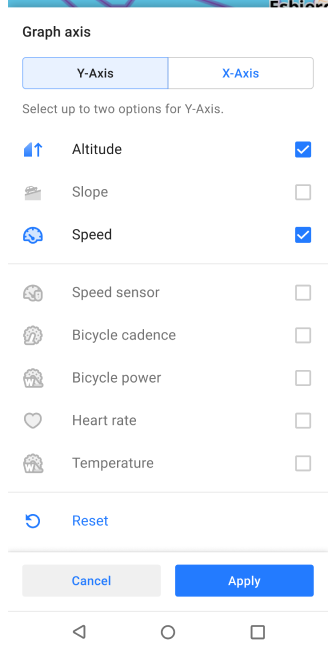

Dies zeigt Diagramme für Ihre aufgezeichneten Daten an: Herzfrequenz, Geschwindigkeit, Trittfrequenz, Fahrradleistung und Temperatur

Batteriestand und Strecke sind in der Funktion Auf Karte analysieren nicht verfügbar.

Widgets

Android

Gehen Sie zu: Menü → Konfiguration → Steuerelemente → Panel auswählen → Widget hinzufügen → ANT+-Widgets

iOS

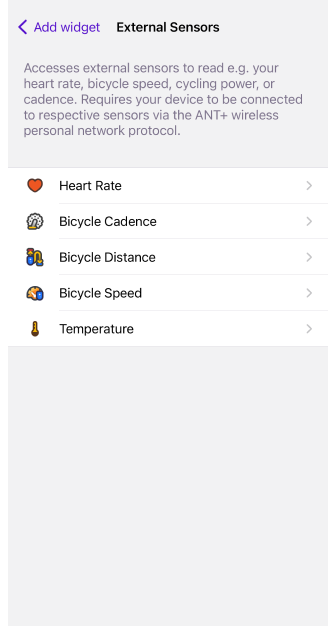

Gehen Sie zu: Menü → Anzeige konfigurieren → Steuerelemente → Panel auswählen → Widget hinzufügen → Externe Sensoren

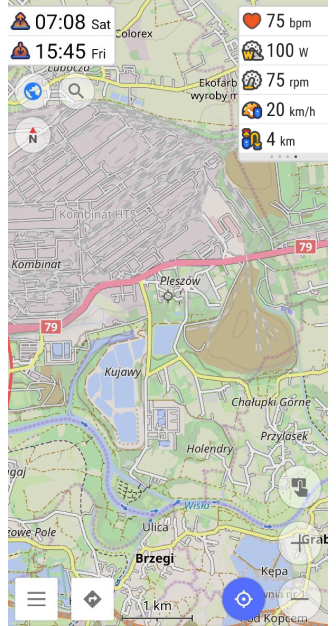

Das Widget Externe Sensoren ermöglicht es Ihnen, Live-Daten von Ihren verbundenen Sensoren direkt auf dem Kartenbildschirm anzuzeigen.

Bevor Sie Ihre Tour beginnen:

• Stellen Sie sicher, dass das Plugin Externe Sensoren aktiviert ist.
• Öffnen Sie Bildschirm konfigurieren und fügen Sie die notwendigen Widgets zum entsprechenden Panel hinzu.

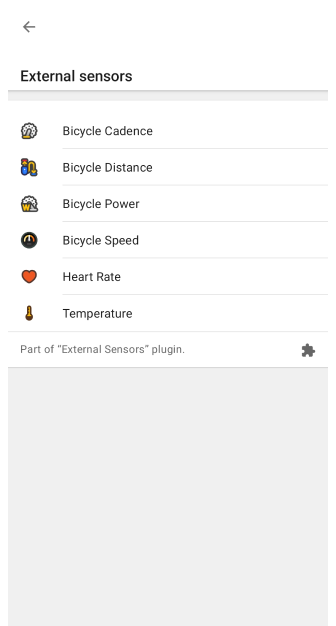

Unterstützte Widget-Typen:

1. Herzfrequenz – zeigt die Echtzeit-Herzfrequenz von einem gekoppelten Monitor an.
2. Fahrradleistung (nur Android) – zeigt die aktuelle Tretleistung in Watt an.
3. Fahrrad-Trittfrequenz – zeigt die Anzahl der Pedalumdrehungen pro Minute an.
4. Fahrradgeschwindigkeit – aktuelle Fahrgeschwindigkeit.
5. Fahrradentfernung – vom Sensor gemessene Gesamtstrecke.
6. Temperatur – aktuelle Umgebungstemperatur.
7. Batteriestand (nur iOS) – prozentualer Batteriestand eines angeschlossenen BLE-Sensors.

Widget-Einstellungen

Android

Gehen Sie zu: Menü → Konfiguration → Steuerelemente → Panel auswählen → Widget hinzufügen → ANT+-Widgets → Widget auswählen → Einstellungen

iOS

Gehen Sie zu: Menü → Anzeige konfigurieren → Steuerelemente → Panel auswählen → Widget hinzufügen → Externer Sensor → Widget auswählen → Einstellungen

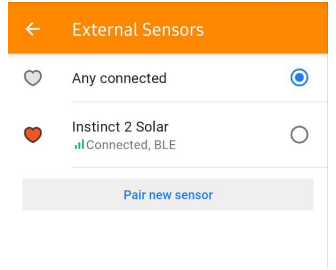

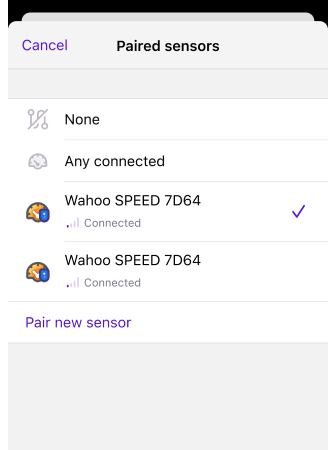

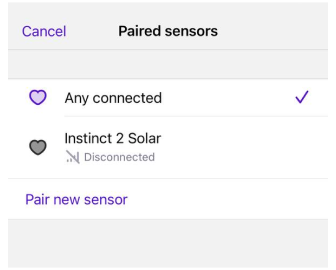

Standardmäßig zeigt das Widget den ersten aktuell verbundenen Sensor dieses Typs an. Wenn Sie einen bestimmten Sensor verwenden möchten, tippen Sie auf Datenquelle und wählen Sie aus der Liste der verbundenen Sensoren.

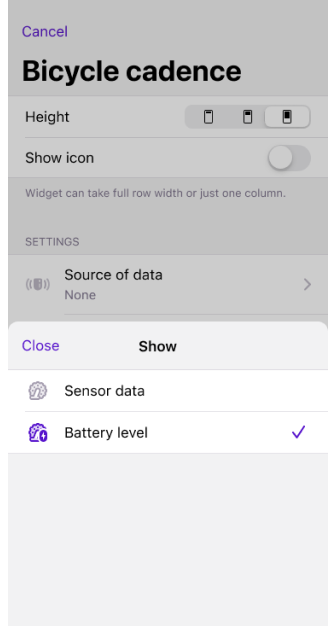

Auf iOS können Sie auswählen, welcher Wert im Widget angezeigt werden soll:

• Sensordaten (z. B. Trittfrequenz, Geschwindigkeit).
• Batteriestand – Echtzeit-Batterieprozentsatz des ausgewählten Sensors.

Dies ist nützlich, wenn Sie den Ladezustand der Batterie während langer Fahrten überwachen möchten, um Unterbrechungen zu vermeiden.
