AIS Vessel Tracker

🚧 This article is incomplete

This article is incomplete & needs to be reviewed. You can help by creating a pull request.

⚠️ Android only

This feature is currently not available for the iOS version of the OsmAnd app.

Visão Geral​

O plugin AIS Vessel Tracker exibe posições do Sistema de Identificação Automática (AIS) e informações detalhadas sobre embarcações próximas. Os dados AIS são recebidos via conexão de rede de um receptor AIS externo.

AVISO LEGAL

Este plugin é um projeto de hobby e não foi projetado para confiabilidade ou precisão. NÃO confie neste software para navegação ou segurança da vida.

Parâmetros de Configuração Necessários​

A capacidade de usar mapas Online é automaticamente ativada na versão iOS do OsmAnd. Para exibir mapas Online no Android, você precisa fazer as seguintes configurações:

  1. Ativar o plugin AIS vessel tracker no Menu Principal → Plugins → AIS vessel tracker.
  2. Configurar as configurações AIS
  3. Configurar uma conexão de servidor AIS ou conectar um receptor AIS externo.
  4. Verificar se as embarcações são exibidas no mapa do OsmAnd.

Embarcações no Mapa​

O AIS opera em frequências VHF (161.975 MHz e 162.025 MHz) e possui um alcance de sinal limitado devido à propagação em linha de visão.

Alcance típico de recepção AIS:

  • 15–20 milhas náuticas (28–37 km)
  • Depende da altura da antena, condições ambientais e obstáculos

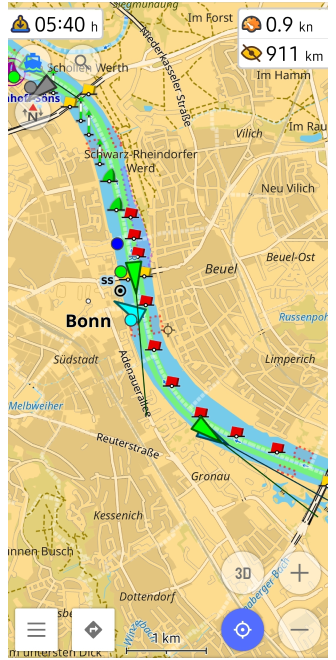

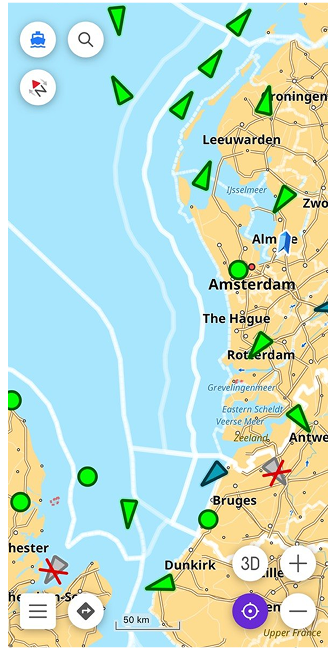

Exibição AIS no mapa:

AIS vessel tracker

Quando configurado corretamente, as posições das embarcações aparecerão no mapa. Principais recursos:

  • As embarcações se movem com base na velocidade e curso em tempo real.
  • Novas embarcações entram e saem da área visível dinamicamente.
  • Tocar em uma embarcação abre informações detalhadas.

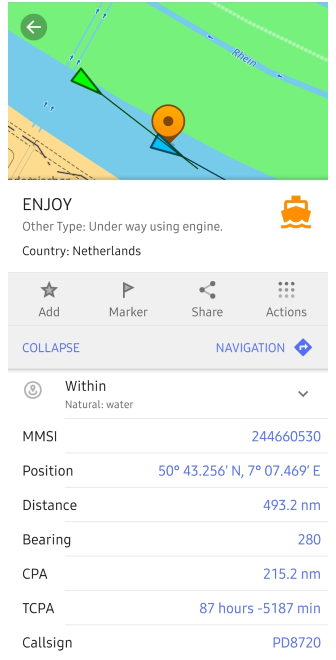

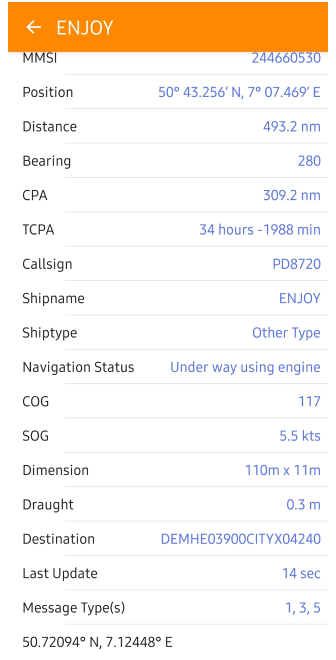

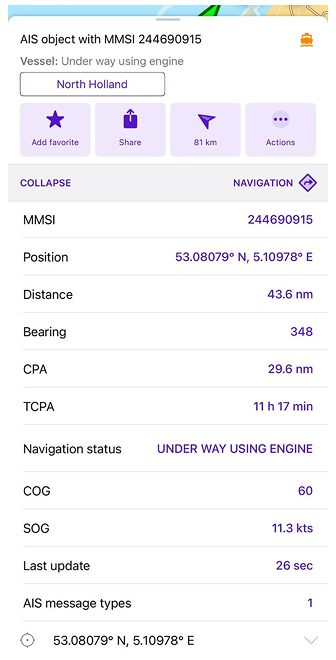

Informações da Embarcação AIS​

AIS vessel tracker AIS vessel tracker

As embarcações AIS transmitem três tipos de dados:

  1. Informações Estáticas (dados inalteráveis). Enviado a cada 6 minutos ou mediante solicitação.

    • Nome da Embarcação (se definido)
    • MMSI (Identidade de Serviço Móvel Marítimo) (Identificador único de 9 dígitos da embarcação)
    • Número IMO (se disponível)
    • Sinal de Chamada
    • Tipo de Embarcação (por exemplo, Carga, Passageiro, Embarcação de Pesca)
    • Dimensões da Embarcação (Comprimento e Largura)
    • Posição da Antena AIS (Em relação ao casco da embarcação)

  2. Informações Dinâmicas (dados em tempo real). Enviado em diferentes intervalos, dependendo da velocidade e manobra.

    • Coordenadas da Embarcação (Latitude e Longitude)
    • Curso Sobre o Fundo (COG)
    • Velocidade Sobre o Fundo (SOG)
    • Rumo (Direção para onde a proa está apontando)
    • Status da Embarcação (Em movimento, Ancorado, Manobrando, etc.)
    • Taxa de Curva (ROT) (Velocidade de mudança de curso)
    • Hora da Última Atualização

  3. Informações da Viagem (definidas manualmente pela tripulação). Enviado a cada 6 minutos, definido manualmente pela tripulação

    • Porto de Destino
    • Tempo Estimado de Chegada (ETA)
    • Calado (Profundidade da embarcação abaixo da superfície da água)
    • Tipo de Carga (se transmitido)
    • Número de Pessoas a Bordo (opcional)

Símbolos e Legendas AIS​

Diretrizes para Apresentação de Símbolos AIS

SímbolosDescrição
Símbolos de Tipos de Embarcações
Triângulo verdeNavio de carga
Triângulo azulNavio de passageiros
Triângulo pretoEmbarcação de pesca
Triângulo amareloRebocador
Triângulo vermelhoPetroleiro
Triângulo brancoEmbarcação militar
Triângulo laranjaEmbarcação especial (por exemplo, piloto, quebra-gelo)
Triângulo vermelho piscandoEmbarcação em perigo
Símbolos de Auxílios à Navegação
Bóia verdeMarcador de estibordo (lado direito do canal)
Bóia vermelhaMarcador de bombordo (lado esquerdo do canal)
Símbolo de âncoraÁrea de ancoragem
Símbolo de navio (SS)Terminal de ferry ou passageiros
Símbolo de guindaste de portoPorto de carga
Círculo pretoPlataforma offshore
Indicadores de Status
Triângulo sólidoEmbarcação em movimento
Triângulo ocoAncorado ou Atracado
Seta giratóriaEm manobra
Ícone vermelho piscandoAlerta de emergência
Exclamação laranjaMensagem de segurança AIS
Indicadores de Rota e Velocidade
Linha azul finaRota planejada
Linha pontilhadaRota anterior
Ícone de relógioTempo estimado de chegada (ETA)
Ícone de ondaVelocidade sobre a água

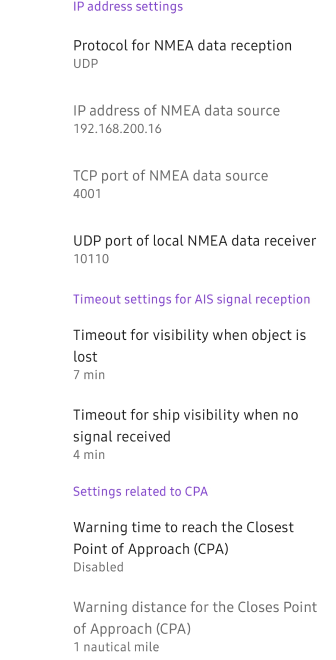

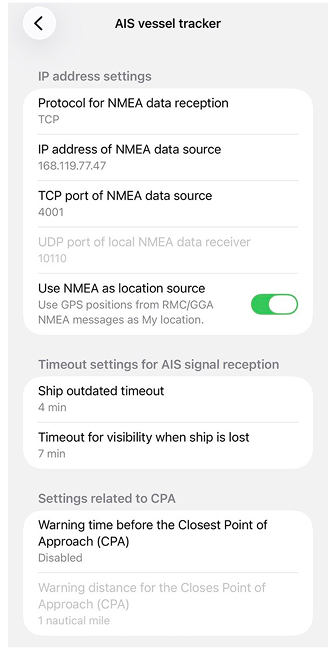

Configurações do Plugin​

Menu → Complementos → Localizador de barcos AIS → Configurações

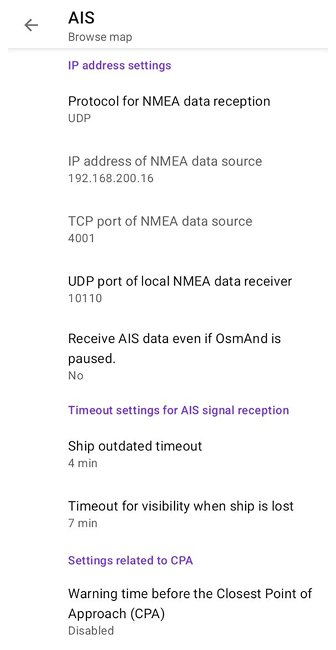

AIS settings

O plugin AIS vessel tracker oferece várias configurações para personalizar a navegação e a interação para usuários com deficiência. Essas configurações são aplicadas a todos os perfis no OsmAnd.

ConfiguraçãoDescriçãoExemplo
Configurações de endereço IP
ProtocoloEscolha o protocolo para receber dados AISUDP/TCP
Endereço IPDefina o IP da fonte de dados AIS (se TCP for usado)192.168.200.16
Porta TCPDefina o número da porta TCP para dados AIS4001
Porta UDPDefina a porta UDP para recepção AIS do OsmAnd10110
Tempo limite de recepção de sinal AIS
Tempo limite para objetos AIS perdidosNavios desaparecem se nenhum sinal for recebido por um tempo definido3 - 20 min
Tempo limite para visibilidade do navioOs ícones dos navios mudarão de estado quando nenhum sinal for recebido2 - 15 min / Desativado
Alertas de Ponto de Aproximação Mais Próximo (CPA)
Tempo de Aviso de CPAA embarcação é marcada em vermelho se o tempo para o CPA for inferior a este limite1 - 60 min / Desativado
Distância de Aviso de CPAA embarcação é marcada em vermelho se a distância para o CPA for inferior a este limite0.02 - 2 milhas náuticas

Modo de Simulação AIS​

Você pode simular posições de embarcações AIS usando o plugin de Desenvolvimento do OsmAnd.

  1. Baixe os arquivos de texto de dados AIS:

  2. Carregue os dados AIS no OsmAnd Abra Menu → Complementos → Desenvolvimento → Configurações → Carregar dados AIS de um ficheiro e selecione um dos arquivos baixados.

  3. Visualize as embarcações AIS no mapa Os ícones das embarcações aparecerão com base nos dados simulados. Toque no ícone da embarcação para ver informações detalhadas.
