Apparence de la trace

Vue d'ensemble​

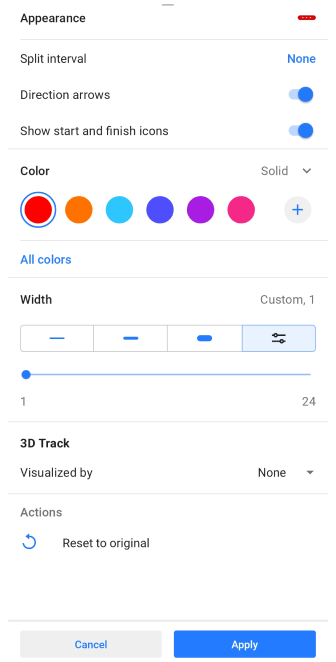

La fonction Apparence de la trace permet aux utilisateurs de personnaliser la façon dont les traces sont affichées sur la carte. Cela inclut l'ajustement de la couleur, de la largeur, des indicateurs de direction et d'autres éléments visuels. La personnalisation de l'apparence des traces permet de différencier plusieurs traces, de mettre en évidence des itinéraires spécifiques et d'améliorer la lisibilité de la carte.

Apparence de la trace vue d'ensemble Android Menu Trace Apparence Android

Accùs au menu​

Vous pouvez modifier l'apparence de la trace en utilisant l'une des méthodes suivantes :

  • Depuis Mes Lieux. Ouvrez Menu → Mes Lieux → Traces, sĂ©lectionnez une trace, appuyez sur l'icĂŽne Apparence dans le menu contextuel de la trace.

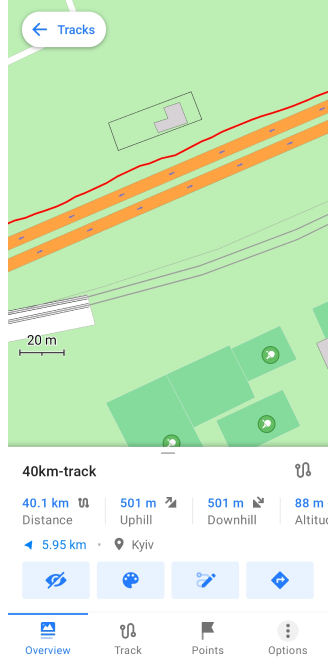

  • Depuis la carte. Appuyez directement sur une trace sur la carte, puis appuyez sur l'icĂŽne Apparence dans la section Vue d'ensemble.
  • Depuis l'enregistrement de trace. Modifiez l'apparence de la trace en cours d'enregistrement via le menu contextuel d'enregistrement de trace.
  • Depuis le menu Configurer la carte. Allez dans Menu → Configurer la carte → Traces → ⋼ → Modifier l’apparence pour les traces affichĂ©es.

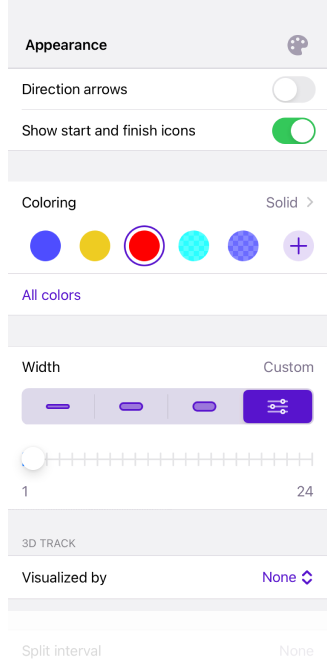

Paramùtres d'apparence de la trace​

Couleur​

purchases

Certains paramĂštres ne peuvent ĂȘtre utilisĂ©s qu'avec OsmAnd Pro. Android et iOS FonctionnalitĂ©s gratuites et payantes.

Apparence

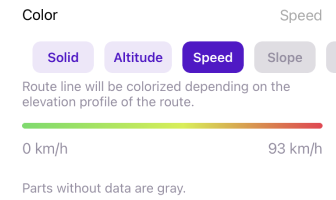

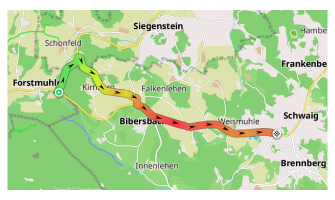

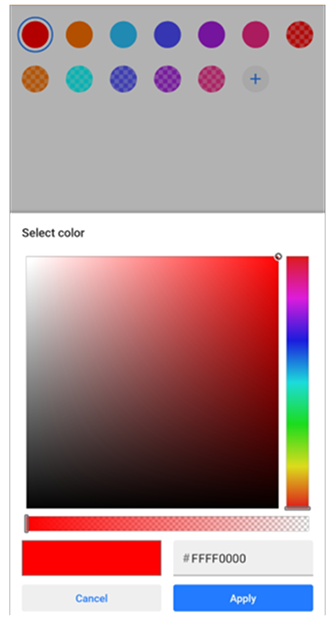

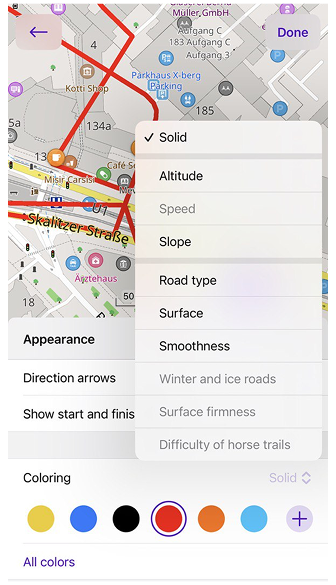

Vous pouvez définir la couleur de la trace manuellement ou utiliser la visualisation de données basée sur la couleur (par exemple, vitesse, altitude, pente). Si une trace manque de certaines données, OsmAnd affiche les sections manquantes en gris.

Options de couleur disponibles :

  • ParamĂštres gratuits : Opaque couleur, Vitesse (si enregistrĂ©e) et Altitude (si enregistrĂ©e).

    Menu Trace Apparence Couleur de la trace Android Apparence Couleur de la trace Android

  • FonctionnalitĂ© Pro) : Pente, Type de route, Surface, RĂ©gularitĂ©, Route sur neige et glace, Surface, DifficultĂ© des sentiers Ă©questres.

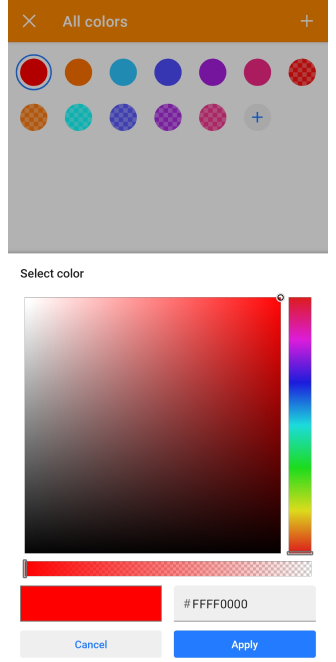

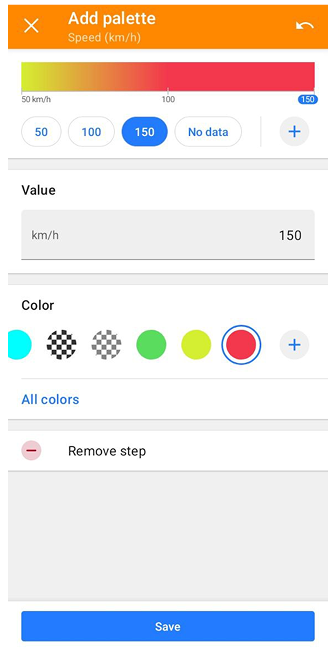

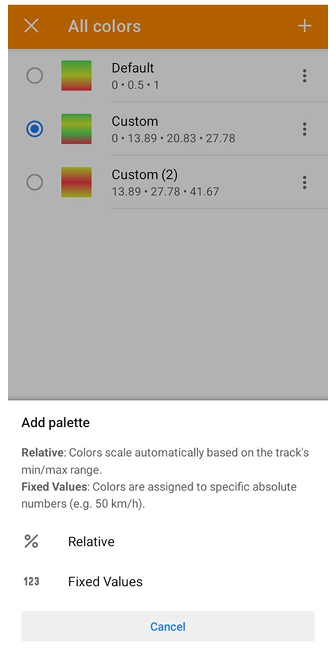

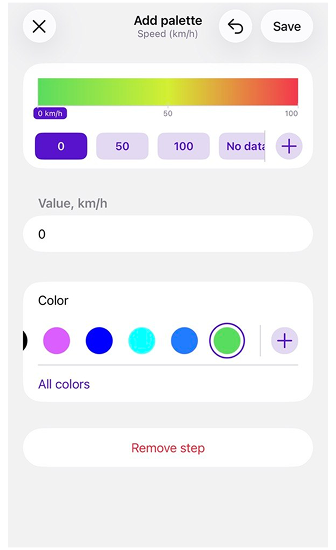

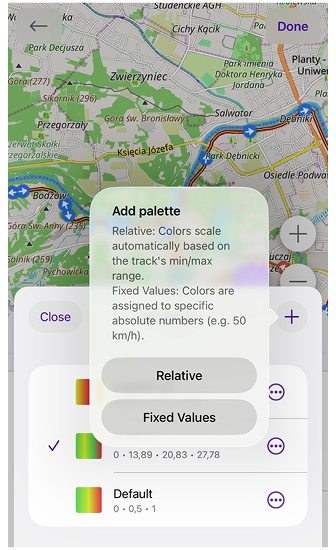

Pour plus de dĂ©tails sur la personnalisation de l'apparence de la ligne d'itinĂ©raire, voir Écran de la carte pendant la navigation et sur la sĂ©lection et la crĂ©ation d'une couleur personnalisĂ©e, voir SchĂ©mas de couleurs.

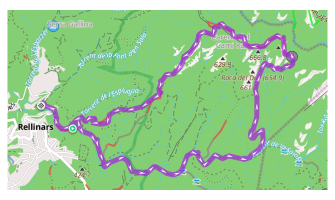

Largeur​

Menu Trace Apparence Épaisseur de la trace Android Apparence de la trace

Vous pouvez personnaliser l'apparence de la trace dans plusieurs menus de l'application :

Ajustez la largeur de la trace pour améliorer la visibilité sur la carte.

  • Options prĂ©dĂ©finies : Fine, Moyenne et Épaisse.

  • Largeur personnalisĂ©e : RĂ©glable de 1 Ă  24 px Ă  l'aide d'un curseur.

  • Largeur basĂ©e sur le profil : Peut ĂȘtre dĂ©finie via ParamĂštres de navigation → Personnaliser la ligne d'itinĂ©raire.

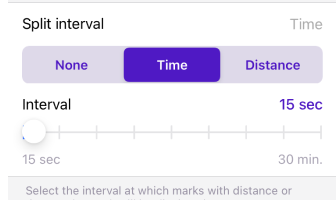

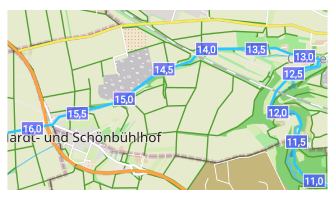

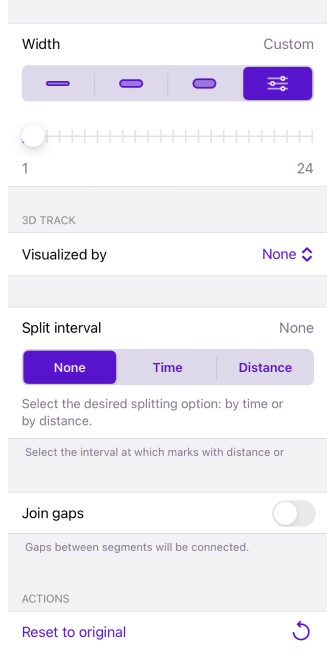

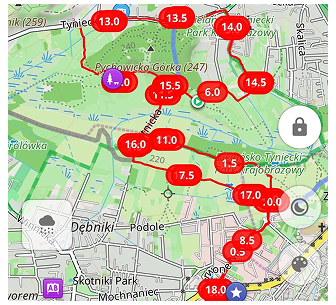

Intervalle de division​

Menu Trace Apparence Intervalle de division Intervalle de division

Sélectionnez si vous souhaitez diviser l'intervalle sur la trace par distance ou par temps.

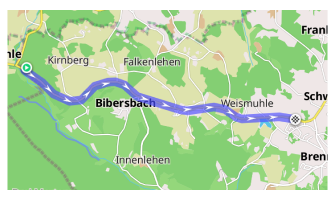

Flùches de direction​

Menu Trace Apparence flĂšches de direction Android

Ajoute des marqueurs fléchés le long de la trace pour indiquer la direction du mouvement.

IcĂŽnes de dĂ©but et de fin​

Menu Trace Apparence icÎnes de début et de fin Android

Vous permet de sélectionner si vous souhaitez afficher les icÎnes de début et de fin pour les segments de trace.

Joindre les lacunes​

Connecte les segments de trace qui ont été interrompus en raison d'une perte de GPS ou d'une pause dans l'enregistrement. La fonction Relier les segments (Android) ou Fusionner pouréviter les interruptions (iOS) vous permet de connecter ces lacunes dans la trace GPX sélectionnée à l'aide de lignes droites.

RĂ©initialiser Ă  l'original​

Restaure tous les paramÚtres d'apparence de la trace à leurs valeurs par défaut.

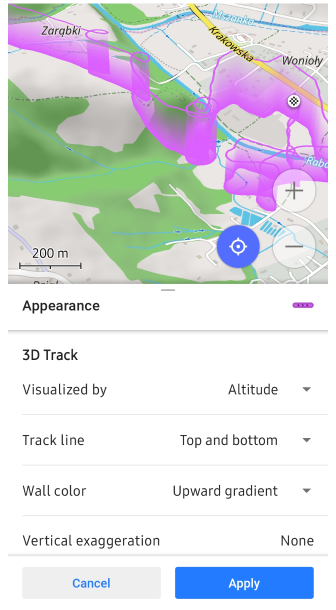

Trace 3D​

Paid feature

La Trace 3D est une fonctionnalité payante OsmAnd Pro pour iOS et Android .

Menu Trace Apparence Visualisation 3D

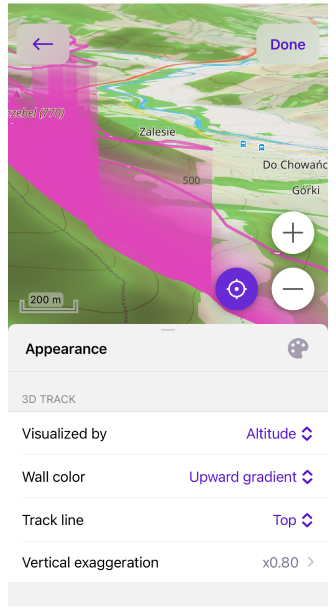

La fonction Trace 3D génÚre une visualisation tridimensionnelle en intégrant des données d'élévation dans des traces 2D standard. Cette fonctionnalité crée une représentation améliorée en profondeur, permettant une analyse précise de la trace par rapport au terrain. En incorporant les détails d'élévation, la trace 3D offre une vue plus complÚte de la topographie et du contexte géographique de l'itinéraire.

Paramùtres de la trace 3D​

Hauteur du mur Vous pouvez visualiser une trace 3D par altitude et autres données disponibles dans la trace, ou par altitude fixe.

  • AffichĂ© par :  Altitude,  Vitesse,  Hauteur fixe. DonnĂ©es du capteur 3D :  FrĂ©quence cardiaque,  Cadence de vĂ©lo,  Puissance de vĂ©lo,  TempĂ©rature,  Vitesse de vĂ©lo.

  • Accentuation verticale. Si visualisĂ© par Altitude ou Vitesse, vous pouvez mettre Ă  l'Ă©chelle les donnĂ©es 3D pour obtenir une visualisation plus proĂ©minente de la trace 3D dans la plage de Aucun Ă  x3.0.

  • Hauteur de mur. Si visualisĂ© par Hauteur fixe, dĂ©finissez la hauteur fixe de la trace 3D en dĂ©finissant son Ă©lĂ©vation sur la carte dans la plage de Aucun Ă  2000 m.

  • Vous pouvez le combiner avec Relief 3D. Si la source des donnĂ©es 3D n'est pas l'altitude, la reprĂ©sentation 3D sera une combinaison de l'altitude du relief et des donnĂ©es sĂ©lectionnĂ©es, telles que la vitesse ou la frĂ©quence cardiaque.

Couleur du mur Personnalise la couleur de la trace 3D à l'aide de dégradés ou d'une visualisation basée sur les données. Les options incluent : Aucun,  Solide,  Dégradé descendant,  Dégradé ascendant,  Altitude,  Pente,  Vitesse.

Ligne de la trace Ajoute une ligne surlignée en haut ou en bas de la trace 3D. Les options incluent : Haut,  Bas,  Haut et bas.

NOTE : La version Android de l'application nécessite que le moteur de rendu de carte Version 2 (OpenGL) soit activé pour utiliser la visualisation de trace 3D.

Cas d'utilisation​

La fonction de trace 3D est trĂšs bĂ©nĂ©fique pour des activitĂ©s comme le parapente, oĂč la visualisation de votre trajectoire de vol peut offrir des informations plus approfondies. En rendant la trace en 3D, vous pouvez exploiter des fonctionnalitĂ©s telles que la Hauteur du mur et la Couleur du mur pour extraire des informations visuelles prĂ©cieuses pour l'analyse.

  1. Visualiser par vitesse avec 3D. Un cas d'utilisation courant consiste Ă  utiliser des traces 3D pour visualiser les variations de vitesse. Cela vous permet de localiser des sections spĂ©cifiques de la trace oĂč vous avez ralenti ou accĂ©lĂ©rĂ©.

    Avec la couleur du mur basée sur la pente, vous pouvez observer comment le terrain, en particulier les collines et les pentes, a eu un impact sur votre vitesse. Cette combinaison de visualisation de la vitesse et de la pente offre une compréhension détaillée des performances tout au long de l'activité.

  2. Visualiser par capteur cardiaque avec relief 3D. Une autre application intéressante consiste à combiner les données du capteur de fréquence cardiaque avec des cartes de relief 3D. Cela vous permet de mapper les fluctuations de la fréquence cardiaque directement sur le terrain, vous donnant une vue complÚte de la façon dont les changements d'altitude ont pu influencer votre effort physique.

    La fonction de relief 3D, qui exagĂšre l'altitude, fonctionne indĂ©pendamment de la vue de trace 3D. Deux paramĂštres d'exagĂ©ration verticale peuvent ĂȘtre ajustĂ©s pour mieux comprendre la corrĂ©lation entre la frĂ©quence cardiaque et l'Ă©lĂ©vation du terrain.

  3. Visualiser la hauteur de la trace et la ligne de couleur de la pente sur une vue de la Terre plate. Lors de la visualisation des données d'altitude, il est recommandé d'utiliser une vue de la Terre plate pour éviter des problÚmes tels que les erreurs GPS, qui pourraient faire apparaßtre des sections de la trace sous terre.

    Dans ce scĂ©nario, les changements de pente peuvent ĂȘtre visualisĂ©s sĂ©parĂ©ment le long de la ligne de trace, tandis que la couleur du mur est utilisĂ©e pour reprĂ©senter l'altitude. Cette mĂ©thode garantit que mĂȘme avec d'Ă©ventuelles inexactitudes de donnĂ©es, vous recevez toujours une visualisation claire et prĂ©cise de la pente et de l'Ă©lĂ©vation.

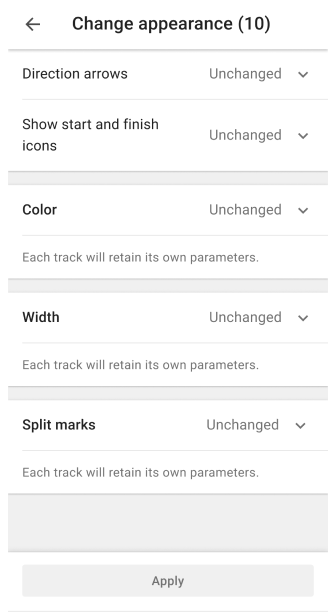

Modifier l'apparence de plusieurs traces​

Apparence Android Apparence Android

L'onglet Traces affiche automatiquement toutes les traces jamais enregistrées, créées ou importées. Elles sont organisées par dossier ou affichées sous forme de liste en dessous.

Modifiez l'apparence de plusieurs traces dans Mes Lieux → Traces :

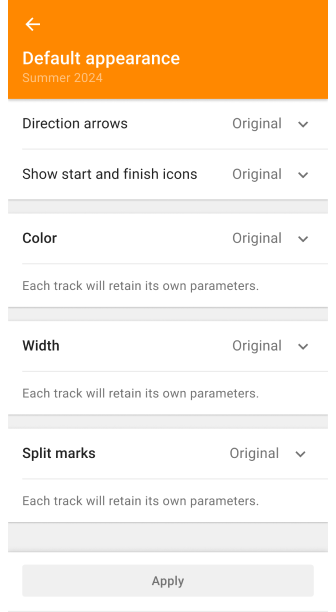

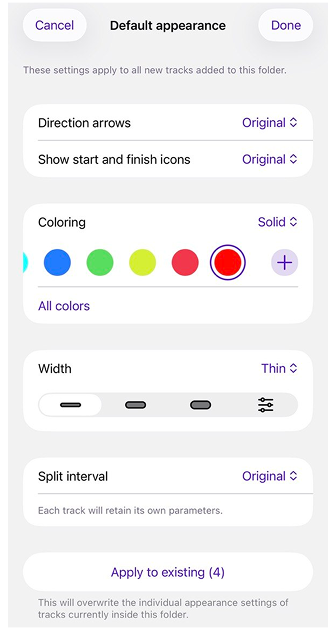

  • Modifier l'apparence par dĂ©faut - Applique les paramĂštres Ă  toutes les traces d'un dossier.

  • RĂ©initialiser Ă  l'original - Restaure les paramĂštres de trace individuels.

  • Mode de sĂ©lection - Modifie l'apparence de traces spĂ©cifiques dans le dossier sĂ©lectionnĂ© ou de la liste entiĂšre dans l'onglet Traces.

    • SĂ©lectionnez le menu Ă  trois points dans le coin supĂ©rieur droit de l'onglet Traces et appuyez sur SĂ©lectionner.
    • Appuyez ensuite sur le menu Ă  trois points en haut de l'Ă©cran et sĂ©lectionnez Modifier l'apparence.

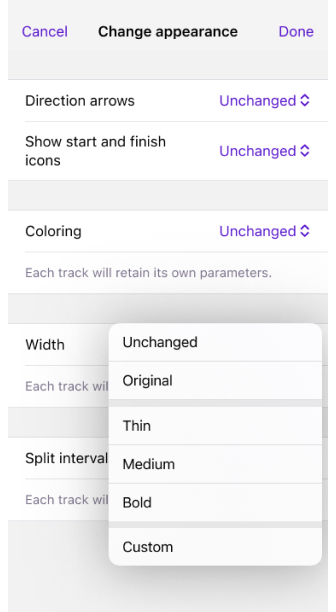

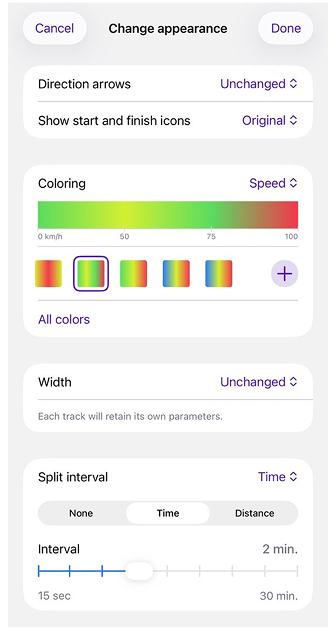

Options de personnalisation de l'apparence en masse :

  • FlĂšches de direction - Ajoute des indicateurs de mouvement. États : InchangĂ©,  Original,  ActivĂ©,  DĂ©sactivĂ©.

  • Afficher les icĂŽnes de dĂ©but et de fin - Affiche les marqueurs pour les points de dĂ©but et de fin de la trace. États : InchangĂ©,  Original,  ActivĂ©,  DĂ©sactivĂ©.

  • Couleur – Applique une coloration manuelle ou basĂ©e sur les donnĂ©es.

  • Largeur – Ajuste la largeur de la ligne de trace Ă  l'aide de prĂ©rĂ©glages ou manuellement.

  • Intervalle de division – DĂ©finit l'intervalle pour les marqueurs de distance / temps. États : InchangĂ©,  Original,  SĂ©lectionner : Temps ou Distance.

Original et inchangé :

  • Original - Restaure les paramĂštres d'origine du fichier de trace.

  • InchangĂ© - Conserve les paramĂštres actuels pendant la session d'Ă©dition.

Couleurs de trace dans les fichiers GPX​

OsmAnd prend en charge les couleurs de trace personnalisées dans les fichiers GPX à l'aide de la balise <osmand:color> dans la section <extensions> d'un élément <trk>. Cela permet aux utilisateurs de définir des couleurs pour les traces individuelles, améliorant la différenciation visuelle lorsque plusieurs traces sont affichées sur la carte.

Pour spécifier une couleur pour une trace, utilisez le format suivant :

<trk>
<name>Example Track</name>
<extensions>
<osmand:color>#FF0000</osmand:color>
</extensions>
</trk>
  • La balise <osmand:color> accepte les codes couleur hexadĂ©cimaux (par exemple, #FF0000 pour le rouge).
  • Si plusieurs traces existent dans un fichier GPX, chaque trace peut avoir sa propre balise <osmand:color>.

Comportement dans OsmAnd :

  1. Affectation de couleur par défaut :

    • Lorsqu'une trace GPX est importĂ©e en tant que trace unique (option Importer en tant que trace unique), la trace entiĂšre se voit attribuer la couleur GPX par dĂ©faut (rouge).
    • Dans OsmAnd 4.9.10 et versions ultĂ©rieures, ce problĂšme a Ă©tĂ© rĂ©solu : les couleurs de trace individuelles sont dĂ©sormais conservĂ©es lors de l'importation.
  2. Affichage monochrome pour les traces fusionnées :

    • Si les traces sont fusionnĂ©es Ă  l'aide de Joindre les segments, la trace rĂ©sultante est traitĂ©e comme une seule trace continue avec un seul segment.
    • La reprĂ©sentation multicolore n'est pas prise en charge pour les traces fusionnĂ©es.
    • La trace fusionnĂ©e sera affichĂ©e en utilisant la couleur GPX principale (par dĂ©faut : rouge), mĂȘme si les segments de trace individuels avaient Ă  l'origine des couleurs diffĂ©rentes.
  3. Priorité des paramÚtres d'apparence :

    • OsmAnd prend actuellement en charge les paramĂštres de couleur et de largeur uniquement pour la trace entiĂšre.
    • Ces paramĂštres d'apparence sont stockĂ©s dans les extensions GPX de niveau supĂ©rieur.
    • Si une couleur ou une largeur est dĂ©finie au niveau supĂ©rieur (soit dans le fichier GPX, soit manuellement dans OsmAnd), ce paramĂštre aura la prioritĂ© sur les couleurs attribuĂ©es aux segments de trace individuels.

Solution de contournement pour les traces multicolores :

  • Pour conserver les couleurs individuelles pour plusieurs traces, importez les traces sĂ©parĂ©ment au lieu de les fusionner.

  • Ajustez les couleurs de trace manuellement dans les ParamĂštres d'apparence de la trace :

    • Ouvrez la trace dans OsmAnd.
    • Appuyez sur la trace pour ouvrir le Menu contextuel.
    • SĂ©lectionnez Apparence.
    • Choisissez la couleur prĂ©fĂ©rĂ©e.
  • Cela garantit que chaque trace conserve sa reprĂ©sentation de couleur prĂ©vue, mĂȘme si le fichier GPX contenait Ă  l'origine plusieurs segments avec des couleurs diffĂ©rentes.

DerniÚre mise à jour : Février 2025
