Вигляд треку

Огляд​

Функція Вигляд треку дозволяє користувачам налаштовувати відображення треків на мапі. Це включає налаштування кольору, ширини, індикаторів напрямку та інших візуальних елементів. Налаштування вигляду треку допомагає розрізняти декілька треків, виділяти певні маршрути та покращувати читабельність мапи.

Track Appearance overview Android Track menu Appearance Android

Доступ до меню​

Ви можете змінити вигляд треку одним із наступних способів:

  • З Моїх місць. Відкрийте Меню → Мої місця → Треки, виберіть трек, торкніться піктограми вигляду в контекстному меню треку.

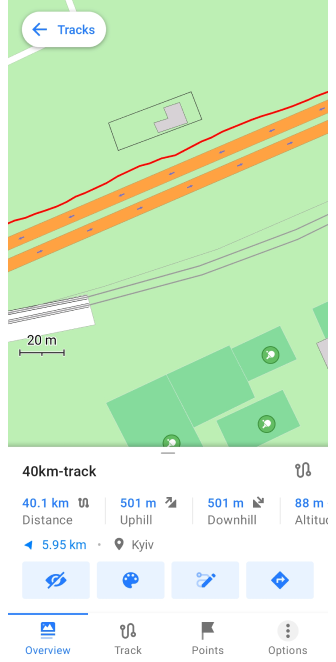

  • З мапи. Торкніться треку безпосередньо на мапі, потім торкніться піктограми вигляду в розділі Огляд.
  • З запису треку. Змініть вигляд поточного записаного треку за допомогою контекстного меню запису треку.
  • З меню Налаштувати мапу. Перейдіть до Меню → Налаштувати мапу → Треки → ⋮ → Змінити зовнішній вигляд для відображених треків.

Налаштування вигляду треку​

Колір​

purchases

Деякі налаштування можна використовувати лише з OsmAnd Pro. Android та iOS Безкоштовні та платні функції.

Appearance

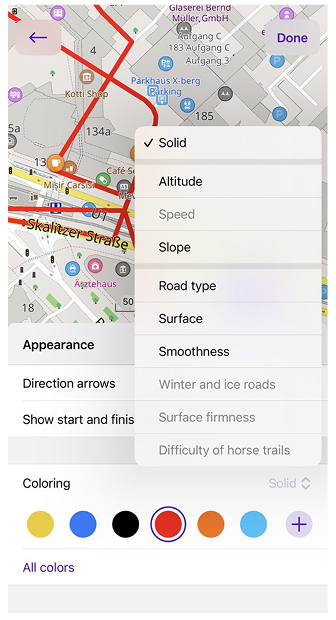

Ви можете встановити колір треку вручну або використовувати візуалізацію даних на основі кольору (наприклад, швидкість, висота, нахил). Якщо треку бракує певних даних, OsmAnd відображає відсутні ділянки сірим кольором.

Доступні варіанти кольорів:

  • Безкоштовні налаштування: Суцільний колір, Швидкість (якщо записано) та Висота (якщо записано).

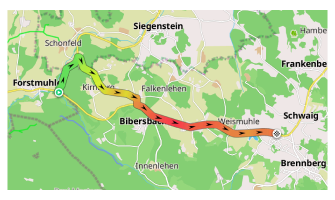

    Track menu Appearance Track color Android Appearance Track color Android

  • Pro функція): Ухил, Тип дороги, Поверхня, Рівність, Зимові та льодові дороги, Поверхня, Складність кінних стежок.

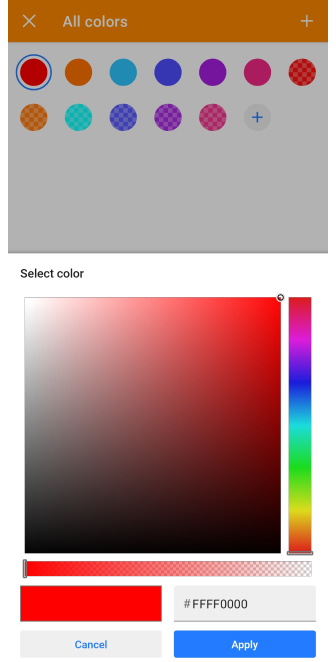

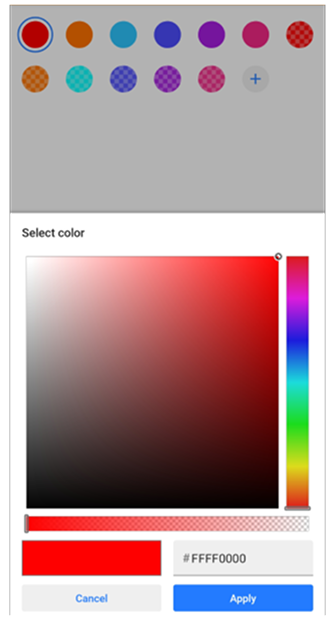

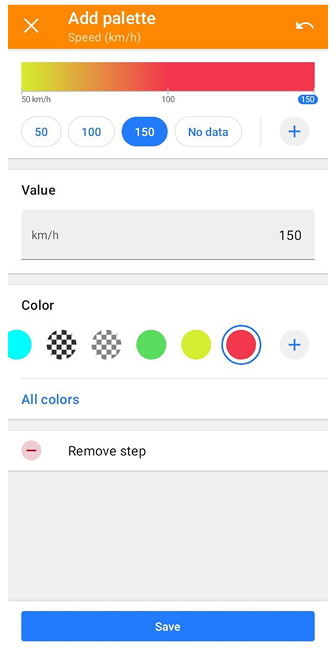

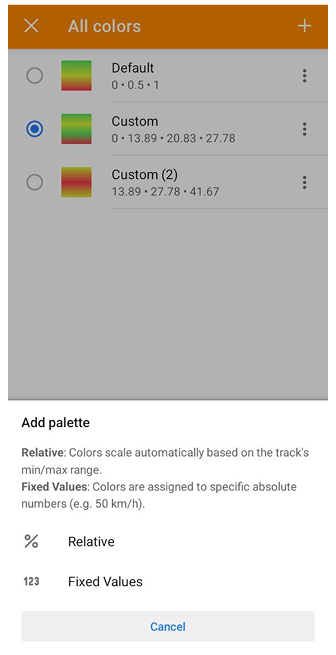

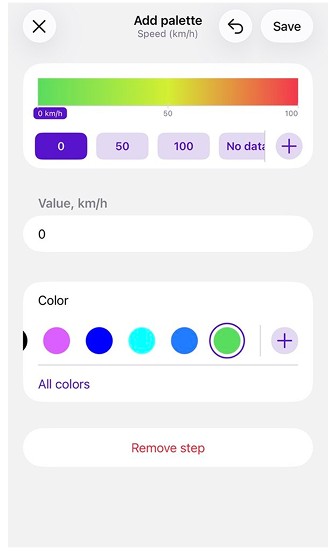

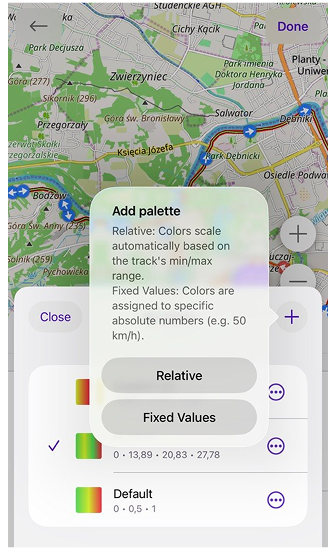

Для отримання додаткової інформації про налаштування вигляду лінії маршруту дивіться Екран мапи під час навігації та про вибір і створення власного кольору дивіться Кольорові схеми.

Ширина​

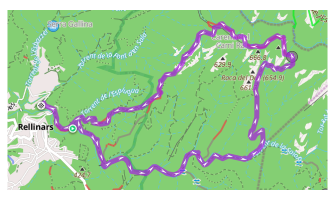

Track menu Appearance Track Thickness Android Track Appearance

Ви можете налаштувати вигляд треку в декількох меню програми:

Налаштуйте ширину треку, щоб покращити видимість на мапі.

  • Попередньо встановлені параметри: Тонкий, Середній та Жирний.

  • Власна ширина: Регулюється від 1 до 24 пікселів за допомогою повзунка.

  • Ширина на основі профілю: Можна встановити через Налаштування навігації → Налаштувати лінію маршруту.

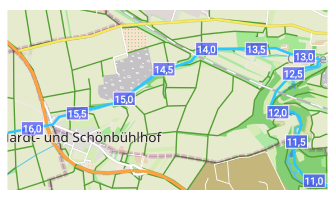

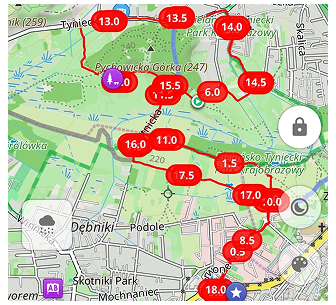

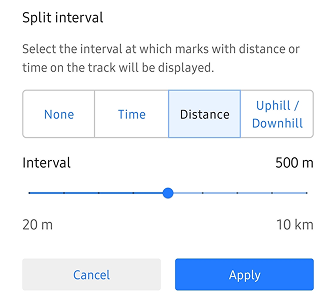

Інтервал поділу​

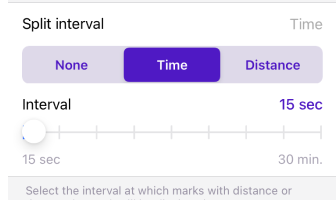

Track menu Appearance Split interval Split interval

Виберіть, чи розділяти інтервал на треку за відстанню або за часом.

Стрілки напрямку​

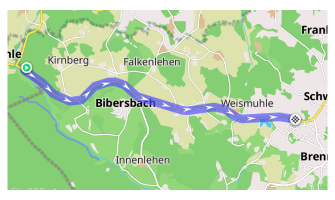

Track menu Appearance direction arrows Android

Додає маркери-стрілки вздовж треку для позначення напрямку руху.

Піктограми початку та кінця​

Track menu Appearance start and finish icons Android

Дозволяє вибрати, чи відображати піктограми початку та кінця для сегментів треку.

З'єднати прогалини​

З'єднує сегменти треку, які були перервані через втрату GPS або паузу в записі. Функція Обʼєднати відрізки (Android) або Об'єднати проміжки (iOS) дозволяє з'єднати ці прогалини у вибраному треку GPX за допомогою прямих ліній.

Скинути до початкового​

Відновлює всі налаштування вигляду треку до їх значень за замовчуванням.

3D Трек​

Paid feature

3D Трек — це платна функція OsmAnd Pro для iOS та Android .

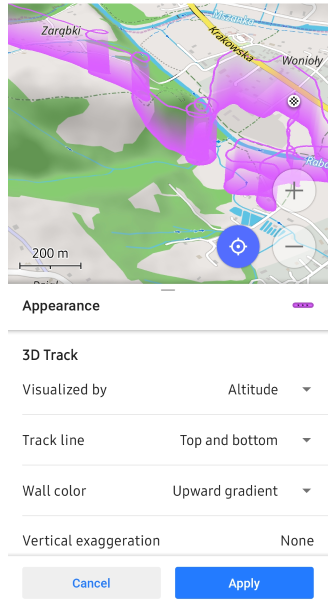

Track menu Appearance 3D visualisation

Функція 3D Трек генерує тривимірну візуалізацію шляхом інтеграції даних про висоту в стандартні 2D треки. Ця функція створює представлення з покращеною глибиною, що дозволяє точно аналізувати трек відносно місцевості. Включивши деталі висоти, 3D трек пропонує більш повний огляд топографії маршруту та географічного контексту.

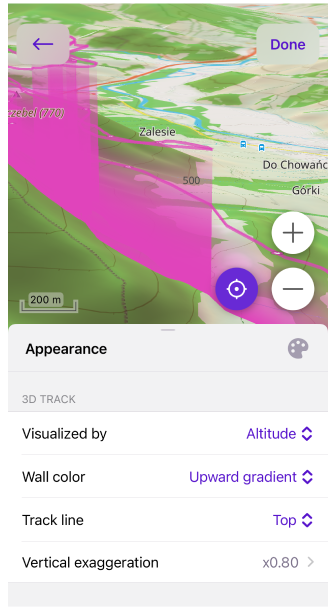

Налаштування 3D треку​

Висота стіни
Ви можете візуалізувати 3D трек за висотою та іншими доступними даними в межах треку, або за фіксованою висотою.

  • Візуалізовано:  Висота,  Швидкість,  Фіксована висота. Дані 3D-сенсора:  Пульс,  Каденс велосипеда,  Потужність велосипеда,  Температура,  Швидкість велосипеда.

  • Вертикальне перебільшення. Якщо візуалізується за Висотою або Швидкістю, ви можете масштабувати 3D-дані, щоб отримати більш помітну візуалізацію для 3D-треку в діапазоні від Немає до x3.0.

  • Висота стіни. Якщо візуалізується за Фіксованою висотою, встановіть фіксовану висоту для 3D-треку, визначивши його висоту на мапі в діапазоні від Немає до 2000 м.

  • Ви можете поєднати його з 3D Рельєфом. Якщо джерелом 3D-даних є не висота, 3D-представлення буде комбінацією висоти рельєфу та вибраних даних, таких як швидкість або пульс.

Колір стіни
Налаштовує колір 3D-треку за допомогою градієнтів або візуалізації на основі даних.
Варіанти включають: Немає,  Суцільний,  Низхідний градієнт,  Висхідний градієнт,  Висота,  Нахил,  Швидкість.

Лінія треку
Додає виділену лінію до верхньої або нижньої частини 3D-треку.
Варіанти включають: Верх,  Низ,  Верх і низ.

ПРИМІТКА: Версія програми для Android вимагає, щоб для використання візуалізації 3D-треку був увімкнений механізм рендерингу мапи Версія 2 (OpenGL).

Варіанти використання​

Функція 3D-треку дуже корисна для таких видів діяльності, як парапланеризм, де візуалізація вашого маршруту польоту може надати глибші відомості. Відображаючи трек у 3D, ви можете використовувати такі функції, як Висота стіни та Колір стіни, щоб отримати цінну візуальну інформацію для аналізу.

  1. Візуалізація за швидкістю в 3D.
    Одним з поширених варіантів використання є використання 3D-треків для візуалізації змін швидкості. Це дозволяє точно визначити конкретні ділянки треку, де ви сповільнювалися або прискорювалися.

    Завдяки кольору стіни, що базується на нахилі, ви можете спостерігати, як рельєф, зокрема пагорби та схили, впливали на вашу швидкість. Це поєднання візуалізації швидкості та нахилу забезпечує детальне розуміння продуктивності протягом усього заняття.

  2. Візуалізація за датчиком серця з 3D рельєфом.
    Ще одне цікаве застосування — поєднання даних датчика пульсу з 3D-картами рельєфу. Це дозволяє відображати коливання пульсу безпосередньо на місцевості, надаючи вам повний огляд того, як зміни висоти могли вплинути на ваші фізичні зусилля.

    Функція 3D-рельєфу, яка перебільшує висоту, працює незалежно від 3D-виду треку. Два параметри вертикального перебільшення можна налаштувати, щоб краще зрозуміти взаємозв'язок між пульсом і висотою місцевості.

  3. Візуалізація висоти треку та кольорової лінії нахилу на пласкому вигляді землі.
    При візуалізації даних про висоту рекомендується використовувати плаский вигляд землі, щоб уникнути таких проблем, як помилки GPS, які можуть призвести до того, що ділянки треку будуть виглядати під землею.

    У цьому сценарії зміни нахилу можуть бути візуалізовані окремо вздовж лінії треку, тоді як колір стіни використовується для представлення висоти. Цей метод гарантує, що навіть за потенційних неточностей даних ви все одно отримаєте чітку та точну візуалізацію нахилу та висоти.

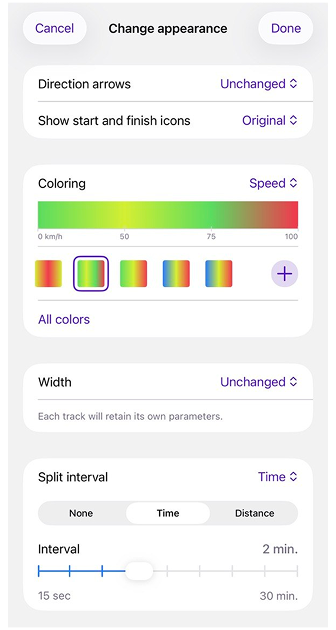

Змінити вигляд для кількох треків​

Appearance Android Appearance Android

Вкладка Треки автоматично відображає всі коли-небудь записані, створені або імпортовані треки. Вони організовані за папками або відображаються у вигляді списку під ними.

Змінити вигляд кількох треків у Моїх місцях → Треки:

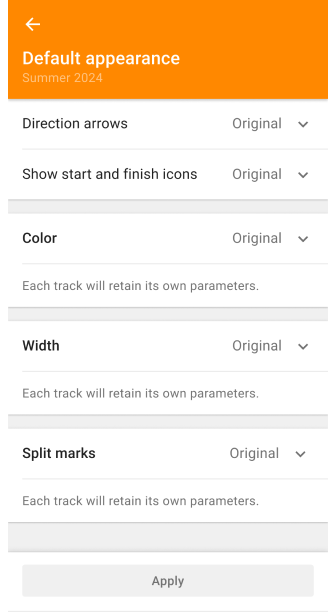

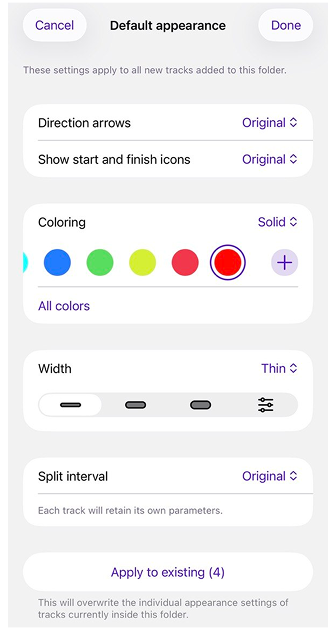

  • Змінити вигляд за замовчуванням — Застосовує налаштування до всіх треків у папці.

  • Скинути до початкового — Відновлює індивідуальні налаштування треку.

  • Режим вибору — Змінює вигляд конкретних треків у вибраній папці або всього списку на вкладці Треки.

    • Виберіть меню з трьома крапками у верхньому правому куті вкладки Треки та торкніться Вибрати.
    • Потім торкніться меню з трьома крапками у верхній частині екрана та виберіть Змінити вигляд.

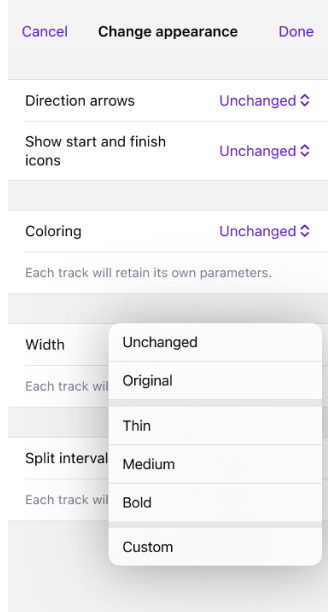

Параметри налаштування масового вигляду:

  • Стрілки напрямку — Додає індикатори руху.
    Стани: Без змін,  Початковий,  Увімкнено,  Вимкнено.

  • Показати піктограми початку та кінця — Відображає маркери для початкової та кінцевої точок треку.
    Стани: Без змін,  Початковий,  Увімкнено,  Вимкнено.

  • Колір — Застосувати ручне або засноване на даних забарвлення.

  • Ширина — Налаштуйте ширину лінії треку за допомогою попередньо встановлених значень або вручну.

  • Інтервал поділу — Встановіть інтервал для маркерів відстані / часу.
    Стани: Без змін,  Початковий,  Вибрати: Час або Відстань.

Оригінальний та без змін:

  • Оригінальний — Відновлює початкові параметри з файлу треку.

  • Без змін — Зберігає поточні налаштування під час сеансу редагування.

Кольори треків у файлах GPX​

OsmAnd підтримує власні кольори треків у файлах GPX за допомогою тегу <osmand:color> у розділі <extensions> елемента <trk>. Це дозволяє користувачам визначати кольори для окремих треків, покращуючи візуальне розрізнення, коли на мапі відображається кілька треків.

Щоб вказати колір для треку, використовуйте наступний формат:

<trk>
  <name>Example Track</name>
  <extensions>
    <osmand:color>#FF0000</osmand:color>
  </extensions>
</trk>
  • Тег <osmand:color> приймає шістнадцяткові коди кольорів (наприклад, #FF0000 для червоного).
  • Якщо у файлі GPX існує кілька треків, кожен трек може мати свій власний тег <osmand:color>.

Поведінка в OsmAnd:

  1. Призначення кольору за замовчуванням:

    • Коли трек GPX імпортується як один трек (опція Імпортувати як один трек), всьому треку призначається колір GPX за замовчуванням (червоний).
    • В OsmAnd 4.9.10 і пізніших версіях цю проблему вирішено — індивідуальні кольори треків тепер зберігаються при імпорті.

  2. Одноколірне відображення для об'єднаних треків:

    • Якщо треки об'єднані за допомогою З'єднати сегменти, отриманий трек розглядається як один безперервний трек з одним сегментом.
    • Багатокольорове представлення не підтримується для об'єднаних треків.
    • Об'єднаний трек буде відображатися з використанням основного кольору GPX (за замовчуванням: червоний), навіть якщо окремі сегменти треку спочатку мали різні кольори.

  3. Пріоритет налаштувань вигляду:

    • OsmAnd наразі підтримує налаштування кольору та ширини лише для всього треку.
    • Ці налаштування вигляду зберігаються у розширеннях GPX верхнього рівня.
    • Якщо колір або ширина встановлені на верхньому рівні (або у файлі GPX, або вручну в OsmAnd), це налаштування матиме пріоритет над кольорами, призначеними окремим сегментам треку.

Обхідний шлях для багатокольорових треків:

  • Щоб зберегти індивідуальні кольори для кількох треків, імпортуйте треки окремо замість їх об'єднання.

  • Налаштуйте кольори треків вручну в Налаштуваннях вигляду треку:

    • Відкрийте трек в OsmAnd.
    • Торкніться треку, щоб відкрити Контекстне меню.
    • Виберіть Вигляд.
    • Виберіть бажаний колір.

  • Це гарантує, що кожен трек збереже своє призначене колірне представлення, навіть якщо файл GPX спочатку містив кілька сегментів з різними кольорами.

Останнє оновлення: лютий 2025
