Зовнішні датчики

Огляд

Платна функція

Плагін «Зовнішні датчики» — це платна функція програми OsmAnd.

Плагін «Зовнішні датчики» дозволяє зчитувати та записувати дані з бездротових зовнішніх датчиків, що працюють за технологіями ANT+ та BLE (Bluetooth Low Energy), а також відображати ці дані за допомогою віджетів у програмі OsmAnd. Ця керована мережа здатна збирати, передавати та зберігати дані датчиків.

ПРИМІТКА: iPhone та iPad не підтримують ANT+ через апаратні обмеження.

Плагін «Зовнішні датчики» отримує доступ до зовнішніх датчиків і може зчитувати такі дані, як:

• Частота серцевих скорочень
• Потужність велосипеда
• Каденс велосипеда
• Швидкість велосипеда
• Відстань велосипеда
• Температура

Щоб використовувати плагін, переконайтеся, що ваш пристрій сумісний, плагін увімкнено, а зовнішні датчики підключено через Bluetooth (BLE).

Необхідні параметри налаштування

Щоб почати використовувати дані із зовнішніх датчиків, виконайте такі дії:

1. Придбайте підписку OsmAnd Pro, щоб розблокувати плагін «Зовнішні датчики».
2. Увімкніть плагін у Меню → Плагіни.
3. Увімкніть Bluetooth на своєму пристрої, щоб дозволити підключення до датчиків BLE.
4. Підключіть та налаштуйте зовнішні датчики через меню плагіна.
5. (Необов'язково) Додайте віджети зовнішніх датчиків на екран карти, щоб відображати дані в реальному часі, такі як частота серцевих скорочень, каденс або рівень заряду батареї.
6. (Необов'язково) Використовуйте плагін «Запис поїздки» для запису даних датчиків у GPX-треки.
7. (Необов'язково, лише Android) Дотримуйтесь цих порад, щоб підключити датчики ANT+, якщо ваш пристрій їх підтримує.

Підключити новий датчик

Android

iOS

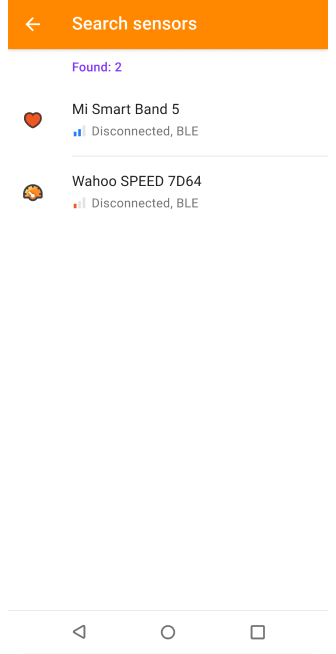

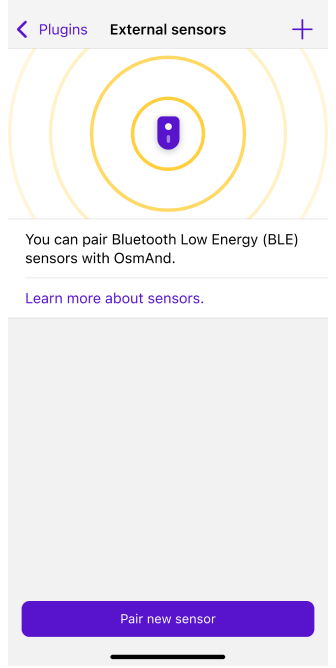

Щоб підключити новий датчик, виконайте такі дії:

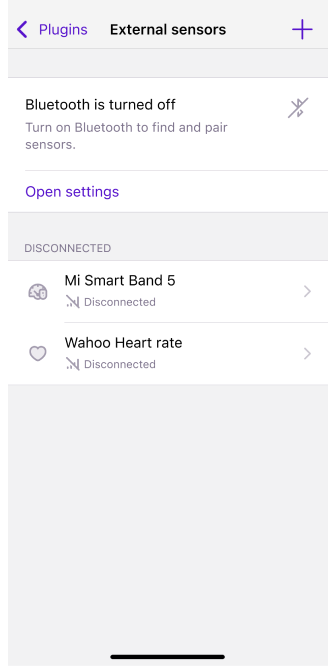

1. Переконайтеся, що Bluetooth увімкнено на вашому пристрої.
2. Перейдіть до Меню → Плагіни → Зовнішні датчики → Налаштування.
3. Торкніться Підключити новий датчик.
4. OsmAnd шукатиме доступні датчики Bluetooth LE або ANT+ (залежно від вашої платформи).
5. Торкніться кнопки + поруч із датчиком, який потрібно підключити.
6. Після підключення датчик з'явиться у списку Підключених пристроїв.

Примітки:

• На iOS підтримуються лише датчики Bluetooth Low Energy (BLE) через апаратні обмеження. Датчики ANT+ недоступні.
• На Android можуть підтримуватися як датчики BLE, так і ANT+ залежно від вашого пристрою. Дивіться посібник із сумісності ANT+ для отримання додаткової інформації.
• Спливаюче сповіщення з'являтиметься щоразу, коли датчик підключається або відключається.
• Датчики потужності велосипеда доступні лише на Android через ANT+.

Налаштування датчика

Android

Використовуйте один із наступних шляхів, щоб відкрити налаштування датчика:

• Меню → Плагіни → Зовнішні датчики → Доступний пристрій → Налаштування
• Меню → Налаштування профілю → Налаштування плагінів → Зовнішні датчики → Доступний пристрій → Налаштування

iOS

Використовуйте один із наступних шляхів, щоб відкрити налаштування датчика:

• Меню → Плагіни → Зовнішні датчики
• Меню → Налаштування → Вибраний профіль → Плагіни → Зовнішні датчики

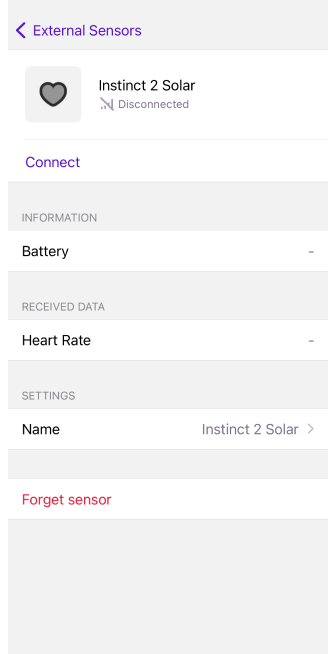

Кожен підключений зовнішній датчик, перелічений в OsmAnd, має власний екран конфігурації з такими опціями:

• Підключити / Відключити – перемикання стану підключення.
• Перейменувати – призначити власну назву датчику.
• Забути датчик – видалити датчик зі списку (можна повторно підключити пізніше).
• Налаштування – відкрити екран деталей датчика (тип датчика, значення, рівень заряду батареї, налаштування довжини кола колеса).

Примітки:

• На iOS ви можете відображати рівень заряду батареї підключених датчиків BLE безпосередньо у віджеті карти віджеті. Щоб увімкнути це, перейдіть до: Меню → Налаштувати екран → Вибрати панель → Додати віджет → Зовнішній датчик → Налаштування → Показати → Рівень заряду батареї
• З'являється спливаюче сповіщення, коли рівень заряду батареї підключеного датчика опускається нижче 15%.

Запис поїздки

Android

Перейдіть до: Меню → Плагіни → Запис подорожі → Налаштування → Дані → Зовнішні датчики

iOS

Перейдіть до: Меню → Плагіни → Запис подорожі → Налаштування → Зовнішньо

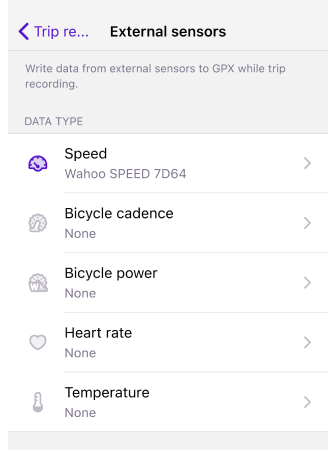

Щоб записати дані датчиків за допомогою плагіна «Запис поїздки» під час вашої поїздки:

1. Переконайтеся, що плагін «Зовнішні датчики» увімкнено.
2. Перейдіть до Меню → Плагіни → Запис подорожі → Налаштування → Дані → Зовнішні датчики.
3. Виберіть типи датчиків, які ви хочете записати (наприклад, каденс, частота серцевих скорочень, швидкість).
4. Почніть запис поїздки. OsmAnd збереже вибрані дані датчиків у GPX-трек.

Примітки:

• Список доступних типів датчиків відображається, навіть якщо датчики не підключені.
• Якщо датчики ще не підключені, скористайтеся кнопкою Підключити новий датчик у налаштуваннях плагінів.
• Дані про рівень заряду батареї не записуються у файли GPX і недоступні для аналізу на карті.

Сумісність форматів

OsmAnd використовує запис треку для вбудовування даних датчиків у файли GPX. Цей формат сумісний з багатьма спортивними та тренувальними програмами (наприклад, Strava, Runkeeper).

Аналіз даних

Android

iOS

Після запису поїздки за допомогою плагіна «Запис поїздки» ви можете переглядати дані датчиків в інтерфейсі аналізу треку.

Щоб проаналізувати дані:

1. Завершіть запис поїздки.
2. Відкрийте записаний трек з Мої місця → Треки або торкніться треку на карті.

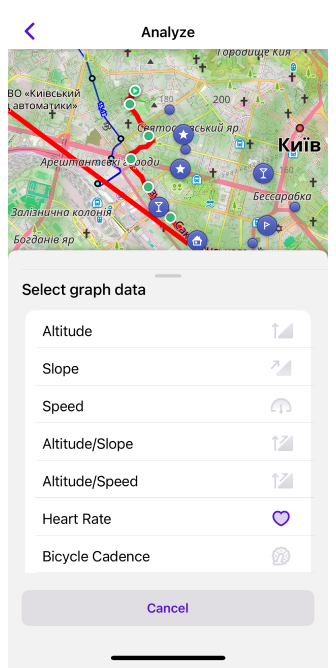

3. Виберіть Опції → Аналізувати на карті з контекстного меню треку.

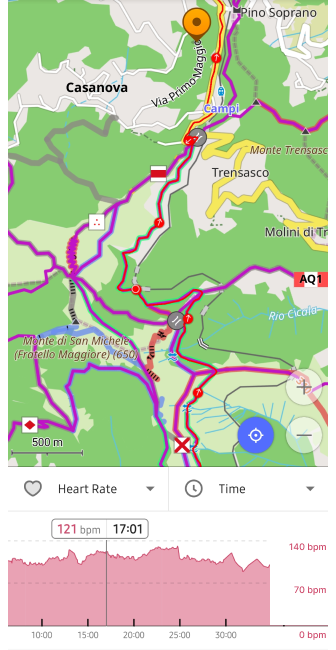

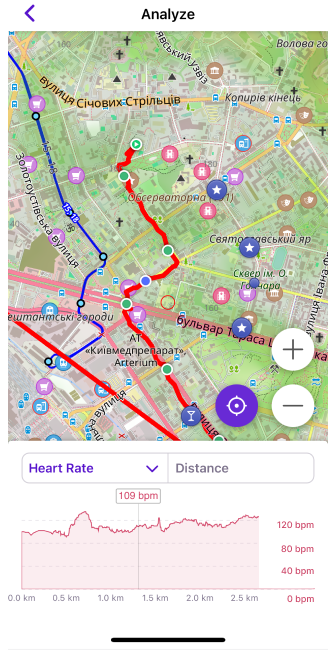

Це відобразить графіки для ваших записаних даних: Частота серцевих скорочень, Швидкість, Каденс, Потужність велосипеда та Температура

Рівень заряду батареї та Відстань недоступні у функції Аналізувати на карті.

Віджети

Android

Перейдіть до: Меню → Налаштування екрана → Віджети → Виберіть панель → Додати віджет → Зовнішні датчики

iOS

Перейдіть до: Меню → Налаштувати екран → Віджети → Виберіть панель → Додати віджет → Зовнішні датчики

Віджет «Зовнішні датчики» дозволяє відображати дані в реальному часі з підключених датчиків безпосередньо на екрані карти.

Перед початком поїздки:

• Переконайтеся, що плагін «Зовнішні датчики» увімкнено.
• Відкрийте Налаштувати екран та додайте необхідні віджети до відповідної панелі.

Підтримувані типи віджетів:

1. Пульс – відображає частоту серцевих скорочень у реальному часі з підключеного монітора.
2. Потужність велосипеда (лише Android) – показує поточну потужність педалювання у ватах.
3. Швидкість обертання педалей – показує кількість обертів педалей за хвилину.
4. Швидкість велосипеда – поточна швидкість їзди на велосипеді.
5. Відстань на велосипеді – загальна відстань, виміряна датчиком.
6. Температура – поточна температура навколишнього середовища.
7. Рівень заряду батареї (лише iOS) – відсоток заряду батареї, що залишився в підключеному датчику BLE.

Налаштування віджетів

Android

Перейдіть до: Меню → Налаштування екрана → Віджети → Виберіть панель → Додати віджет → Зовнішні датчики → Виберіть віджет → Налаштування

iOS

Перейдіть до: Меню → Налаштувати екран → Віджети → Виберіть панель → Додати віджет → Зовнішній датчик → Виберіть віджет → Налаштування

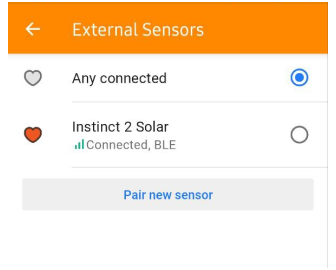

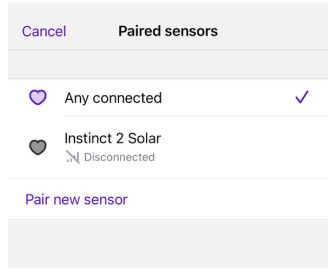

За замовчуванням віджет показує перший підключений датчик цього типу. Якщо ви хочете використовувати певний датчик, торкніться Джерело даних і виберіть зі списку підключених датчиків.

На iOS ви можете вибрати, яке значення відображати у віджеті:

• Дані датчика (наприклад, каденс, швидкість).
• Рівень заряду батареї – відсоток заряду батареї вибраного датчика в реальному часі.

Це корисно, коли ви хочете контролювати заряд батареї під час тривалих поїздок, щоб уникнути відключень.

Пов'язані статті

• Взаємодія з картою
• Глобальні налаштування
• Векторні карти (Стилі карт)

Останнє оновлення: травень 2025
