Topografya

Genel Bakış

Ücretli özellik

Topografya eklentisi, OsmAnd uygulamasının ücretli bir özelliğidir.

Topografya, arazinin kabartmasını görsel olarak değerlendirmek için bilgi sağlayan önemli bir kartografya özelliğidir. Eşyükselti çizgileri, Arazi (Gölgeleme ve Eğim) ve 3B Kabartma gibi topografya bilgileri, yükseklik, kabartma, aşırılıklar, diklik veya eşit yükseklikteki noktaları görerek arazinin düzeninin görsel olarak değerlendirilmesine yardımcı olur.

Bu eklentinin sağladığı her özellik, etkinleştirildiğinde ayarlara bağlı olarak ana harita kaynağının üstünde veya altında görüntülenebilen bağımsız bir harita katmanıdır.

Topografya eklentisi aşağıdaki harita türlerine erişim sağlar:

• Eşyükselti çizgileri. Bu, metre veya fit olarak temsil edilen bir vektör haritasıdır. Eşyükselti çizgileri yükseklik seviyelerini gösterir ve araziyi görselleştirmeye yardımcı olur.
• Gölgeleme. Tepe ve eğimlerin gölgelendirilmesiyle kabartmayı daha görünür hale getiren ve araziyi görsel olarak yorumlamaya yardımcı olan harita türleri.
• Eğim. Rota planlaması ve güvenlik için önemli olabilecek eğimlerin dikliği hakkında bilgi sağlayan Raster katmanı.
• 3B Kabartma. Yalnızca OsmAnd Pro aboneliği ile kullanılabilen, arazinin üç boyutlu bir temsilini sağlayan bir vektör haritasıdır.

Android

Eşyükselti Çizgileri	Gölgeleme	Eğim

iOS

Eşyükselti Çizgileri	Gölgeleme	Eğim

OsmAnd tarafından arazi tespiti için kullanılan DEM verileri için lisans

Haritadaki yükseklik verileri (70 derece kuzey enlemi ile 70 derece güney enlemi arasında) Uzay Mekiği Topografya Misyonu (SRTM) kapsamında yapılan ölçümlerden elde edilmiştir. Bu, NASA'nın Dünya Gözlem Sistemi'ndeki birincil görüntüleme aracı olan Gelişmiş Uzay Tabanlı Termal Emisyon ve Yansıma Radyometresi (ASTER) kullanılarak yapılmıştır. Tüm bilgiler için Lisans bölümüne bakınız.

DEM (DSM) verileri

• ALOS DEM. Bu ürün için kullanılan orijinal veriler JAXA'nın AW3D'si tarafından sağlanmıştır.

• MERIT DEM.

• ArcticDEM: Porter, Claire; Morin, Paul; Howat, Ian; Noh, Myoung-Jon; Bates, Brian; Peterman, Kenneth; Keesey, Scott; Schlenk, Matthew; Gardiner, Judith; Tomko, Karen; Willis, Michael; Kelleher, Cole; Cloutier, Michael; Husby, Eric; Foga, Steven; Nakamura, Hitomi; Platson, Melisa; Wethington, Michael, Jr.; Williamson, Cathleen; Bauer, Gregory; Enos, Jeremy; Arnold, Galen; Kramer, William; Becker, Peter; Doshi, Abhijit; D’Souza, Cristelle; Cummins, Pat; Laurier, Fabien; Bojesen, Mikkel, 2018, “ArcticDEM”, Harvard Dataverse, V1.

• Sonny's LiDAR Avrupa Dijital Arazi Modelleri (DTM).

Gerekli Kurulum Parametreleri

Haritada Eşyükselti çizgileri ve Arazi (Gölgeleme, Eğim) verilerini görüntülemek için:

1. Satın Alma: OsmAnd+, OsmAnd Maps+ veya OsmAnd Pro satın alma planı
2. Ana Menü'nün Eklentiler bölümünde Topografya eklentisini etkinleştirin.
3. İndirin: Eşyükselti çizgileri, Gölgeleme, Eğim veya Arazi haritası (3B) haritaları.
4. Harita görünümü için Eşyükselti çizgileri, Gölgeleme veya Eğim'i etkinleştirin ve ayarlayın.
5. Ayrıca YouTube eğitimini de izleyebilirsiniz.

3B Kabartma görüntülemek için Topografya eklentisine erişim de dahil olmak üzere OsmAnd Pro planını satın almanız gerekir.

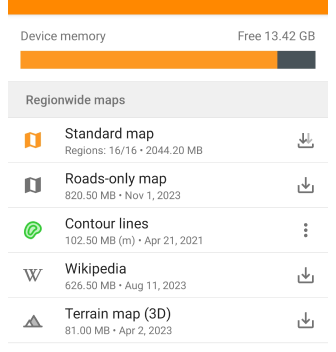

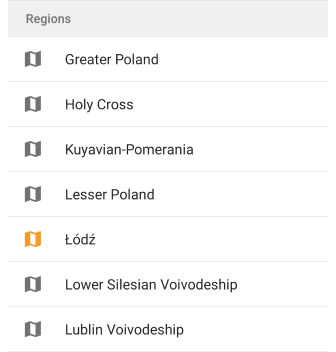

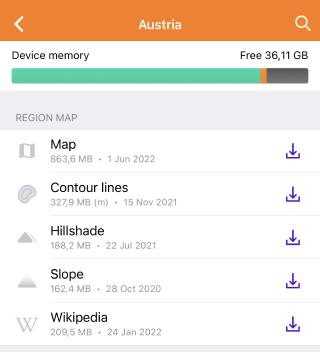

Haritaları İndir

Eklenti işlevselliğiyle çalışmaya başlamak için ilgilendiğiniz haritaları indirmeniz gerekir. Dağlık bölgeler için Eşyükselti Çizgileri gibi bazı haritalar 2 GB'ı aşan oldukça büyük olabilir ve eski cihazlarda desteklenmeyebilir.

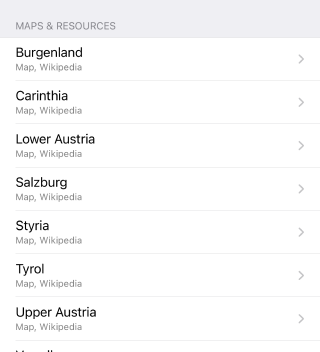

Kararlı çalışma ve kaynak tasarrufu için, tüm ülkenin haritasını değil, uygulamada sunulan belirli bölgelerin haritasını indirebilirsiniz. Her harita türünün boyutu hakkında bilgiler adlarının altında listelenmiştir.

3B Kabartma Haritaları

Android

Şuraya git: Menü → Haritalar & Kaynaklar → Bölgeler

iOS

Şuraya git: Menü → Haritalar & Kaynaklar → Dünya çapında

Gölgeleme, Eğim ve 3B Kabartma'yı görüntülemek için Arazi haritası (3B) haritalarını indirmeniz gerekir. Haritaları indirdikten sonra, Ana Menü'nün Haritayı yapılandır bölümünü kullanarak Eşyükselti çizgileri ve Arazi'yi görüntüleyebilirsiniz.

Ekranda görüntülenen harita indirilmemişse, Menü → Haritayı yapılandır → Topografya bölümü → Arazi'de, özellikler listesinin altında, önerilen ek haritalarla birlikte Haritaları indir bölümü görüntülenecektir.

Eşyükselti Çizgileri (Metre veya Fit)

Android

iOS

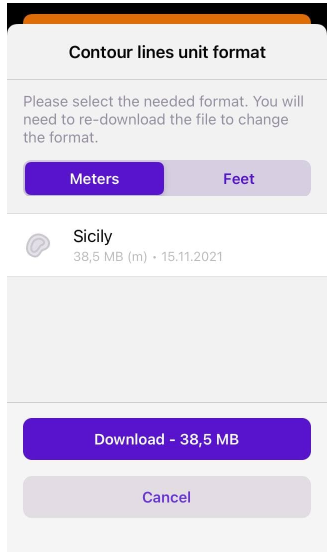

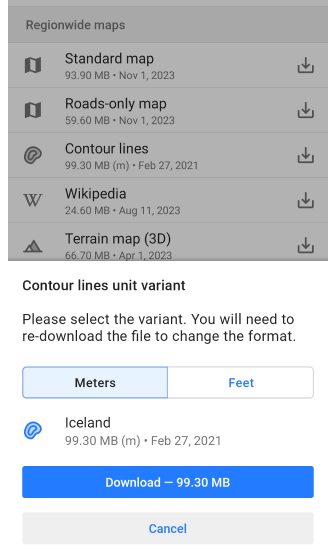

Eşyükselti çizgileri için, haritada hangi birimlerde (metre veya fit) görüntüleneceklerini belirlemeniz ve haritanın uygun sürümünü cihazınıza indirmeniz gerekir.

Birim seçenekleri değiştirilemez, bu nedenle metreden fite veya tersine geçmeniz gerekiyorsa, yeni sürümü indirmek için Eşyükselti çizgileri haritasının önceki sürümünü kaldırmanız gerekir.

Eşyükselti Çizgileri

Android

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Eş yükselti eğrileri

iOS

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Eşyükselti çizgileri

Eşyükselti çizgileri bir harita üzerindeki yüksekliklerin grafiksel bir temsilidir ve vektör haritaları olarak mevcuttur. Aynı rakıma sahip noktaların oluşturduğu çizgiler oluştururlar, bu da yüzeyin hangi yönde ve ne kadar eğimli olduğunu belirlemenizi sağlar.

Harita oluşturma motoru kullanılırken:

• Sürüm 2 (OpenGL). Eşyükselti çizgileri hem 3B görünümde hem de 3B kabartma modunda desteklenir.
• Sürüm 1. İnternetten alınan döşeme haritaları kullanılırken eşyükselti çizgileri desteklenmez.

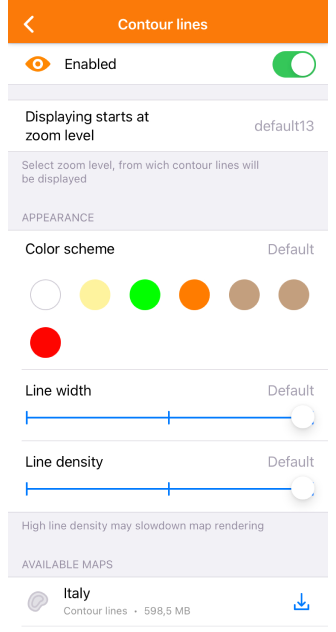

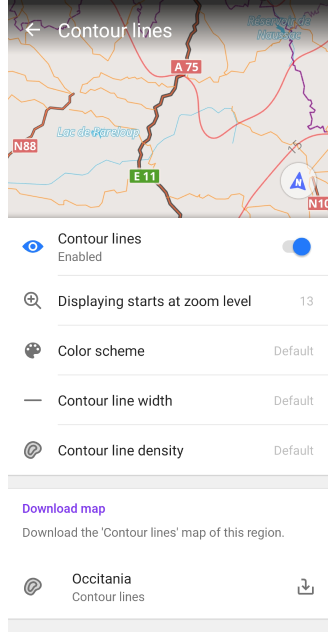

Görünüm ayarları:

• Eş yükselti eğrileri. Eşyükselti çizgilerini açar veya kapatır.
• Yakınlaştırma seviyesinde başlayarak görüntüle. Eşyükselti çizgilerinin görünür olduğu yakınlaştırma seviyelerini tanımlayın.
• Renk düzeni. Eşyükselti çizgilerini görüntülemek için rengi seçin.
• Eş yükselti eğrisi genişliği. Eşyükselti çizgilerinin genişliğini ayarlayın.
• Eş yükselti eğrisi yoğunluğu. Eşyükselti çizgilerinin yoğunluğunu seçin (Düşük, Orta, Yüksek). Daha yüksek yoğunluklar yükleme hızını etkileyebilir.
• Haritalar & Kaynaklar. Geçerli bölge ve yakındaki alanlar için eşyükselti çizgisi haritalarını görüntüleyin ve indirin.

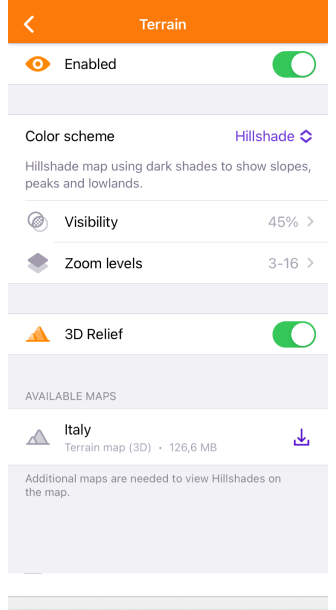

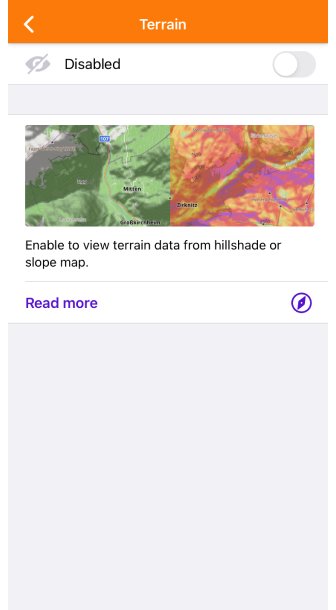

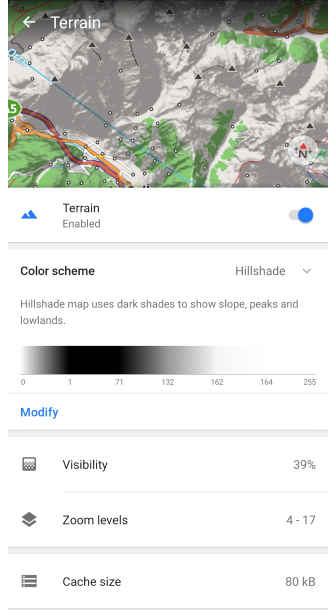

Arazi

Android

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Arazi

iOS

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Arazi

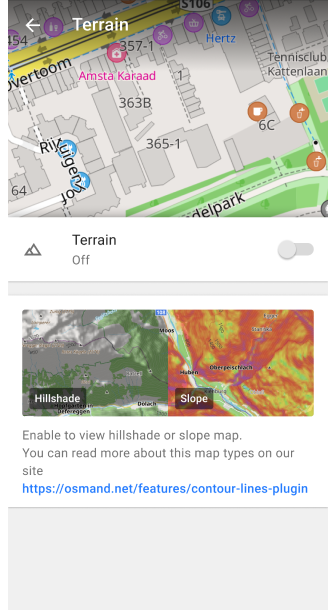

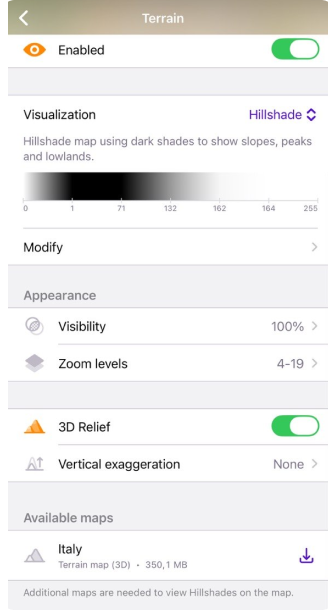

Arazi seçeneği, Gölgeleme, Eğim ve Rakım gibi üç özelliği etkinleştirir ve özelleştirmenize olanak tanır. Belirli özellikler:

• Aynı anda yalnızca bir seçenek etkinleştirilebilir: Gölgeleme, Eğim veya Rakım.
• İlgili haritayı indirdikten ve etkinleştirdikten sonra herhangi bir değişiklik görmüyorsanız, uygulamayı yeniden başlatmanız önerilir.

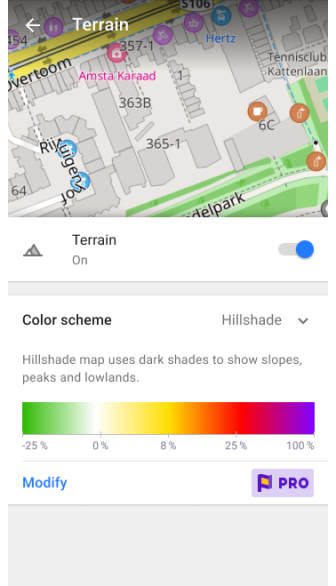

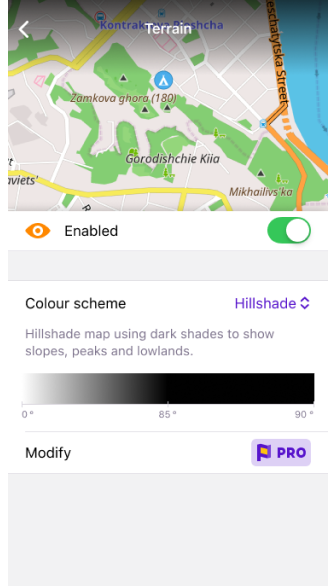

Arazi menüsü, renk şeması seçimini, değiştirme seçeneğiyle ( Pro aboneleri için), harita üzerindeki katmanın şeffaflığını değiştirme (görünürlük) ve görüntülenmesi için yakınlaştırma seviyesini seçme, önbellek boyutu hakkında bilgi ve katmanı görüntülemek için gerekli haritaların bir listesini içerir.

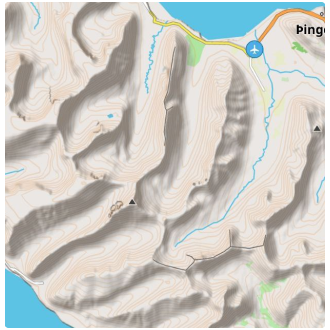

Gölgeleme, Eğim ve Rakım Katmanları

Gölgeleme	Eğim	Rakım

Gölgeleme, arazi verilerini kullanarak yüzey aydınlatmasını simüle etmeye dayanır. Bu yöntem, ışık kaynağına göre yüzeyin açısına bağlı olarak gölgeler ve vurgular oluşturmayı içerir. Sonuç olarak, haritada doğal tepeler, vadiler ve diğer arazi ayrıntılarını görürsünüz.

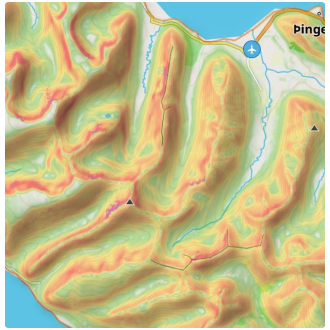

Eğim, haritadaki noktaların yükseklik verilerine göre yüzey eğim açısını belirler. Eğim açısı hesaplamaları, yükseklik değişiklikleri ve noktalar arasındaki mesafeler dikkate alınarak yapılır ve bu değişiklik bir eğim açısı olarak temsil edilir.

Rakım, haritadaki noktaların deniz seviyesine göre yüksekliğini temsil eder. Arazinin yükseklik olarak nasıl değiştiğini anlamanıza yardımcı olur. Bu özellik, özellikle yürüyüş veya dağ bisikleti gibi aktiviteler için kullanışlıdır, çünkü rakımı bilmek rota planlamasına ve fiziksel eforu yönetmeye yardımcı olabilir. Rakım verileri yükseklik modellerinden türetilir ve yüksek ve alçak noktaların net bir görünümünü sağlayarak bir rotanın zorluğunu değerlendirmeyi veya yolculuğunuz boyunca zirveleri ve vadileri belirlemeyi kolaylaştırır.

Gölgeleme, Eğim ve Rakım raster haritaları, Dijital Yükseklik Modelleri (DEM) gibi raster arazi verilerine dayanarak oluşturulur.

Kullanım:

• Navigasyon. Güvenli navigasyon için çok önemli olabilecek hem iniş hem de yokuş yukarı dik yamaçları belirlemeye yardımcı olur.
• Rota planlama. Araziyi göz önünde bulundurarak en uygun rotaları seçmeye yardımcı olur.
• Arazi tahmini. Özellikle yürüyüş veya bisiklet sürüyorsanız, manzarayı görselleştirmek için kullanışlıdır.

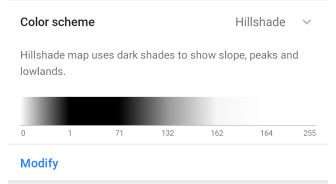

Varsayılan Renk Şeması

Gölgeleme	Eğim	Rakım

• Gölgeleme, yamaçları, zirveleri ve alçak alanları göstermek için koyu tonları kullanır. Sanal Güneş'in sabit bir azimutu (yönü) 315 derecedir.

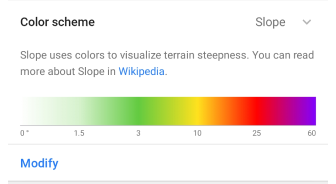

• Eğim, arazinin dikliğini görselleştirmek için rengi kullanır. Daha fazla bilgiyi burada okuyabilirsiniz. Her renk, yataydan bir sapma açısına karşılık gelir. Ek bir Eğim renk şeması olan Çığ, Değiştir menüsünde mevcuttur.

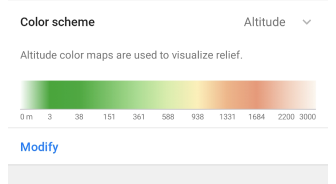

• Rakım. Rakım haritası, tanımlanmış bir renk şemasından gelen gradyanı kullanarak hesaplanan harita yüksekliğine göre her pikseli renklendirir. Genellikle, rakım şemaları konuma çok bağımlıdır. Dağlık bölgelerde renkleri daha geniş bir rakım aralığına dağıtmayı tercih edersiniz ve düz alanlarda, min/maks rakım arasında küçük bir aralığa sahip bir renk şeması seçersiniz.

Daha fazla bilgi için lütfen Renk Şeması makalesini okuyun.

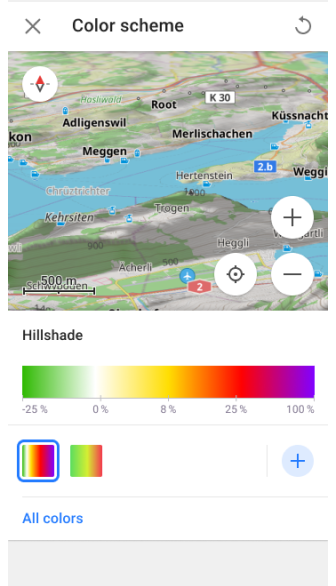

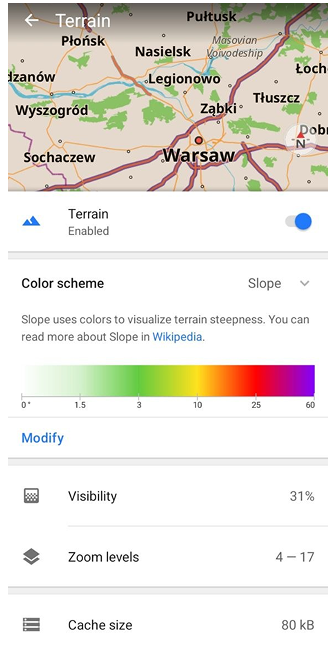

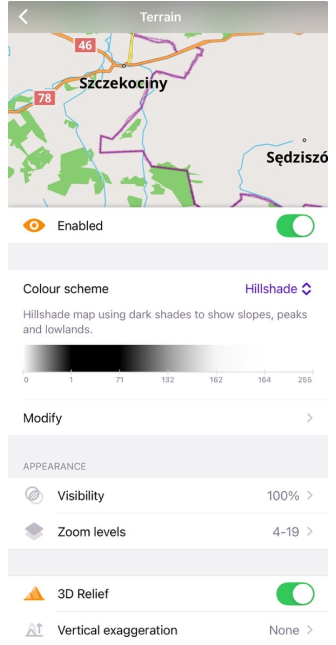

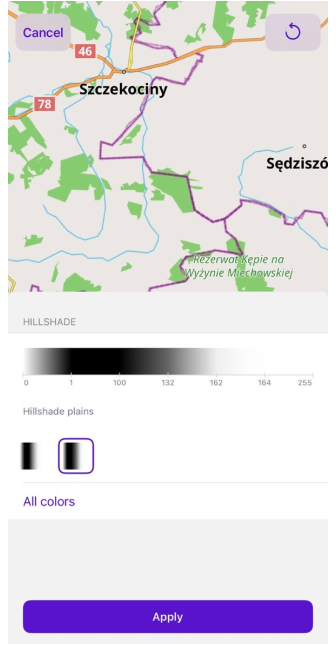

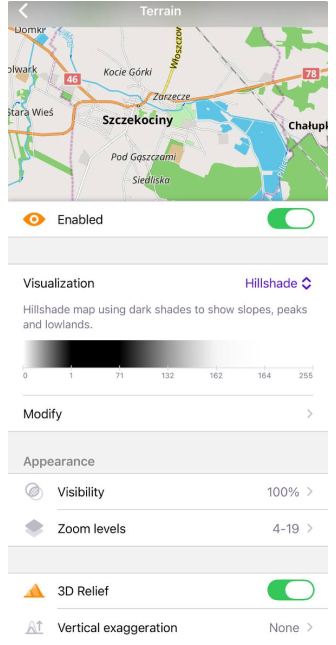

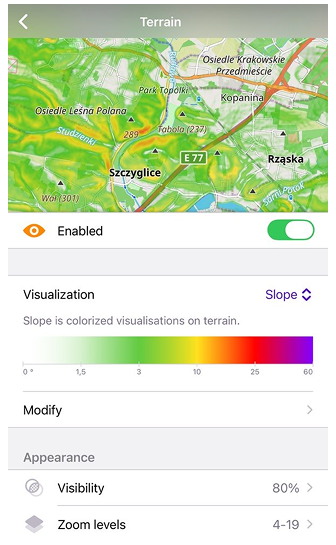

Renk Şemasını Değiştir

Ücretli özellik

Renk Şemasını Değiştir iOS ve Android için OsmAnd Pro ücretli bir özelliktir .

Android

iOS

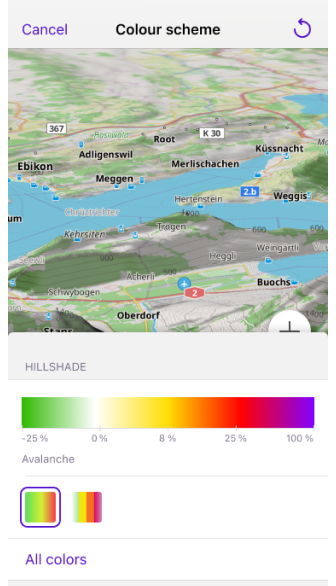

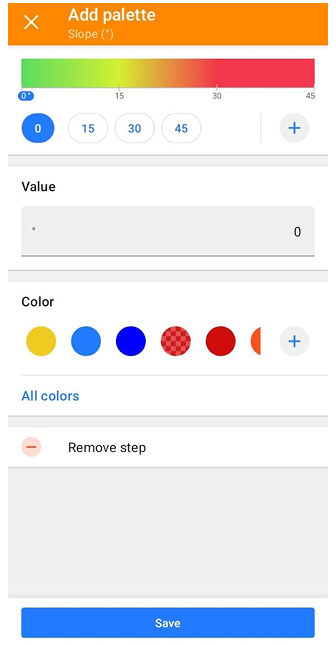

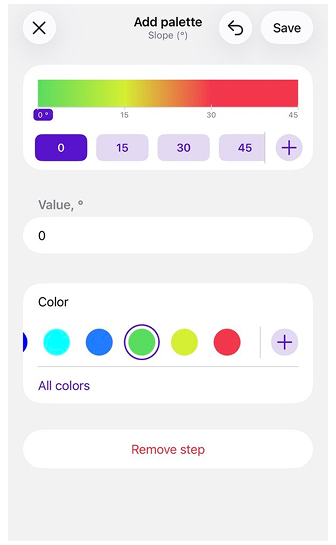

Renk Şemasını Değiştir özelliği bir renk şeması seçmenize olanak tanır:

• Önceden tanımlanmış bir listeden.
• Bilgisayarınızda oluşturduğunuz renk paleti dosyalarından. Özel dosyalar, içe/dışa aktarma aracı kullanılarak OsmAnd'a eklenebilir.

Haritaların ve rotaların görünümünü kişiselleştirmek için bu paletleri düzenleyebilirsiniz.

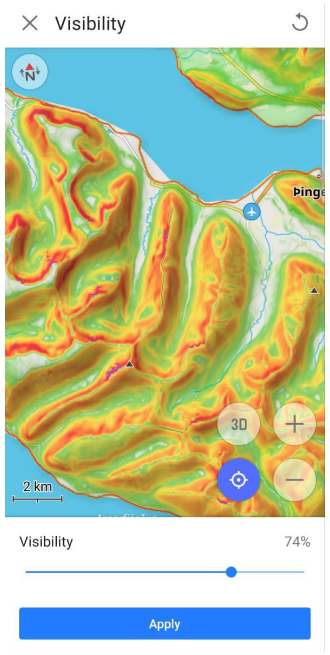

Görünürlük

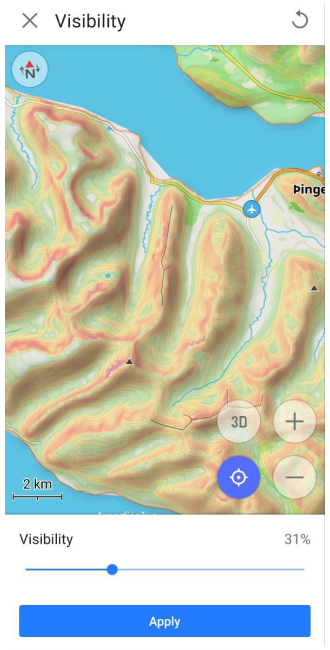

Görünürlük %31	Görünürlük %74

Görünürlük işlevi, Gölgeleme için gölgelerin şeffaflığını ve Eğim parametresinde açıyı temsil etmek için kullanılan renkleri ayarlamak için kullanılır.

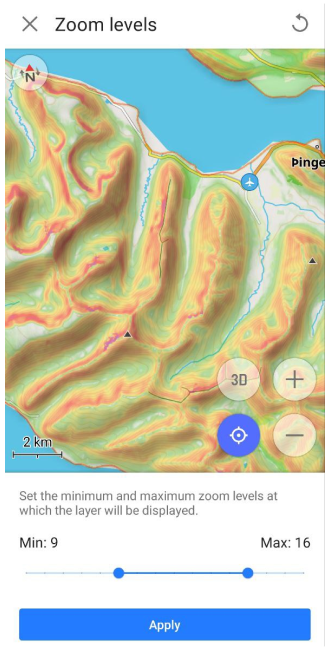

Yakınlaştırma Seviyeleri

Ölçek Seviyeleri işlevi, Gölgeleme veya Eğim harita katmanlarının görüntüleneceği 4 ila 19 arasındaki harita yakınlaştırma seviyelerinin minimum ve maksimum değerlerini ayarlamanıza olanak tanır.

Önbellek Boyutu

Önbellek boyutu, cihazınızda şu anda Arazi verileri için kullanılan bellek miktarını gösteren bir bilgi bölümüdür. Haritada Gölgeleme veya Eğim bilgilerini her görüntülediğinizde, tüm bu veriler hızlı erişim ve daha sonra kullanılmak üzere geçici olarak önbellekte depolanır ve cihazınızın işlemcisine ek yük bindirilmez.

Önbelleği temizlemek bazen cihazınızda yer açmak veya olası performans sorunlarını çözmek için gereklidir. Önbelleği temizlemek için cihazın Sistem Ayarları'na gitmeniz gerekir, ardından yol şöyle olabilir: Uygulamalar → OsmAnd → Depolama → Önbelleği temizle.

Oluşturma Motoru (Android)

Gölgeleme ve Eğim, seçilen herhangi bir Harita oluşturma motorunda görüntülenir ve ayarlanır.

1. Harita oluşturma motoru Sürüm 1'i kullanıyorsanız, Gölgeleme ve Eğim raster haritalarının normal indirmesini kullanmanız gerekir.

2. Harita oluşturma motoru Sürüm 2 (OpenGL)'i kullanıyorsanız:

   • Normal Gölgeleme ve Eğim raster harita indirme türünü kullanmaya devam edebilirsiniz. Ancak, bunu yapmak için OsmAnd geliştirme eklentisini etkinleştirmeniz ve Gölgeleme ve eğim için raster SQLite formatını kullan ayarını etkinleştirmeniz gerekir.

   • Alternatif olarak, Arazi Haritası (3B) indirmesini kullanabilirsiniz. Bu, cihazınızda bellek alanı tasarrufu sağlar ve Gölgeleme, Eğim ve 3B Kabartma efektleri cihazınız kullanılarak bunlardan oluşturulur.

Hızlı Eylemler

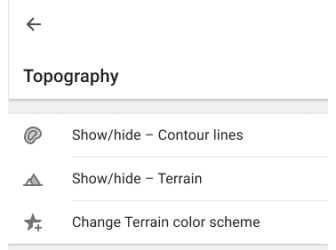

Harita ekranındaki Hızlı Eylem düğmelerini kullanarak Eşyükselti Çizgileri, Arazi katmanları ve Arazi renk şemasının görünürlüğünü değiştirebilirsiniz. Haritayı yapılandır menüsünde seçilen katmana bağlı olarak, bir düğmeye Arazi eylemi atamak Gölgeleme, Eğim veya Rakım'ı görüntüleyecektir.

Harita türlerini göster veya gizle için ana ayarlar, Haritayı Yapılandır menüsünün Topografya bölümündedir. Hızlı Eylem makalesinde, görüntülenebilecek katmanların bir listesini bulabilirsiniz. Bu harita yapılandırmasına hızlı erişime ihtiyacınız varsa, Özel Düğme aracını kullanın.

• Eylem ekle bölümüne gidin: Menü → Ekranı yapılandır → Özel düğmeler → Hızlı eylem → Eylem ekle → Haritayı yapılandır.
• Belirli bir topografya katmanının görünürlüğünü değiştirmek için bir veya daha fazla QA düğmesi ekleyin.

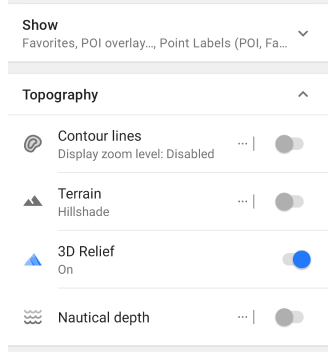

3B Kabartma

Pro özellik

3B Kabartma, OsmAnd Pro ücretli bir özelliktir .

Android

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → 3B Kabartma

iOS

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Arazi → 3B Kabartma

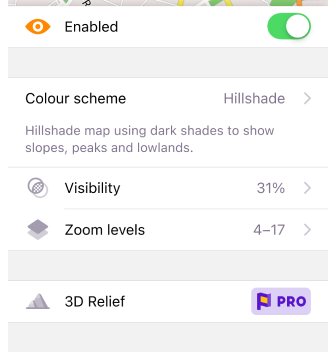

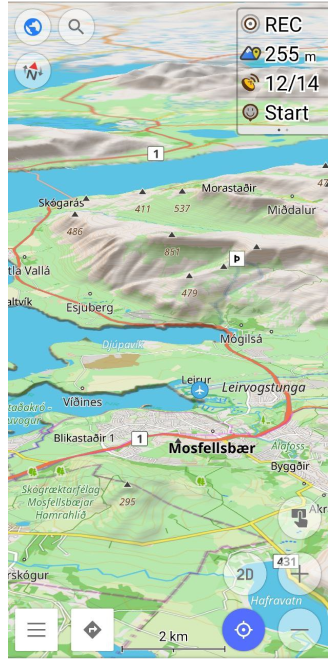

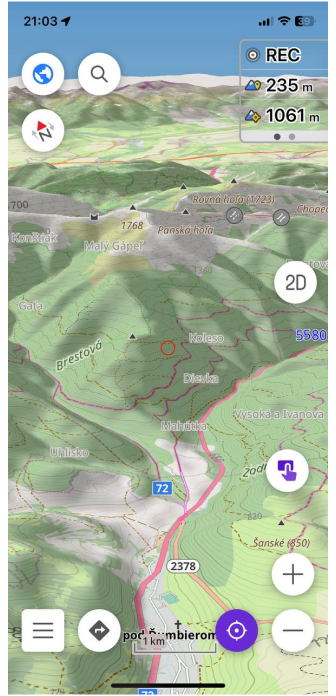

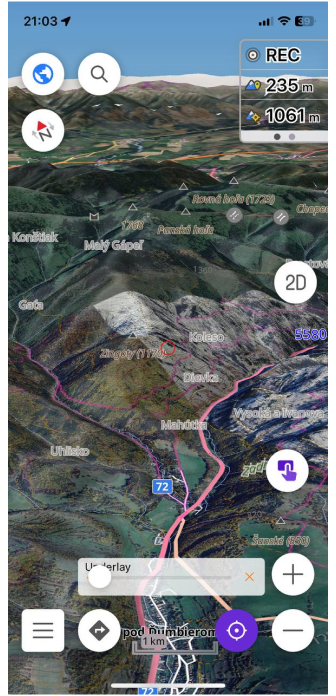

3B Kabartma özelliği, yükseltilmiş bir kabartma üretir ve manzaranın üç boyutlu bir temsilini sağlar. 3B Kabartma çevrimdışı çalışır ve OsmAnd vektör haritaları veya herhangi bir raster haritası ile Harita Kaynağı veya Alt Katman/Üst Katman olarak kullanılabilir.

Haritada 3B Kabartma nasıl görüntülenir.

• iOS veya Android için OsmAnd Pro aboneliği satın alın.

• Menü → Haritayı yapılandır bölümüne gidin:

  • Android: Topoğrafya bölümü → 3B Kabartma bölümüne kaydırın.
  • iOS: Topoğrafya bölümü → Arazi → 3B Kabartma bölümüne kaydırın.

• Gerekirse bölgelerin Arazi haritasını (3B) indirin.

Android

Vektör harita katmanı	Raster harita katmanı

iOS

Vektör harita katmanı	Raster harita katmanı

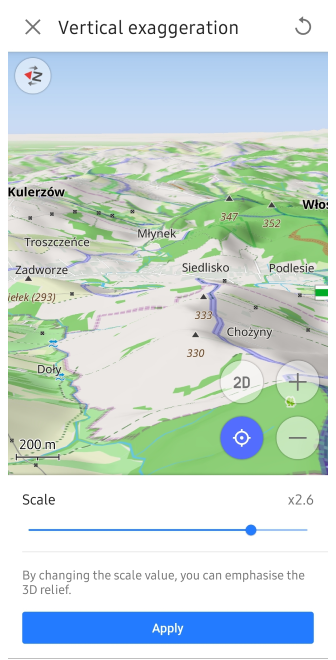

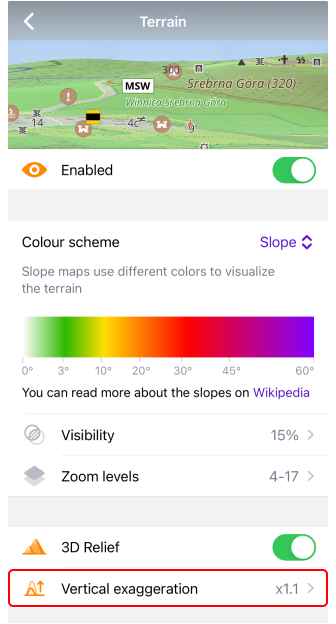

Dikey Abartı

Android

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → 3B Kabartma → Dikey abartı

iOS

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Arazi → 3B Kabartma → Dikey abartı

Dikey abartı, 3B kabartma için özel bir katsayıdır. Ölçeği (Dikey abartı) x1'den x3'e değiştirebilirsiniz. Bu özellik, artırılmış ayrıntılarla daha pürüzsüz arazi konturlarını görüntülemenizi sağlar.

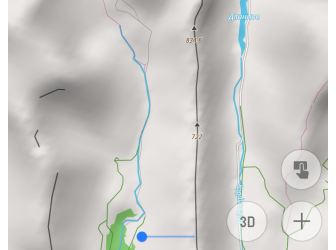

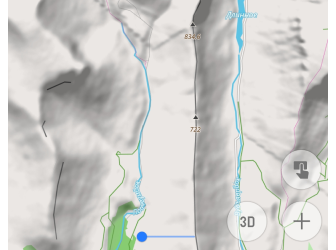

Gölgeleme ve 3B Kabartma

Gölgeleme	3B Kabartma

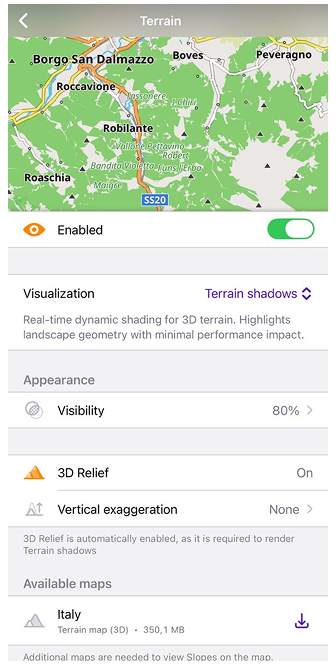

Gölgeleme, araziyi gölgeler kullanarak görüntüleyen, yeryüzü yüzeyinin eğimini ve şeklini görsel olarak temsil eden bir harita türüdür. 3B Kabartma, haritaya üç boyutlu efektler ekleyen bir özelliktir.

Gölgeleme'yi devre dışı bırakır ve 3B Kabartma'yı etkinleştirirseniz, kabartma gölgeleri yine de görünür olacaktır çünkü Gölgeleme ve 3B Kabartma bir haritayı görselleştirmenin iki farklı yoludur. Gölgeleme, araziye dayalı gölgeler oluşturur ve bunları haritaya eklerken, 3B Kabartma, arazinin derinliğini ve şeklini göstermek için 3B öğeleri modeller ve gölgeler görselleştirmenin bir parçasıdır. Bu özellikler paralel çalışabilir ve Gölgeleme'yi devre dışı bırakmak 3B efektlerin nasıl görüntülendiğini etkilemez.

Gölgeleme etkinleştirildiğinde, kabartma gölgeli bir görüntü, bir 3B Kabartma görüntüsünden daha ayrıntılı, daha koyu ve daha kademeli görünür. Açıklama, Gölgeleme'nin arazinin gradyanlarını ve kontrastlarını vurgulayarak daha keskin ve daha ayrıntılı bir görüntü oluşturmasıdır. 3B Kabartma özelliği, haritaya daha akıcı ve pürüzsüz bir görünüm kazandırır, araziyi yumuşatır ve potansiyel olarak bazı ince ayrıntıların görünürlüğünü azaltır.

Katman Türlerini Birleştir

Android

iOS

OsmAnd, daha görsel bir görüntü için birden fazla harita katmanı türünü birleştirmenize olanak tanır.

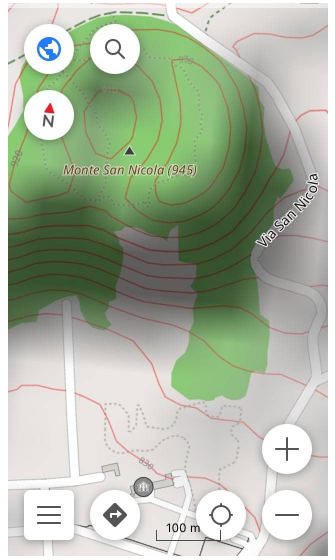

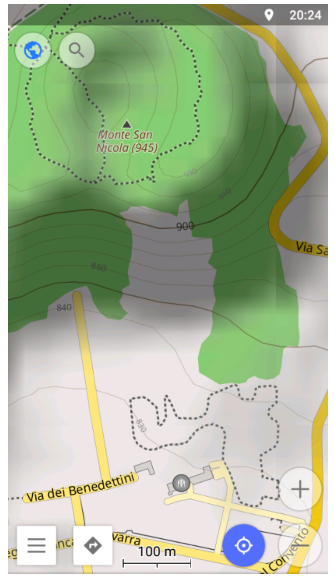

• Eşyükselti çizgileri ve Gölgeleme kombinasyonu, dağ yamacının dikliğini görsel ve sayısal olarak tahmin etmek için idealdir.

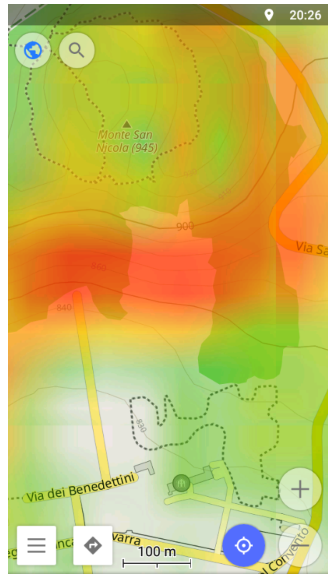

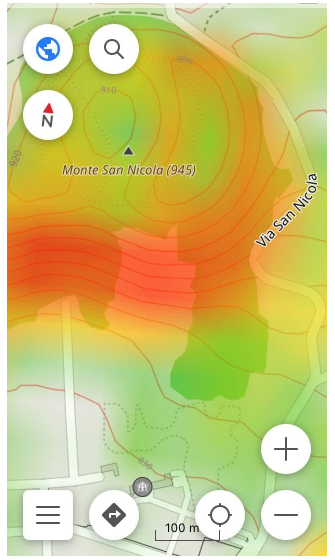

• Eşyükselti çizgileri ve Eğim katmanlarının kombinasyonu, yamaç dikliğini tahmin etmek ve aynı yüksekliğe sahip noktaları bulmak için en iyisidir.
• 3B Kabartma ve Gölgeleme katmanlarının kombinasyonu, arazinin, kabartmanın ve manzara ayrıntılarının daha gerçekçi ve görsel bir temsilini elde etmenizi sağlar. Bu kombinasyon özellikle dağlık ve engebeli araziler için uygundur.

İlgili Makaleler

• Harita ile Etkileşim
• Genel Ayarlar
• Vektör Haritaları (Harita Stilleri)

Yaygın Sorunlar ve Çözümler

1. Topografya (eski adıyla Eşyükselti çizgileri) eklentisi satın alımını nasıl geri yüklerim. (kontrol et).
2. Eşyükselti Çizgileri, Yükseklik verileri veya 3B Kabartma görüntülenmiyor. (kontrol et)
3. Harita, navigasyon sırasında otomatik olarak 3B moda geçiyor:
   • Menü → Ekranı Yapılandır → Düğmeler → Varsayılan Düğmeler bölümünde 3B Mod düğmesinin devre dışı bırakıldığından emin olun.
   • Menü → Haritayı Yapılandır → Topografya bölümünde 3B efekti tetikleyebilecek herhangi bir Arazi özelliğinin etkin olup olmadığını kontrol edin.
