Offline-Raster- und Vektorkarten erstellen

OsmAndMapCreator

OsmAndMapCreator kann verwendet werden, um alle von OsmAnd unterstützten Karten selbst zu erstellen. Sie können die neueste Version von der Website herunterladen. OsmAndMapCreator verfügt über UI-Funktionen zur Erstellung von Raster- und Vektorkarten. Um eine Vektorkarte zu erstellen, benötigen Sie eine OSM-Datei (*.pbf, *.osm.gz, *.osm.bz2) und um eine Online-SQLite-Kartendatei zu erstellen, benötigen Sie eine Basis-Kachel-URL.

Rasterkarten (einfach)

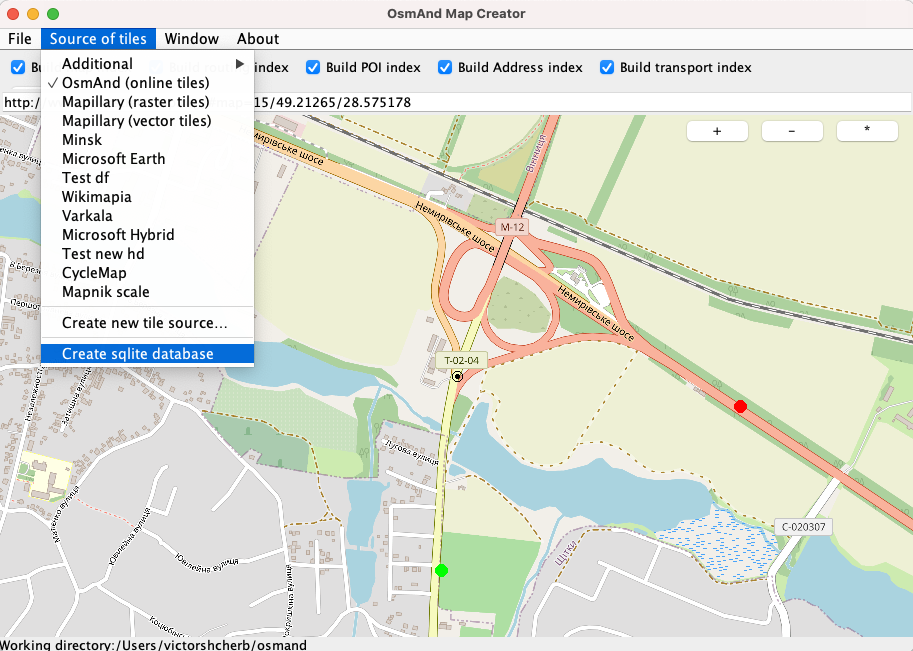

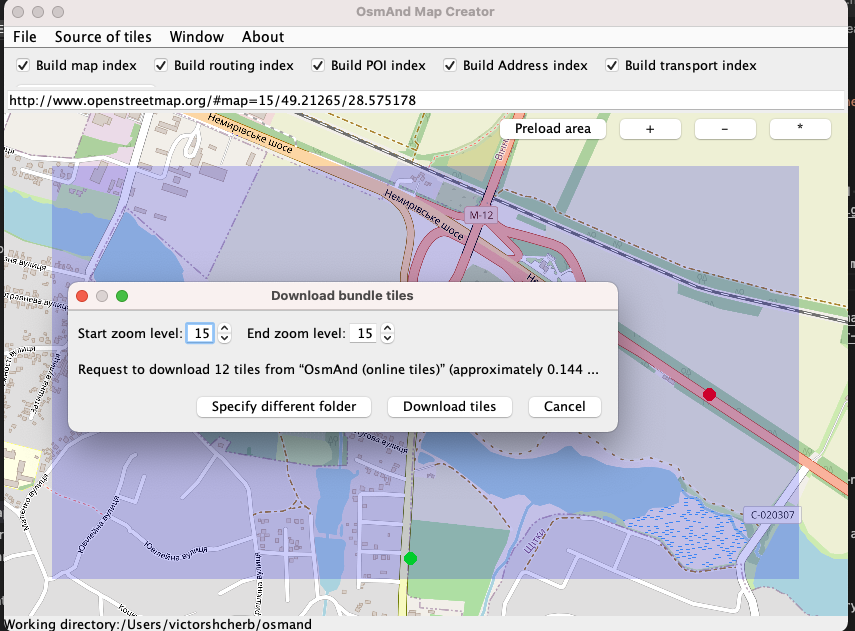

Sobald Sie im Menü Source of tiles die Kacheln ausgewählt haben, aus denen Sie eine Karte erstellen möchten, und diese erfolgreich in OsmAndMapCreator geladen wurden, können Sie mit der rechten Maustaste auf den Bereich klicken, den Sie vorladen möchten. Danach können Sie im Menü Source of tiles → Create sqlite database eine .sqlitedb-Datei erstellen.

Um eine Vektorkarte zu erstellen, benötigen Sie eine OSM-Datei (*.pbf, *.osm.gz, *.osm.bz2), und um eine Online-SQLite-Karte zu erstellen, benötigen Sie die URL der Basiskachel.

Vektorkarten (einfach)

Schritte zur Erstellung einer Vektorkarte über die OsmAndMapCreator UI:

1. OSM-Datei
   • Laden Sie sie von Geofabrik oder einen kleinen Export von OpenStreetMap herunter.
   • Konvertieren Sie Shapefile zu OSM.
   • Generieren Sie OSM XML selbst mit beliebigen Programmier-Utilities. Sie können dann mit der Konvertierung in das OBF-Format fortfahren, das OsmAnd verstehen kann.
2. Wählen Sie die Kontrollkästchen aus, ob Sie Karten einschließlich Adresse / Routing / Transport / Kartendaten erstellen möchten.

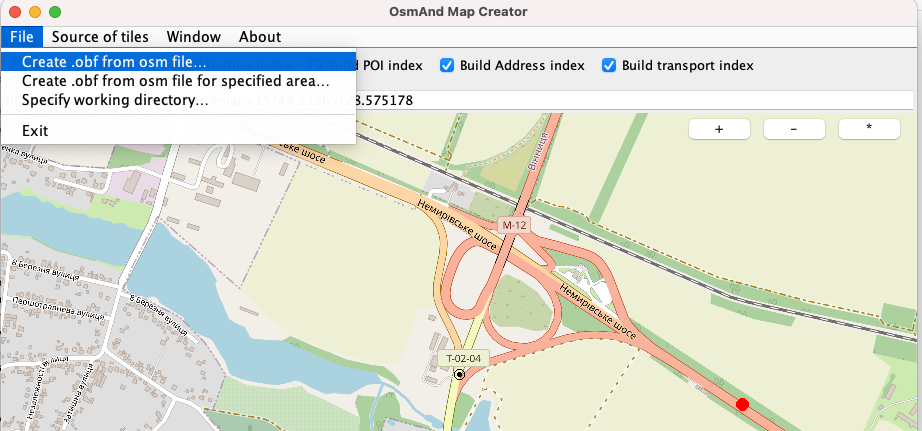

3. Wählen Sie im Menü File → Create .obf from file.
4. Sobald der Vorgang abgeschlossen ist, haben Sie eine .obf-Datei im Arbeitsverzeichnis.

Weitere Parameter zur Generierung von Vektorkarten können im Shell-Skript utilities.sh angegeben werden.

Vektorkarten (Shell-Skript)

Die typischste und leistungsfähigste Methode zur Erstellung von Karten, die von Entwicklern verwendet wird, ist das Shell-Skript utilities.sh, das in OsmAndMapCreator enthalten ist. Es enthält auch viele andere Utility-Methoden zur Erstellung einiger benutzerdefinierter Karten wie Basemaps oder Karten mit Regionsnamen und Grenzen (regions.ocbf).

Beispielskript:

wget -N http://download.osmand.net/latest-night-build/OsmAndMapCreator-main.zip
wget  https://creator.osmand.net/osm-extract/albania_europe/albania_europe.pbf
unzip OsmAndMapCreator-main.zip -d OsmAndMapCreator
OsmAndMapCreator/utilities.sh generate-poi albania_europe.pbf --chars-build-poi-nameindex=3

Das Generierungsskript verarbeitet jeweils nur eine OSM-Datei (.pbf, .osm.gz, osm.bz2, .osm) und viele optionale Parameter, die als --xxxxxx angegeben werden.

Hauptbefehl	Beschreibung
generate-obf	Generiert eine vollständige OBF mit Karten-, Adress-, POI-, Transport- und Routinginformationen
generate-obf-no-address	Generiert eine vollständige OBF, aber ohne Adressinformationen
generate-address	Generiert eine Karte mit nur Adressinformationen
generate-poi	Generiert eine Karte mit nur POI-Informationen
generate-map	Generiert eine Karte mit nur Karten-Rendering-Informationen
generate-roads	Generiert eine Karte mit nur Routinginformationen

Alle zusätzlichen Parameter finden Sie im Code, falls sie nicht ordnungsgemäß dokumentiert sind Main Utilities. Alle Parameter sind optional!

Parameter	Beschreibung
--add-region-tags	Verlangsamt den Kartenerstellungsprozess, indem jedem Weg ein Regionsnamens-Tag hinzugefügt wird, wo er verarbeitet wurde. Dies wird nur für eine weltweite Basemap oder bei der Verarbeitung multinationaler Regionen benötigt, in allen anderen Fällen ist es einfacher, einen passenden Namen für Ihre Datei zu haben, z.B. germany_..., us_.... Wenn Sie diesen Parameter nicht haben und ihn nicht angeben, ist es wahrscheinlich, dass Sie in OsmAnd nicht lokalisierte Straßen-/ÖPNV-Routenabzeichen sehen.
--keep-only-sea-objects	Entfernt Objekte, die nicht Teil des Ozeans/Meeres sind, wird zur Erstellung von Seekarten verwendet
--ram-process	Gibt an, dass die Erstellung eine RAM-SQLite-DB anstelle einer Festplatte verwenden wird - weitere Informationen.
--srtm=<FOLDER>	Gibt den Ordner mit TIF-DEM-Bildern an, sodass Informationen über Höhe und Neigung in die Straßen codiert werden
--rendering-types=<FILE>	Speicherort von rendering_types.xml mit Regeln und OSM-Tags, die in OBF codiert werden müssen - weitere Informationen.
--poi-types=<FILE>	Speicherort von poi_types.xml mit Regeln und OSM-Tags, die für POI in OBF codiert werden müssen - weitere Informationen.
--extra-relations=<FILE>	OSM-Datei mit Polygonen wie Umweltzonen, deren Tags an die Wege weitergegeben werden sollen.

Anmerkung: Die Erstellung von Karten mit batch.xml ist veraltet, verwenden Sie bitte die oben genannten Shell-Methoden und kombinieren Sie sie mit Downloads / For-Schleifen unter Verwendung standardmäßiger Shell-Skriptfunktionen.

RAM zur Verarbeitung von Karten

Das Erstellen von Karten ist speicherintensiv und I/O-intensiv. Mit anderen Worten: Es dauert sehr lange und kann zu Speichermangel führen! Bitte prüfen Sie die Generierung zuerst auf kleinen Karten. Um der JVM mehr Speicher zuzuweisen, können Sie die Umgebungsvariable JAVA_OPTS deklarieren.

export JAVA_OPTS="-Xms256M -Xmx6400M"
OsmAndMapCreator/utilities.sh generate-obf ....

Was können Sie tun, um die Leistung zu verbessern:

• Verwenden Sie SSD-Festplatten.
• Verwenden Sie mehrere Festplatten.
• Verwenden Sie die "In-Memory"-Verarbeitung. Wenn Sie die Nutzung von Festplattenspeicher vermeiden und nur RAM verwenden möchten, um den Prozess zu beschleunigen, geben Sie den Parameter --ram-process an. Diese "In-Memory"-Verarbeitung beschleunigt die Kartengenerierung um 10-50 %, erfordert aber viel Speicher. 10 % bis 50 % hängen von der Kartengröße ab. Kleinere Karten profitieren weniger von der In-Memory-Verarbeitung als größere Karten, da der Festplattenzugriff für das anfängliche Lesen und das endgültige Schreiben der Karte eine größere Rolle spielt, während größere Karten mehr "Berechnung" erfordern.

Bei der normalen "On-Disk"-Verarbeitung wird aus Ihrer *.osm- oder *.osm.pbf-Datei eine Datei nodes.tmp.odb erstellt. Diese nodes.tmp.odb-Datei ist eine SQLite-Datenbankdatei und ist etwa 15 bis 25 Mal so groß wie die ursprüngliche .osm.pbf-Datei, die Sie von geofabrik.de heruntergeladen haben. Wenn Ihre ursprüngliche .osm.pbf-Datei also 300 MB groß ist, wird Ihre nodes.tmp.odb-Datei 5 GB bis 6 GB groß sein! Beachten Sie, dass kleinere Karten etwa den Faktor 15x erreichen, während große Karten (>350 MB) eine Speicherzunahme von 20x bis 25x erreichen.

Bei der "In-Memory"-Verarbeitung wird diese nodes.tmp.odb-Datei in Ihrem Arbeitsspeicher erstellt. Sie benötigen "die Größe der nodes.tmp.odb" + 20-25 %. Bitte beachten Sie, dass Sie den Parameter -Xmx nicht erhöhen müssen, da SQLite im Speicher keinen JVM-Speicher belegt und nur den nativen Betriebsspeicher verwendet.

Beispiel: Für eine 250 MB *.osm.pbf wird eine ~4,5 GB nodes.tmp.odb-Datei generiert.

Benutzerdefinierte Vektorkarte (Tags)

Das Rendering und die POI-Suche von OsmAnd basieren auf Informationen, die in OBF geschrieben werden. Es hat eine andere Struktur als andere OSM-Formate und ist für die mobile Nutzung optimiert. Sie können den Inhalt mit dem Binary Inspector überprüfen. Die 3 wichtigsten Teile der OBF-Datei sind

• Kartenabschnitt für die Kartenwiedergabe, definiert durch Rendering types
• POI-Abschnitt für die POI-Suche und Objektinformationen, definiert durch POI types
• Routing-Abschnitt für das Routing, definiert durch Routing types - dieselbe Datei wie Rendering-Typen, hat aber einen eigenen Abschnitt <category name="routing"> - routing_type.

rendering_types.xml und poi_types.xml können während des Kartenerstellungsprozesses in den OsmAndMapCreator UI-Einstellungen oder als Kommandozeilenparameter --rendering-types=<path>, --poi-types==<path> für utilities.sh generate-obf (verpackt mit OsmAndMapCreator) überschrieben werden.

• Der Hauptkartentyp (<type tag="abandoned:highway" value="track" minzoom="13"/>) wird pro OSM-Entität (Knoten oder Weg oder Multipolygon) registriert. Es können viele Haupttypen pro 1 Entität registriert werden (z.B. Straße + Straßenbahn + Buslinie), das Tag order sortiert die Typen innerhalb der Entität.
• Zusätzlicher Kartentyp (<type tag="service" value="driveway" minzoom="13" additional="true"/>) ist zusätzliche Information, die an eine OSM-Entität angehängt wird. Wenn die OSM-Entität nicht mit einem Haupttyp registriert ist, wird sie nicht in OBF gespeichert. Normalerweise speichert sie Informationen zur Anzeige zusätzlicher Funktionen wie Farbe, Glätte.
• Textkartentyp (<type tag="int_ref" additional="text" minzoom="1" order="32"/>), speichert Textinformationen über ein Objekt, damit es später auf der Karte angezeigt werden kann.
• entity_convert repräsentiert einfache Tag-Transformationsskripte (<entity_convert pattern="tag_transform" from_tag="bridge" if_tag1="highway" if_value1="proposed" routing="no"/>). Es wird oft verwendet, um Tags zu bestimmten Typen zu kombinieren, so dass es einfacher ist, sie mit einem benutzerdefinierten Rendering-Stil anzuzeigen. Es ermöglicht auch regionalspezifische Tag-Transformationen und ermöglicht die Anzeige verschiedener Funktionen pro Land.
• Weitergabe von Relationstags. OsmAnd indiziert keine Relationsobjekte (außer Multipolygone - als Flächenobjekte gespeichert), ermöglicht aber die Weitergabe von Tags von Relationen an Mitglieder. Offensichtlich kann ein Mitglied mehrere übergeordnete Relationen haben und Tag-Konflikte sind möglich. OsmAnd unterstützt 3 Möglichkeiten, mit Konflikten umzugehen:
  • Kombinieren Sie alle Tags als lange, kommagetrennte Zeile (gut zum Rendern von Buslinienschildern als lange Zeichenfolge auf dem Weg - nameTags, namePrefix).
  • Sortieren Sie die Werte und behalten Sie den höchsten Wert bei (gut zum Rendern von Routen lokal vs. international - relationGroupSort, additionalTags, additionalNamePrefix).
  • Generiert eindeutige Tags für jede Relation (wird derzeit nicht verwendet, speichert aber Informationen ohne Verlust - relationGroupNameTags, relationGroupAdditionalTags, relationGroupPrefix). Weitere Informationen finden Sie unter Rendering types.

Mehr lesen: In der Regel werden benutzerdefinierte Vektorkarten mit einem benutzerdefinierten Rendering-Stil kombiniert.

Rasterkarten (fortgeschritten)

OSM ist eine große Datenbank für Karten, aber sie hat nicht immer die Informationen, die Sie benötigen (zum Beispiel über Wüsten). Manchmal können Sie die benötigten Informationen aus anderen Quellen erhalten, wie z.B. Papierkarten oder Satellitenbilder.

Es gibt spezielle Programme zur Vorbereitung, Konvertierung und Kalibrierung beliebiger Quellkarten (Karten im Bildformat, PDF-Format, Raster-Online-Karten) in OsmAnd-Online-Karten.

Einige davon werden im Folgenden beschrieben.

MOBAC

Mobile Atlas Creator (MOBAC) ist ein Open-Source-Programm (GPL) zur Erstellung von Offline-Atlanten. Mobile Atlas Creator kann eine große Anzahl verschiedener Online-Karten, wie z.B. OpenStreetMap und andere Kartenanbieter, als Quelle zur Erstellung eines Offline-Atlas verwenden.

Laden Sie einfach das Programm herunter und führen Sie es aus.

Wählen Sie im Dialog zur Formatauswahl OsmAnd SQLite oder OsmAnd tile storage. SQLite ist eine einzelne Datei mit dem ausgewählten Bereich, während Kacheln separate Teile der Karte sind, die auf Ihrem Gerät gesammelt werden. SQLite ist oft bequemer, da es an einem Ort gespeichert wird und weniger Speicherplatz benötigt.

Wählen Sie die Kartenquelle, Zoomstufen und andere Funktionen aus. Markieren Sie einen Bereich und wählen Sie dann das Menü Selection -> Add selection.

Danach können Sie Ihre SQLite-Datei erstellen: 'Atlas' -> 'Create Atlas'.

MAPC2MAPC

MAPC2MAPC ist ein Windows-Programm zur Bearbeitung digitaler Karten und deren Konvertierung zwischen verschiedenen Plattformen und Software.

Zum Beispiel können Sie beliebige Bildformate und PDF-Karten in das OsmAnd Online-Kartenformat konvertieren und kalibrieren.

Video-Tutorial zur Verwendung des Programms.

SASPlanet

SASPlanet ist eine kostenlose Open-Source-Navigationssoftware mit der Möglichkeit, Karten und Satellitenbilder der Erde von verschiedenen Online-Diensten anzuzeigen und herunterzuladen, um sie in OsmAnd Online-Karten zu verwenden.

Laden Sie das Programm herunter, englische Anleitung.

Georeferenzierte PDF oder TIFF

So konvertieren Sie georeferenzierte pdf/tif/tiff-Dateien in OsmAnd SQLitedb unter Windows. Die Georeferenzierung von tif/tiff- und pdf-Dateien kann in QGIS recht einfach durchgeführt werden.

1. OSGeo4W installieren und ausführen

OSGeo4W ist eine Binärdistribution einer breiten Palette von Open-Source-Geodatensoftware für Windows. Sie umfasst QGIS, GDAL/OGR, GRASS sowie viele andere Pakete (über 150). Laden Sie den OSGeo4W Netzwerk-Installer herunter und führen Sie ihn aus.

Führen Sie nun aus dem Startmenü die OSGeo4W Shell aus. Sie sollte im Standardverzeichnis C:\OSGeo4W starten. Navigieren Sie entweder zu Ihrem Arbeitsordner (oder Sie können einfach C:\OSGeo4W für diesen Zweck verwenden).

2. Konvertieren Sie tif/pdf in mbtiles

Um tif/pdf in mbtiles zu konvertieren, führen Sie (ersetzen Sie dabei tif/pdf und mbtiles Dateinamen, wo nötig) aus:

 gdal_translate -co "ZLEVEL=9" -of mbtiles map_1.tif map_1.mbtiles --config gdal_pdf_dpi 600

 gdaladdo -r nearest map_1.mbtiles

Der erste Befehl lässt GDAL den maximalen Zoom berechnen, den es basierend auf der Bildauflösung generieren kann. Und konvertiert die tif/pdf-Datei mit der angegebenen DPI in mbtiles. Sie können gerne mit dieser Einstellung herumspielen, aber seien Sie vorsichtig, da hohe DPI-Werte den Konvertierungsprozess sehr lange dauern lassen und die resultierende Dateigröße sehr groß wird.

Der zweite Befehl lässt GDAL die kleineren Zoomstufen basierend auf dem bereits existierenden maximalen Zoomlevel berechnen und generieren. Es ist nicht ungewöhnlich, dass diese beiden Befehle eine Weile dauern, bis sie abgeschlossen sind.

3. Installieren Sie Python aus dem Microsoft Store

Der wahrscheinlich einfachste Weg ist, zum Microsoft Store zu gehen.

Wenn beim Versuch, das Python-Skript im nächsten Schritt auszuführen, dieser Fehler auftritt:

Traceback (most recent call last):

File <console>, line 1, in <module>

ImportError: No module named PIL

Führen Sie dann in PowerShell den folgenden Befehl aus:

pip install Pillow

4. Konvertieren Sie das mbtiles-Format in sqlitedb (geeignet für OsmAnd und RMaps)

Das Python-Skript mbtiles2osmand.py finden Sie auf GitHub. Laden Sie es in Ihren Arbeitsordner herunter und führen Sie die Eingabeaufforderung oder PowerShell aus.

Verwendung:

 python3_ mbtiles2osmand.py [-h] [-f] [--jpg JPEG_QUALITY] input output

 Positionelle Argumente:

input     Eingabedatei

output     Ausgabedatei

 Optionale Argumente:

-h, --help     diese Hilfemeldung anzeigen und beenden

-f, -force     Ausgabedatei überschreiben, falls vorhanden

--jpg JPEG_QUALITY     Kacheln in JPEG mit angegebener Qualität konvertieren

Beispiele:

Einfach:

 python3 mbtiles2osmand.py input.mbtiles output.sqlitedb

Konvertieren von Kacheln in JPEG mit Komprimierung:

 python3 mbtiles2osmand.py --jpg 75 input.mbtiles output.sqlitedb

5. Kopieren Sie die .sqlitedb-Datei nach OsmAnd

Jetzt sollten Sie eine .sqlitedb-Datei in Ihrem Arbeitsordner haben. Kopieren Sie sie in den entsprechenden OsmAnd-Ordner und verwenden Sie sie als Haupt-, Unter- oder Overlay-Karte. Weitere Details finden Sie im Benutzerhandbuch. Fertig!

6. (OPTIONAL) Mehrere OsmAnd-Dateien zu einer einzigen Datei zusammenführen

Wenn Sie es benötigen, finden Sie die Skriptdatei unite_osmand.py auf GitHub. Laden Sie sie erneut in Ihren Arbeitsordner herunter und führen Sie die Eingabeaufforderung oder PowerShell aus.

Verwendung:

 python3 unite_osmand.py [-h] [-f] input [input ...] output

Positionelle Argumente:

input      Eingabedateien. Wenn mehrere Dateien Kacheln mit denselben Koordinaten enthalten, wird die Kachel aus der ersten (aus der Argumentliste) Datei verwendet.

output     Ausgabedatei

Optionale Argumente:

-h, --help     diese Hilfemeldung anzeigen und beenden

-f, -force     Ausgabedatei überschreiben, falls vorhanden

7. EXTRA: Eine einzelne GeoPDF in GeoTIFF konvertieren

Wenn Sie aus irgendeinem Grund eine einzelne geopdf in geotiff konvertieren möchten, verwenden Sie den Befehl gdal_translate und geben Sie Ihre eigenen Parameter dort ein, wo sie mit < > gekennzeichnet sind. Sie können gdal_translate mit oder ohne optionale Parameter verwenden. Die Verarbeitung kann sehr lange dauern und die resultierende Tiff kann sehr groß sein, insbesondere wenn Orthobilder und schattiertes Gelände enthalten sind. Daher kann es eine gute Idee sein, einige der PDF-Ebenen auszuschließen (siehe zweites Beispiel).

Verwendung:

 gdal_translate <GeoPDF-Dateiname> <Ausgabe-Geotiff-Dateiname> -of gtiff --config gdal_pdf_layers_off “<Name der PDF-Ebene 1>,<Name der PDF-Ebene 2>,<Name der PDF-Ebene 3>” --config gdal_pdf_dpi <Ausgabe-DPI>

Beispiele:

Konvertieren einer PDF mit allen Ebenen in ein Geotiff mit Standard-DPI:

 gdal_translate geo_sample_map.pdf output_sample_map.tif -of gtiff

Ausschließen mehrerer Ebenen von der Konvertierung durch den Parameter gdal_pdf_layers_off, gefolgt von einer Liste kommagetrennter Ebenennamen. Die Ausgabedatei ist ein Geotiff mit angegebener 600 DPI:

 gdal_translate geo_sample_map.pdf output_sample_map.tif -of gtiff --config gdal_pdf_layers_off “Map_Collar, Map_Frame.Projections_and_Grids, Map_Frame.Terrain.Shaded_Relief, Images.Orthoimage” --config gdal_pdf_dpi 600

8. Quellen:

• Gdal2mbtiles (nur als Referenz),
• How to convert geopdf to geotiff using GDAL,
• Siehe auch Making Overlay Maps for OsmAnd on Linux.

Häufige Probleme

OutOfMemoryError-Problem

Problem: OsmAndMapCreator schlägt mit der Meldung fehl - OutOfMemoryError.

Die Datei, die Sie mit OsmAndMapCreator verarbeiten möchten, ist zu groß. Versuchen Sie entweder, eine kleinere Datei zu verarbeiten, oder erhöhen Sie den Speicher für OsmAndMapCreator in der .sh- oder .bat-Datei. Der Parameter -Xmx gibt an, wie viel Speicher das Programm verbrauchen darf. Die Einstellungen können für 64-Bit- (mehr als 1,5 GB) und 32-Bit- (maximal ca. 1,5 GB) Maschinen unterschiedlich sein.

Leere Datei Problem

Problem: Nach der Konvertierung einer .osm in .obf mit nur einem POI-Index ist die .obf leer, obwohl die ursprüngliche .osm-Datei POIs enthielt.

Es könnte sein, dass ein entscheidendes Tag fehlte, damit OsmAndMapCreator einen POI erkennt, als Sie die osm-Datei aus einer anderen Quelle, wie z.B. Garmin, konvertiert haben. Wenn ein Punkt in der OSM-Datei so aussieht:

  <node id='-24' visible='true' lat='1.3094000' lon='103.7784000'>
    <tag k='created_by' v='GPSBabel-1.4.2'/>
    <tag k='name' v='Street-Soccer Court'/>
  </node>

ändern Sie es so, dass es ein zusätzliches 'amenity'-Tag enthält, wie z.B.:

  <node id='-24' visible='true' lat='1.3094000' lon='103.7784000'>
    <tag k='created_by' v='GPSBabel-1.4.2'/>
    <tag k='name' v='Street-Soccer Court'/>
    <tag k='amenity' v='point' />
  </node>

Konvertieren Sie dann die Datei mit OsmAndMapCreator. Sie können auf der OSM-Website überprüfen, welche Tags gut zu verwenden sind, und Sie können auch überprüfen, welche Tags von OsmAnd unterstützt werden.
